Cea mai bună stație de lipit cu aer cald pentru un service de electronice are debit de aer reglabil fin, pornind de jos, temperatură reglabilă între 100 și 500 °C, duze de mai multe diametre și, ideal, un letcon în aceeași carcasă. Debitul mic contează mai mult decât puterea: la componentele de pe o placă de telefon, aerul prea puternic le suflă de pe placă înainte să se topească fludorul. Am comparat nouă stații cu aer cald, de la stații cu pompă cu membrană de 24 l/min la stații de 750 W cu 120 l/min.
Pentru service, Gordak 952 are pompă de aer, letcon de 60 W, patru duze de la 3 la 10 mm și răcire termocompensată. Pentru un atelier mic, KD850 e o stație 2 în 1 cu debit reglabil până la 24 l/min. Pentru plastic și componente mari, Folixs 2 în 1 are 750 W și 120 l/min.
Cele 9 stații de lipit cu aer cald comparate, pe rând
Gordak 952, aer cald și letcon, 4 duze
Stație Gordak 952 cu aer cald și letcon, termocompensată, cu afișaj digital. Letconul are 60 W la 24 V și vârful între 200 și 480 °C, pompa de aer 45 W, rezistența de aer 250 W, iar aerul ajunge la 150-500 °C cu debit între 0,16 și 1,2 Nm³/h. Are 4 duze, de 3, 5, 7 și 10 mm, și cântărește 4,8 kg.
Debitul pornește de foarte jos, sub 3 litri pe minut, deci poți lucra pe componente minuscule fără să le sufli. Letconul alimentat la 24 V, separat de rețea, e mai sigur pentru componentele sensibile la descărcări.
La 4,8 kg e grea, iar înainte de prima folosire trebuie scoase cele trei șuruburi care fixează pompa pentru transport.
- Aer cald
- 150-500 °C, 250 W
- Debit
- 0,16-1,2 Nm³/h
- Letcon
- 60 W, 200-480 °C
- Duze
- 3, 5, 7, 10 mm
- Greutate
- 4,8 kg
Plusuri
- Debit foarte fin
- Letcon de 24 V
Minusuri
- Grea
- Șuruburi de transport

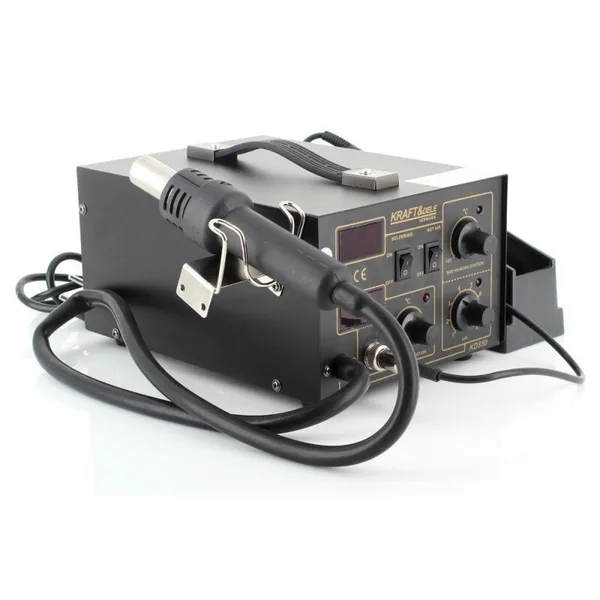

KraftProfesional KD850, 2 în 1, compresor, 24 l/min
Stație KD850 2 în 1, cu aer cald reglabil lin între 100 și 500 °C și letcon reglabil între 100 și 480 °C, cu afișaj LED de temperatură. Aerul vine de la un compresor, cu debit reglabil lin până la 24 l/min. Alimentare la 220 V, dimensiuni de 187 x 135 x 245 mm.
Debitul de până la 24 l/min e potrivit pentru plăci de telefon și laptop, iar reglajul lin al temperaturii și al aerului îți lasă să găsești exact combinația pentru fiecare componentă.
Numărul de duze nu e declarat.
- Aer cald
- 100-500 °C
- Debit
- până la 24 l/min
- Letcon
- 100-480 °C
- Aer
- compresor
- Tensiune
- 220 V
Plusuri
- Debit fin
- 2 în 1
Minusuri
- Duze nedeclarate

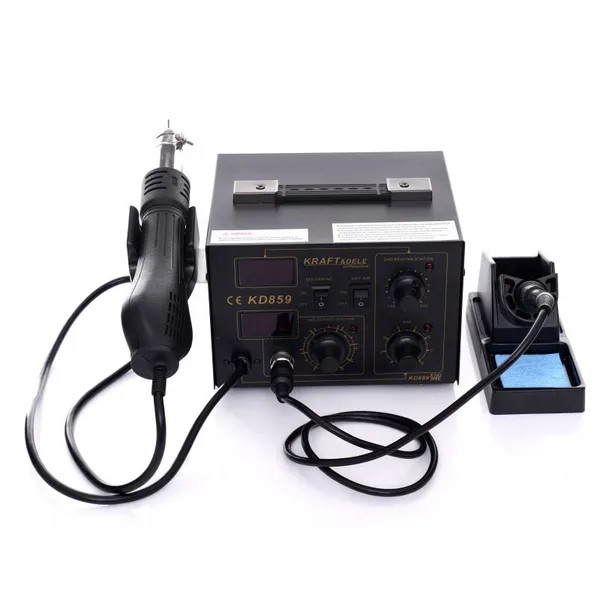

KraftProfesional KD859, 700 W, pompă cu membrană, răcire automată
Stație KD859 cu aer cald și letcon, consum de 700 W, pompă cu membrană și debit de 24 l/min. Temperatura aerului și a letconului e reglabilă între 100 și 480 °C, cu afișaj LED. Are 4 duze și răcire automată a încălzitorului după oprire. Cântărește 3,5 kg.
Răcirea automată suflă aer rece prin încălzitor după ce termini, ceea ce, spune producătorul, prelungește mult durata de viață a rezistenței. E un detaliu pe care stațiile mai simple nu îl au.
Temperatura maximă e de 480 °C, puțin sub alte stații.
- Putere
- 700 W
- Aer
- pompă cu membrană, 24 l/min
- Temperatură
- 100-480 °C
- Duze
- 4
- Greutate
- 3,5 kg
Plusuri
- Răcire automată
- Pompă cu membrană
Minusuri
- Maxim 480 °C

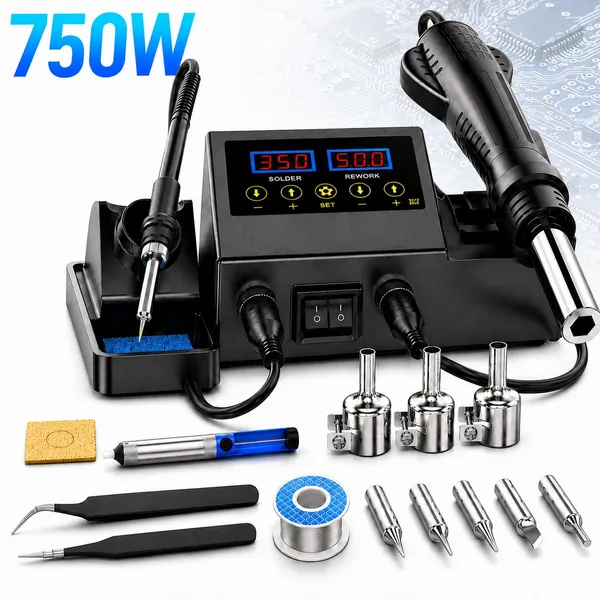

Folixs 2 în 1, 750 W, 120 l/min, 100-500 °C
Stație Folixs 2 în 1 cu letcon și aer cald, de 750 W, cu debit de 120 l/min și temperatură reglabilă între 100 și 500 °C, cu control în buclă închisă cu senzori. Are protecție termică care taie încălzirea dacă suflanta se oprește, mod de repaus automat, cablu detașabil și zgomot de 45 dB. Cântărește 2,6 kg.
Debitul de 120 l/min încălzește repede suprafețe mari, util la conectori, componente mari, tuburi termocontractabile și sudarea plasticului. Protecția la oprirea suflantei salvează mânerul de la supraîncălzire.
La componentele mici de pe plăci de telefon, debitul mare trebuie redus mult, altfel le suflă.
- Putere
- 750 W
- Debit
- 120 l/min
- Temperatură
- 100-500 °C
- Zgomot
- 45 dB
- Greutate
- 2,6 kg
Plusuri
- Debit mare
- Protecție termică
Minusuri
- Prea puternică pentru piese mici

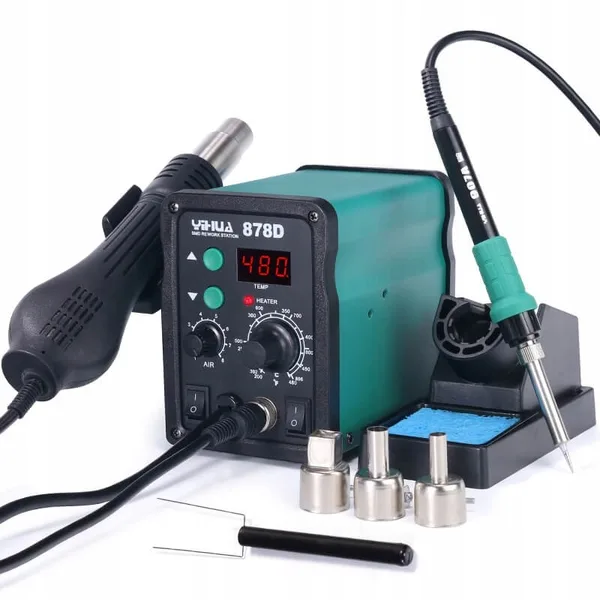

Yihua 2 în 1, 700 W, 120 l/min, antistatică
Stație Yihua 2 în 1 cu aer cald și letcon, de 700 W, cu debit de 120 l/min, temperatură până la 480 °C, afișaj LED și construcție antistatică. Are 17 x 10 x 13,5 cm, 1,2 kg și cablu de 1 m.
La 1,2 kg și cu dimensiuni mici, e stația pe care o muți ușor de pe un birou pe altul sau o iei la un client. Protecția antistatică contează la circuitele integrate sensibile.
Descrierea pomenește un interval de 100-450 °C, iar specificațiile 480 °C, deci temperatura maximă reală trebuie verificată.
- Putere
- 700 W
- Debit
- 120 l/min
- Temperatură
- până la 480 °C
- Antistatică
- da
- Greutate
- 1,2 kg
Plusuri
- Ușoară
- Antistatică
Minusuri
- Date de temperatură neclare

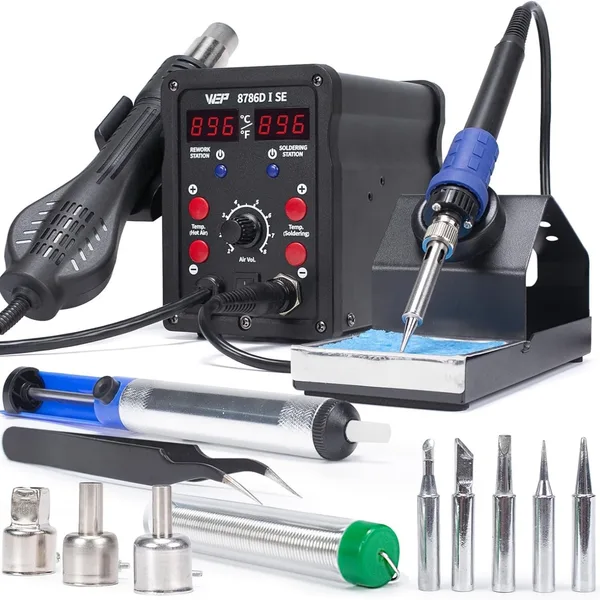

Vicalo 2 în 1, 700 W, PID, set complet cu fludor și pompă
Stație Vicalo 2 în 1, 700 W, cu afișaje digitale separate, întrerupătoare separate, volum de aer și temperatură reglabile. Letconul are stabilizare PID și temperatură între 200 și 480 °C, cu mod de repaus după 10 minute. Kitul include fludor, pompă de dezlipit, pensetă, 3 duze de aer și 5 vârfuri de letcon.
Primești tot ce îți trebuie ca să începi, inclusiv pompa de dezlipit și vârfurile de forme diferite. Stabilizarea PID ține temperatura vârfului constantă când atingi o pastilă mare de cupru.
Afișajul arată temperatura în grade Fahrenheit, deci trebuie convertită sau comutată.
- Putere
- 700 W
- Letcon
- 200-480 °C, PID
- Repaus
- după 10 minute
- Duze aer
- 3
- Vârfuri
- 5
Plusuri
- Kit complet
- PID
Minusuri
- Afișaj în Fahrenheit
Excitat 2 în 1, letcon 60 W, aer cald 600 W, 180-500 °C
Stație Excitat 2 în 1, cu letcon de 60 W și aer cald de 600 W, temperatură reglabilă între 180 și 500 °C, afișaje și întrerupătoare duble. Are conversie °C/°F, corectare a temperaturii, mod de repaus și comutare între aer cald și aer rece.
Corectarea temperaturii permite să calibrezi afișajul după un termometru, ca să știi că 350 °C pe ecran chiar înseamnă 350 °C. Aerul rece răcește rapid zona lucrată sau componenta lipită.
E declarată pentru hobby, nu pentru lucru zilnic.
- Letcon
- 60 W
- Aer cald
- 600 W, 180-500 °C
- Calibrare
- da
- Aer rece
- da
- Repaus
- da
Plusuri
- Calibrare
- Aer rece
Minusuri
- Pentru hobby

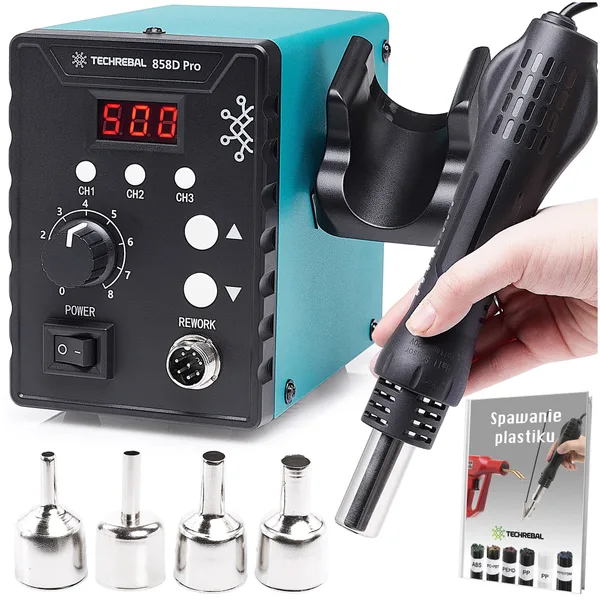

Techrebal 858D Pro, 700 W, 3 memorii
Stație cu aer cald Techrebal 858D Pro, de 700 W, cu temperatură reglabilă între 100 și 500 °C și 3 memorii pentru temperaturile folosite des. Setul are 5 piese. E prezentată pentru lipirea și dezlipirea componentelor SMD și pentru sudarea plasticului.
Cele trei memorii te scutesc să reglezi temperatura de fiecare dată când treci de la o componentă mică la una mare sau de la electronice la plastic.
Are doar aer cald, fără letcon.
- Putere
- 700 W
- Temperatură
- 100-500 °C
- Memorii
- 3
- Set
- 5 piese
- Letcon
- nu
Plusuri
- 3 memorii
Minusuri
- Fără letcon

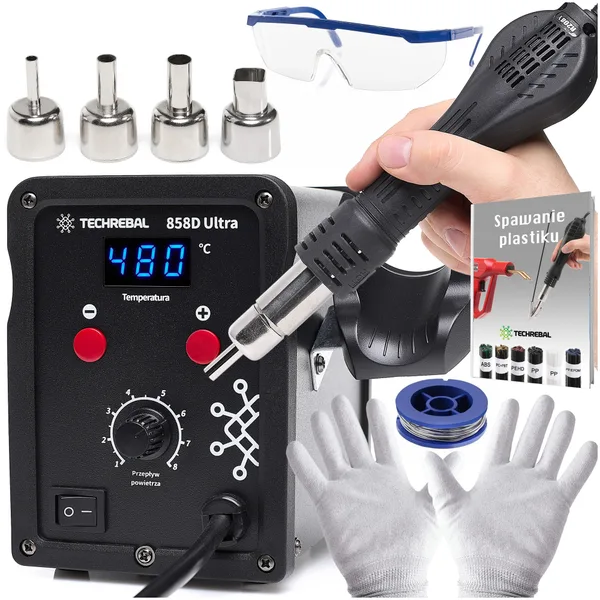

Techrebal 858D Ultra, 750 W, set cu ochelari și mănuși
Stație cu aer cald Techrebal 858D Ultra, de 750 W, cu temperatură între 100 și 480 °C, panou compact de 13 x 10 x 15 cm. Setul de 9 piese include 4 duze, ochelari, mănuși și fludor.
Ochelarii și mănușile din set sunt utile la sudarea plasticului, unde materialul topit poate sări. Panoul mic ocupă puțin loc pe birou.
Fără letcon, iar temperatura maximă e de 480 °C.
- Putere
- 750 W
- Temperatură
- 100-480 °C
- Duze
- 4
- Set
- 9 piese, cu ochelari și mănuși
- Letcon
- nu
Plusuri
- Cu protecție inclusă
- Compactă
Minusuri
- Fără letcon
Cele 9 stații cu aer cald, pe scurt
| Stație | Aer cald | Debit | Letcon | Greutate |
|---|---|---|---|---|
| Gordak 952 | 150-500 °C | 2,7-20 l/min | 60 W, 24 V | 4,8 kg |
| KD850 | 100-500 °C | până la 24 l/min | da | nedeclarată |
| KD859 | 100-480 °C | 24 l/min | da | 3,5 kg |
| Folixs 2 în 1 | 100-500 °C | 120 l/min | da | 2,6 kg |
| Yihua 2 în 1 | până la 480 °C | 120 l/min | da | 1,2 kg |
| Vicalo 2 în 1 | nedeclarată | reglabil | 200-480 °C | nedeclarată |
| Excitat 2 în 1 | 180-500 °C | nedeclarat | 60 W | nedeclarată |
| Techrebal 858D Pro | 100-500 °C | nedeclarat | nu | nedeclarată |
| Techrebal 858D Ultra | 100-480 °C | nedeclarat | nu | nedeclarată |
Cât de repede iese aerul din duză
Debitul declarat, în litri pe minut, nu spune direct cât de tare suflă aerul pe placă. Ce contează pe componentă e viteza aerului la ieșirea din duză, care depinde de debit și de diametrul duzei. Am calculat viteza aerului pentru cele două debite întâlnite cel mai des, 24 l/min la stațiile cu pompă și 120 l/min la cele cu suflantă puternică, pe duzele de 3, 5, 7 și 10 mm, la debitul maxim.
| Duză | Suprafață | Viteză la 24 l/min | Viteză la 120 l/min |
|---|---|---|---|
| 3 mm | 7,1 mm² | 56 m/s | 283 m/s, teoretic |
| 5 mm | 19,6 mm² | 20 m/s | 102 m/s |
| 7 mm | 38,5 mm² | 10 m/s | 52 m/s |
| 10 mm | 78,5 mm² | 5 m/s | 25 m/s |
Calculul e simplu, debitul împărțit la suprafața duzei, și ignoră pierderile, deci vitezele reale sunt mai mici. Ce arată e proporția. O stație de 120 l/min cu o duză de 5 mm, dată la maximum, suflă de cinci ori mai tare decât una de 24 l/min cu aceeași duză. Pe o placă de telefon, unde rezistențele și condensatoarele sunt cât un grăunte de nisip, asta înseamnă componente împrăștiate pe birou. De aceea, stațiile cu debit mare se folosesc cu duza mare și cu debitul dat mult în jos, iar cele cu pompă și debit mic sunt preferate în service-urile de telefoane.
Tabelul mai arată de ce duza se alege după componentă. Duza mică concentrează aerul pe o suprafață mică și îl face rapid, bun pentru un singur cip mic. Duza mare împrăștie aerul încet pe o suprafață mare, bun pentru un circuit integrat mare sau pentru un conector, unde vrei să încălzești toți pinii uniform.
Cum scoți o componentă SMD cu aer cald
- Protejează componentele din jur care se pot topi sau desprinde, cu bandă de aluminiu sau bandă rezistentă la căldură.
- Pune puțin flux pe pinii componentei pe care vrei s-o scoți.
- Alege duza potrivită mărimii componentei și setează aerul la 330-380 °C, cu debit mic.
- Ține duza perpendicular, la 1-2 cm deasupra componentei, și mișc-o în cercuri mici, ca să încălzești uniform.
- Când fludorul de sub toți pinii s-a topit, ridică componenta cu penseta, fără s-o forțezi.
- Lasă placa să se răcească, curăță pastilele cu letconul și cu tresă de dezlipit.
- Pentru montaj, pune fludor sau pastă pe pastile, așază componenta, încălzește la fel până se așază singură.
Temperatura afișată și temperatura de pe placă
Temperatura pe care o setezi pe stație e cea a aerului la ieșirea din încălzitor, nu cea de pe placă. Între duză și componentă aerul se răcește, cu atât mai mult cu cât duza e mai departe și debitul mai mic. De aceea, aerul se setează la 330-380 °C chiar dacă fludorul fără plumb se topește în jur de 217-220 °C. Un fludor cu plumb, care se topește la 183 °C, se lucrează la temperaturi mai mici.
Încălzirea prea lungă sau prea puternică strică plăcile. Stratul de lac verde de pe placă se decolorează și se umflă, pastilele de cupru se pot desprinde, iar plăcile cu mai multe straturi se pot delamina. Componentele din plastic din apropiere, cum sunt conectorii și mufele, se topesc la temperaturi mult mai mici decât fludorul. Regula de lucru e cea mai mică temperatură la care fludorul se topește într-un timp rezonabil, de ordinul zecilor de secunde, nu câteva minute.
Stațiile cu corectare a temperaturii, ca Excitat, permit să potrivești afișajul cu realitatea, după un termometru cu termocuplu. Stațiile termocompensate, ca Gordak 952, își reglează singure puterea ca să țină temperatura aerului constantă când schimbi debitul.
Stația 2 în 1 sau letcon separat
O stație 2 în 1 are în aceeași carcasă pistolul de aer cald și letconul, cu afișaje și reglaje separate. Pentru un atelier de hobby sau pentru un service mic, e alegerea practică: un singur cablu de alimentare și un singur aparat pe birou. Letconul e oricum necesar, fiindcă după ce scoți o componentă cu aer cald, pastilele trebuie curățate și pregătite cu letconul. Cine are deja o stație de lipit bună cu letcon poate alege o stație doar cu aer cald, ca Techrebal 858D.
Ce mai îți trebuie pe birou
Componentele SMD sunt foarte mici, iar lucrul pe ele cere mărire. Un microscop stereo sau unul digital îți arată dacă toți pinii s-au lipit și dacă nu ai făcut punți de fludor între ei. Mai ai nevoie de flux bun, de tresă de dezlipit, de pensete antistatice și de un suport pentru placă, care o ține fix și departe de birou, ca aerul să circule și dedesubt. Fumul de flux e iritant, deci un absorbant de fum sau o fereastră deschisă fac lucrul mai sănătos pe ture lungi.
Aerul cald și plasticul
Stațiile cu aer cald puternice, de 700-750 W și 120 l/min, se folosesc și la sudarea plasticului, de exemplu la bare de protecție, carcase sau rezervoare, cu baghete de plastic de același tip cu piesa. Pentru asta e nevoie de duze mari și de o temperatură potrivită plasticului: fiecare tip de plastic se topește la altă temperatură, iar marcajul de pe interiorul piesei, ca PP sau ABS, spune ce baghetă folosești. Aceleași stații strâng tuburile termocontractabile de pe cablaje, la o temperatură mult mai mică decât cea pentru lipit.
Stațiile cu aer cald în meserii
Un electronist repară plăci de telefoane, laptopuri și aparate, unde aproape toate componentele sunt SMD și se scot doar cu aer cald. Un electrician auto repară module electronice și cablaje, folosind aerul cald și pentru tuburile termocontractabile, iar un tehnician automatist lucrează la plăcile de control ale echipamentelor industriale.
Ce verifici înainte să cumperi o stație de lipit cu aer cald
- Debitul minim: cât de jos poți coborî aerul pentru componente mici.
- Intervalul de temperatură, de obicei 100-500 °C.
- Duzele incluse și diametrele lor.
- Letconul: inclus sau nu, puterea și tensiunea lui.
- Protecțiile: răcire automată, oprire la defectarea suflantei, repaus.
- Calibrarea temperaturii, dacă lucrezi precis.
- Greutatea și dimensiunile, după cât loc ai pe birou.
