Cea mai bună stație de lipit pentru electronică are letcon de 48-60 W, temperatură reglabilă până la 450-480 °C și termocompensare, adică ține temperatura vârfului constantă când atingi o piesă rece, iar pentru componentele SMD și pentru reparații de plăci e nevoie de o stație 2 în 1, cu letcon și pistol de aer cald. Puterea de 700-750 W din numele stațiilor 2 în 1 e a aerului cald; letconul lor rămâne la 60 W. Am comparat unsprezece stații de lipit, de la modele analogice de 48 W la stații digitale cu aer cald.
Pentru electronică, Gordak 938A e termocompensată, cu letcon de 60 W și vârf ușor de schimbat. Pentru reparații SMD, Gordak 952 are letcon și aer cald până la 500 °C, cu patru duze. Pentru hobby, Ferm de 48 W vine cu sârmă de fludor, două vârfuri și burete.
Cele 11 stații de lipit comparate, pe rând

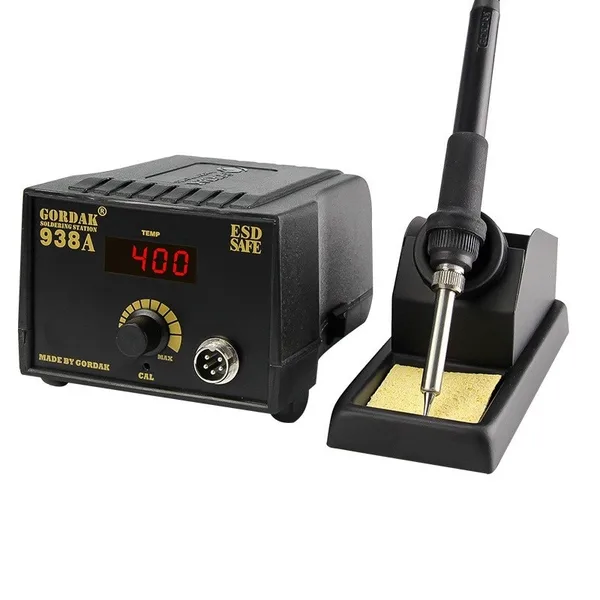

Gordak 938A
Stație de lipit cu letcon, termocompensată, cu afișaj, 60 W, tensiune la letcon de 24 V și temperatură reglabilă de 200-480 °C, la 1,8 kg.
Încălzirea e rapidă, iar compensarea instantanee a temperaturii ține vârful stabil când lipești un pad mare sau un fir gros. Mânerul e ușor, iar vârful și rezistența se schimbă simplu.
E un model foarte răspândit, deci vârfurile de schimb se găsesc ușor.
- Tip
- cu fludor
- Putere
- 60 W
- Temperatură
- 200-480 °C
- Letcon
- 24 V
- Greutate
- 1,8 kg
Plusuri
- Termocompensată
- Vârfuri ușor de găsit
Minusuri
- Fără aer cald

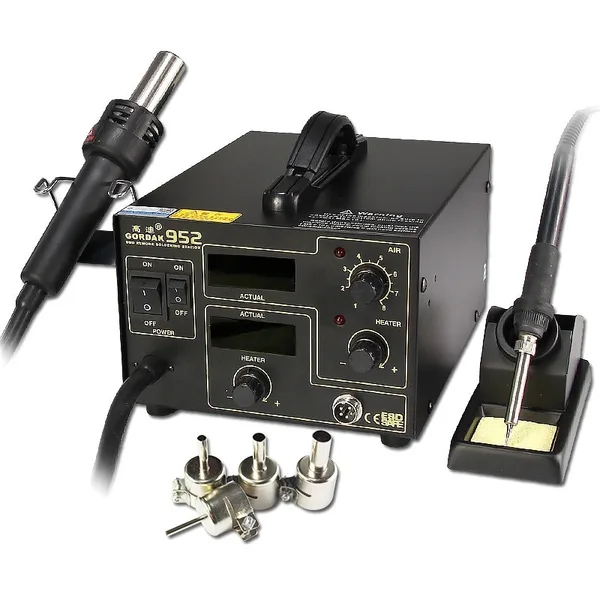

Gordak 952, letcon și aer cald
Stație 2 în 1, cu letcon de 60 W și aer cald, afișaj digital și termocompensare, cu temperatura aerului de 150-500 °C și a vârfului de 200-480 °C, la 4,8 kg.
Aerul cald vine de la o pompă, nu de la un ventilator în mâner, cu debit de 0,16-1,2 m³/h și 4 duze de 3, 5, 7 și 10 mm. Pompa face mânerul mai ușor și aerul mai constant la lucrul fin pe componente SMD.
Înainte de prima folosire, scoate cele trei șuruburi de transport care țin pompa fixă.
- Tip
- letcon și aer cald
- Letcon
- 60 W, 200-480 °C
- Aer cald
- 150-500 °C
- Duze
- 4
- Greutate
- 4,8 kg
Plusuri
- Aer cald cu pompă
- Termocompensată
Minusuri
- Grea
- Ocupă loc pe banc

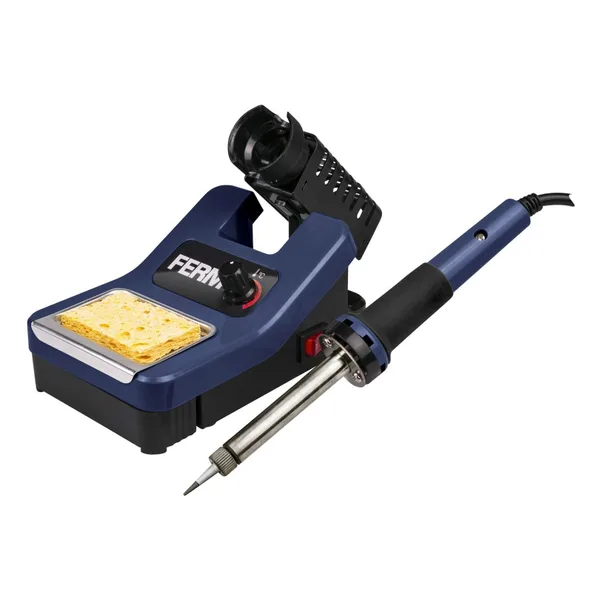

Ferm, 48 W
Stație de lipit de 48 W, cu temperatură reglabilă de 160-480 °C, protecție la supraîncălzire, mâner moale și sertar pentru accesorii, la 0,7 kg.
Vine cu vârf plat, vârf ascuțit, burete și sârmă de fludor fără plumb de 1 și 1,5 mm, deci poți începe direct. Elementul de încălzire mic se încălzește repede.
E stația potrivită pentru lipit fire, cabluri și kituri de electronică acasă.
- Tip
- cu fludor
- Putere
- 48 W
- Temperatură
- 160-480 °C
- Incluse
- 2 vârfuri, fludor, burete
- Greutate
- 0,7 kg
Plusuri
- Fludor inclus
- Protecție la supraîncălzire
Minusuri
- Fără afișaj

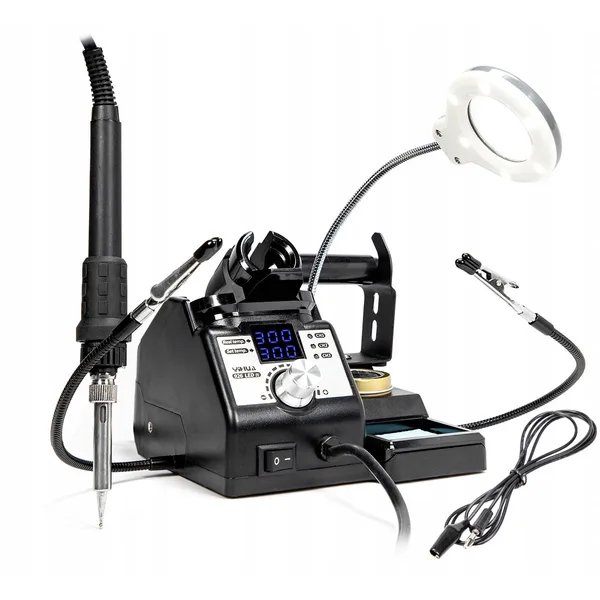

Yihua 926 LED IV, cu lupă
Stație digitală cu 130 W putere maximă de vârf, temperatură de 90-480 °C cu stabilitate de ±2 °C, protecție ESD, plus lampă LED cu lupă și două brațe de prindere, la circa 1,6 kg.
Lupa, lumina și brațele țin placa și componentele în fața ta, deci nu-ți mai trebuie un suport separat. Vârfurile sunt din seria standard 900M-T.
Puterea nominală de lucru e de 18 W; cei 130 W sunt pentru încălzirea rapidă.
- Tip
- cu fludor
- Putere
- 130 W vârf, 18 W nominal
- Temperatură
- 90-480 °C, ±2 °C
- Extra
- lupă, LED, 2 brațe
- Vârfuri
- 900M-T
Plusuri
- Lupă și brațe
- ESD
Minusuri
- Mai înaltă pe banc

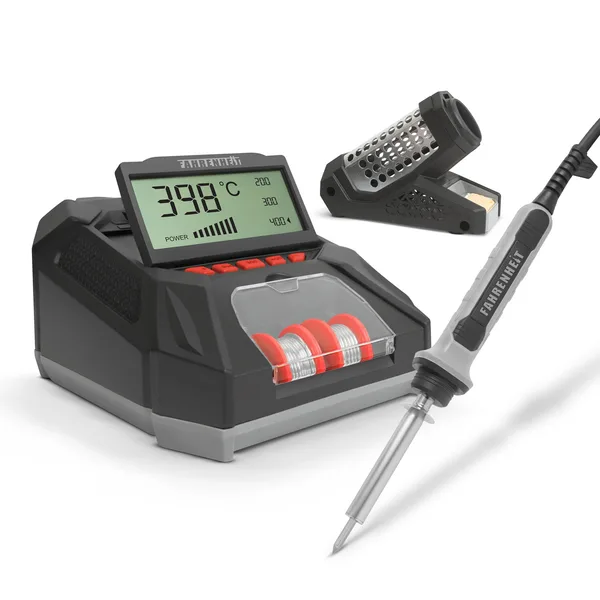

Fahrenheit, digitală cu LCD
Stație digitală de 48 W, cu ecran LCD rabatabil care arată temperatura curentă, cea țintă și puterea, reglaj în pași de 10 °C și butoane dedicate pentru 200, 300 și 400 °C.
Butoanele pentru temperaturile folosite cel mai des schimbă rapid între fludor cu plumb și fără plumb. Dimensiunile mici o fac potrivită pe un birou îngust.
Vine cu vârf, suport și burete.
- Tip
- cu fludor
- Putere
- 48 W
- Ecran
- LCD rabatabil
- Reglaj
- pași de 10 °C
- Presetări
- 200, 300, 400 °C
Plusuri
- Presetări
- Ecran clar
Minusuri
- 48 W

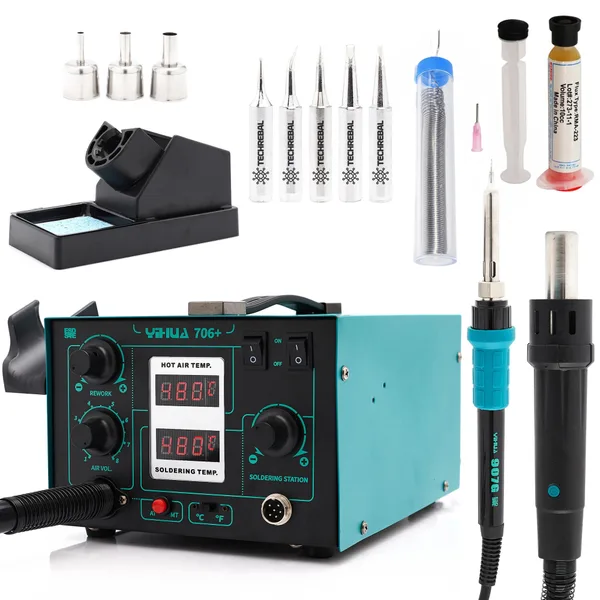

Yihua 706+, set Techrebal
Set cu stație Yihua 706+ cu aer cald și letcon pentru vârfuri 900M, funcție sleep, 3 duze de aer de 5, 8 și 10 mm, plus 5 vârfuri de schimb și flux RMA-223 cu ac de dozare.
Setul are tot ce trebuie pentru reparații de plăci: stația, vârfurile, fluxul și accesoriile de curățare. Funcția sleep scade temperatura când pui letconul pe suport, ceea ce păstrează vârful mai mult.
Puterea de 700 W e a aerului cald.
- Tip
- letcon și aer cald
- Putere
- 700 W aer cald
- Duze
- 3
- Extra
- sleep, 5 vârfuri, flux
- Dimensiuni
- 255 x 185 x 135 mm
Plusuri
- Set complet
- Funcție sleep
Minusuri
- Mare pe banc

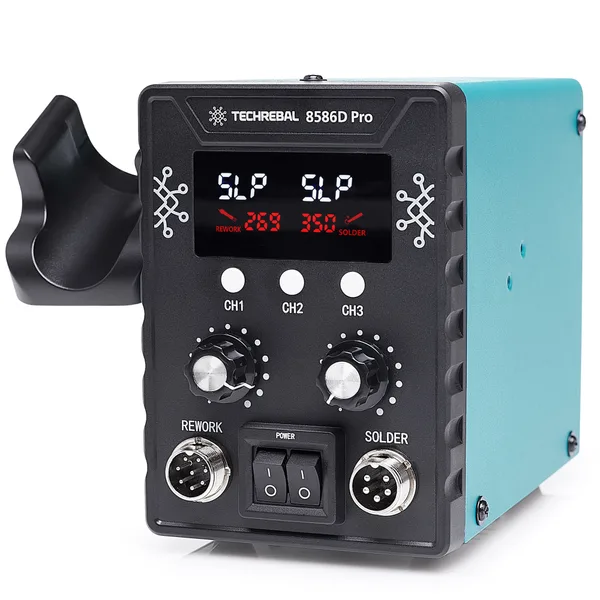

Techrebal 8586D Pro
Stație 2 în 1 cu aer cald de 700 W și letcon de 60 W, reglaj fluid al temperaturii și al debitului de aer și ecran LCD în două culori, la 17 x 16 x 14 cm.
Cu reglajul separat de aer și temperatură, lucrezi atât pe componente delicate, cât și pe piese mai mari. Producătorul o recomandă și la sudura plasticului.
Ecranul arată separat valorile pentru letcon și pentru aer.
- Tip
- letcon și aer cald
- Letcon
- 60 W
- Aer cald
- 700 W
- Ecran
- LCD în două culori
- Dimensiuni
- 17 x 16 x 14 cm
Plusuri
- Compactă pentru 2 în 1
- Reglaj separat
Minusuri
- Detalii puține despre vârfuri

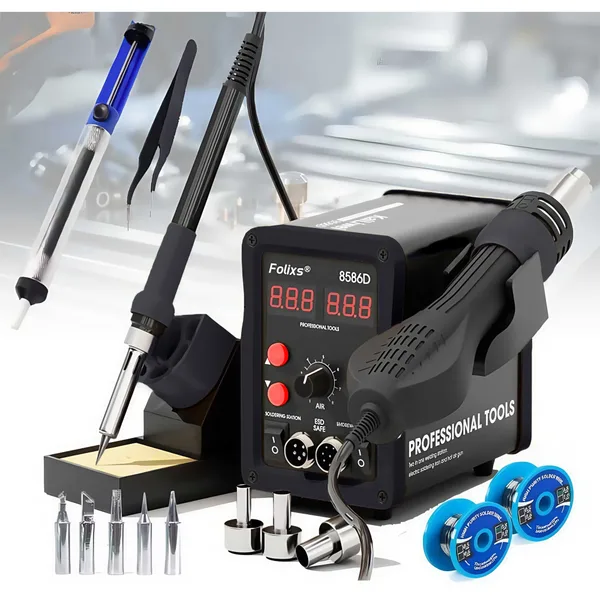

Folixs, 2 în 1, 750 W
Stație de lipit și dezlipire 2 în 1, cu aer cald de 750 W, debit de 120 l/min, temperatură reglabilă de 100-500 °C, afișaj digital și zgomot de 45 dB, la 2,6 kg.
Are protecție termică: dacă stația se oprește anormal, întrerupe încălzirea ca să nu ardă mânerul. Vine cu multe accesorii, capete, cutie și clește, și e folosită des și la reparații de plastic.
Temperatura reală a letconului poate fi diferită de cea afișată; verifică cu un termometru de vârf.
- Tip
- letcon și aer cald
- Putere
- 750 W
- Debit
- 120 l/min
- Temperatură
- 100-500 °C
- Greutate
- 2,6 kg
Plusuri
- Multe accesorii
- Protecție termică
Minusuri
- Precizie de verificat

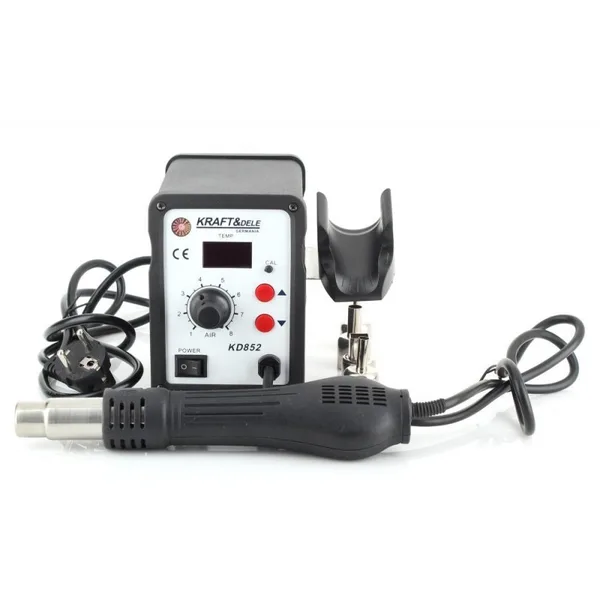

Kraft&Dele KD852
Stație cu aer cald de 700 W, debit de 120 l/min, temperatură de 100-450 °C, afișaj LCD și sistem ESD safe, pentru reparații electronice și componente SMD.
Protecția ESD descarcă electricitatea statică, care poate strica circuitele sensibile. E o stație de atelier pentru reparații de plăci.
Greutatea declarată diferă între specificații, 3 kg și 5,3 kg.
- Tip
- aer cald
- Putere
- 700 W
- Debit
- 120 l/min
- Temperatură
- 100-450 °C
- Protecție
- ESD
Plusuri
- ESD
- Debit mare
Minusuri
- Greutate declarată neclar

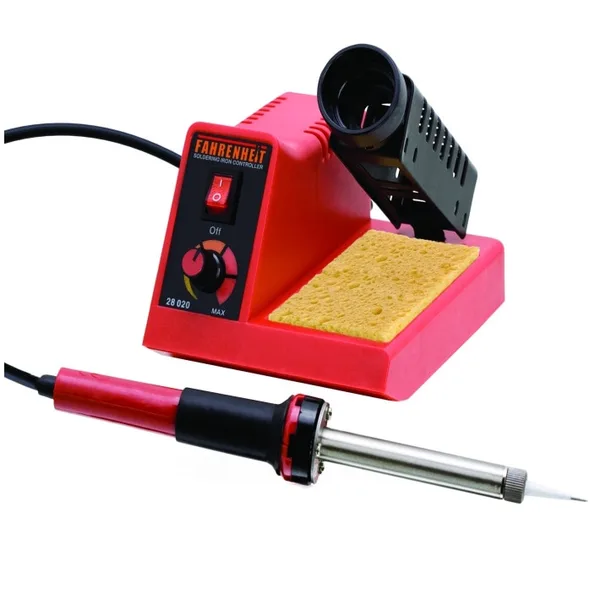

Fahrenheit, analogică, 60 W
Stație analogică cu ciocan de lipit de 60 W, cu rezistență ceramică și cabluri învelite în silicon, temperatură reglabilă de 150-480 °C.
Siliconul de pe cablu nu se topește dacă atinge vârful fierbinte, iar rezistența ceramică se încălzește repede. Butonul analogic e simplu și nu are ce să se strice.
Vine cu suport și burete.
- Tip
- cu fludor, analogică
- Putere
- 60 W
- Temperatură
- 150-480 °C
- Rezistență
- ceramică
- Cablu
- silicon
Plusuri
- Cablu din silicon
- Simplă
Minusuri
- Fără afișaj

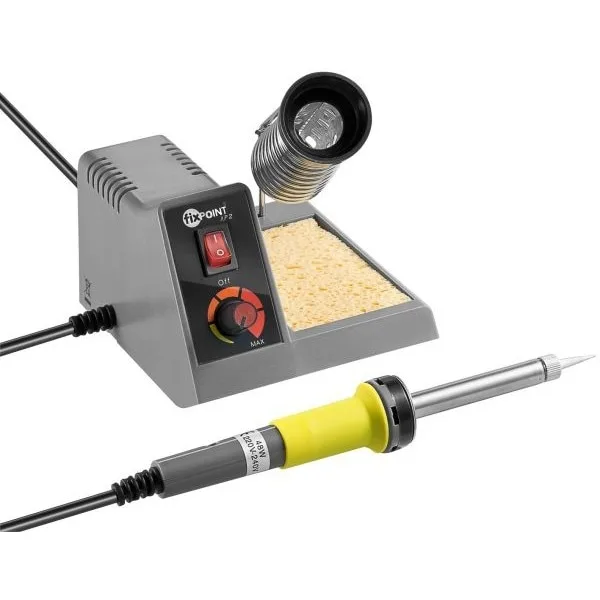

Fixpoint, analogică, 48 W
Stație de lipit analogică de 48 W, cu temperatură reglabilă de 150-450 °C, vârf de 1,5 mm și dimensiuni de 115 x 120 x 140 mm, la 0,67 kg.
E o stație de bază pentru lipit fire și componente cu picioare prin placă, acasă sau la școală. Vârful de 1,5 mm e potrivit pentru electronica obișnuită.
Nu are afișaj; temperatura se reglează pe scala butonului.
- Tip
- cu fludor, analogică
- Putere
- 48 W
- Temperatură
- 150-450 °C
- Vârf
- 1,5 mm
- Greutate
- 0,67 kg
Plusuri
- Ușoară
- Simplă
Minusuri
- Fără afișaj
Cele 11 stații de lipit, pe scurt
| Stație | Tip | Letcon | Temperatură letcon | Aer cald |
|---|---|---|---|---|
| Gordak 938A | digitală | 60 W | 200-480 °C | nu |
| Gordak 952 | digitală, 2 în 1 | 60 W | 200-480 °C | 150-500 °C |
| Ferm | analogică | 48 W | 160-480 °C | nu |
| Yihua 926 LED IV | digitală | 130 W vârf | 90-480 °C | nu |
| Fahrenheit LCD | digitală | 48 W | reglabilă | nu |
| Yihua 706+ | 2 în 1 | nedeclarat | nedeclarată | 700 W |
| Techrebal 8586D Pro | 2 în 1 | 60 W | reglabilă | 700 W |
| Folixs 2 în 1 | 2 în 1 | nedeclarat | 100-500 °C | 750 W |
| Kraft&Dele KD852 | aer cald | nu | nu | 100-450 °C |
| Fahrenheit analogică | analogică | 60 W | 150-480 °C | nu |
| Fixpoint | analogică | 48 W | 150-450 °C | nu |
Ce înseamnă de fapt wații din numele stației
Am pus alături puterea din numele fiecărei stații și puterea letconului, fiindcă la stațiile 2 în 1 cele două cifre se confundă ușor.
| Stație | Putere în nume | Putere letcon | Ce înseamnă cifra mare |
|---|---|---|---|
| Folixs 2 în 1 | 750 W | nedeclarată | aerul cald |
| Techrebal 8586D Pro | 700 W | 60 W | aerul cald |
| Yihua 706+ | 700 W | nedeclarată | aerul cald |
| Kraft&Dele KD852 | 700 W | fără letcon | aerul cald |
| Gordak 952 | 270 W total | 60 W | aer 250 W, pompă 45 W |
| Yihua 926 LED IV | 130 W | 18 W nominal | încălzirea rapidă |
| Gordak 938A | 60 W | 60 W | letconul |
O stație de 750 W nu lipește mai bine decât una de 60 W. Cei 700-750 W sunt ai rezistenței pistolului de aer cald, care încălzește un debit de aer, iar letconul din aceeași cutie are tot 60 W, ca o stație simplă. La Yihua 926, cei 130 W sunt o putere de vârf pentru încălzirea rapidă, iar puterea de lucru e de 18 W. Pentru lipit cu fludor, ce contează e cât de repede își revine vârful după contactul cu piesa, adică termocompensarea, nu cifra mare din nume.
Cum faci o lipitură bună
- Curăță vârful pe buretele umed sau pe sârma de alamă și pune un strop de fludor pe el, ca să fie lucios.
- Fixează placa sau firele, ca să nu se miște în timpul lipirii.
- Atinge cu vârful în același timp padul și piciorul componentei, 1-2 secunde.
- Adu sârma de fludor pe pad și pe picior, nu pe vârf, și lasă-l să curgă în jurul lor.
- Retrage întâi fludorul, apoi vârful, și nu mișca piesa până nu se răcește lipitura.
- O lipitură bună e lucioasă și în formă de con mic; una mată și granulată e rece și trebuie refăcută.
Stație de lipit sau letcon simplu
Un letcon simplu, care se bagă direct în priză, încălzește la o temperatură fixă sau slab reglată și răcește când atingi o piesă mare. Pentru câteva fire pe an ajunge. O stație de lipit are temperatura reglabilă și, la modelele digitale, o ține constantă, deci lipiturile ies mai curate, vârfurile țin mai mult, iar componentele sensibile nu se supraîncălzesc. Pentru electronică făcută des, stația merită mereu.
Fludorul, fluxul și vârfurile
Fludorul cu plumb, de tip 60/40 sau 63/37, se topește în jur de 183-190 °C și curge ușor, dar e interzis în electronica nouă de consum din Uniunea Europeană. Fludorul fără plumb se topește mai sus, în jur de 217-227 °C, deci cere temperatură mai mare la vârf. Majoritatea sârmelor de fludor au flux în interior, iar la reparațiile SMD se adaugă flux separat, cu seringa.
Vârful se alege după lucrare: ascuțit pentru componente mici, plat sau tăiat oblic pentru pad-uri și fire, lat pentru conectori mari. Vârful se ține mereu cositorit, adică acoperit cu un strat subțire de fludor; un vârf uscat și negru nu mai preia căldura și nu mai prinde fludorul.
Aerul cald și componentele SMD
Componentele SMD, ca rezistențele mici, cipurile cu picioare sub ele și conectorii USB de pe telefoane, se lipesc direct pe suprafața plăcii. Ele se scot încălzind toată componenta deodată cu aer cald, cu o duză potrivită mărimii ei. Debitul se ține mic la componentele mici, ca să nu le sufli de pe placă, iar temperatura între 300 și 400 °C, după fludor. Pentru lucrul fin pe plăci, un microscop sau o lupă cu lumină ajută mult.
Siguranța la lipit
Fumul de la lipit vine în cea mai mare parte din flux și irită ochii și căile respiratorii; lucrează într-o cameră aerisită sau cu un mic aspirator de fum. Spală-te pe mâini după lucru, mai ales cu fludor cu plumb, și nu mânca la banc. Pune mereu letconul în suport, nu pe masă, și oprește stația când pleci. La aerul cald, ține duza departe de cabluri, de plastic și de piele, fiindcă aerul de 400 °C arde imediat.
Stația de lipit și aparatele de măsură
Înainte și după lipire, un multimetru verifică dacă lipitura face contact și dacă nu ai făcut un scurtcircuit între două pad-uri vecine. La reparațiile de plăci complexe, un osciloscop arată dacă circuitul funcționează după schimbarea componentei.
Fludorul și fumul din atelier
Când lucrezi des, un mic aspirator de fum de banc, cu filtru de cărbune, trage fumul de flux de lângă față.
Stația de lipit în meserii
Un electronist lucrează zilnic cu o stație termocompensată și, pentru reparații de plăci, cu una cu aer cald. Un electronist auto și un electrician auto folosesc stația la repararea calculatoarelor de bord, a cablajelor și a conectorilor.
Ce verifici înainte să cumperi o stație de lipit
- Termocompensarea, care ține vârful la temperatură constantă.
- Puterea letconului, 48-60 W pentru electronică, nu puterea totală din nume.
- Intervalul de temperatură, până la cel puțin 450 °C, pentru fludorul fără plumb.
- Vârfurile de schimb, ușor de găsit, de exemplu seria 900M.
- Aerul cald, doar dacă lucrezi cu componente SMD sau reparații de plăci.
- Protecția ESD, pentru circuitele sensibile.
