Cel mai bun osciloscop 2026, portabil sau de banc, pentru electronică

Cel mai bun osciloscop pentru un atelier de electronică sau pentru depanare pe teren are cel puțin două canale, o lățime de bandă de 3-5 ori mai mare decât semnalele pe care le măsori și o rată de eșantionare de câteva ori peste lățimea de bandă. Pentru hobby și automatizări ajung 10-20 MHz, iar pentru surse în comutație și microcontrolere rapide, 50 MHz. Am comparat opt osciloscoape, de la modele de buzunar de 200 kHz la aparate cu două canale de 50 MHz.

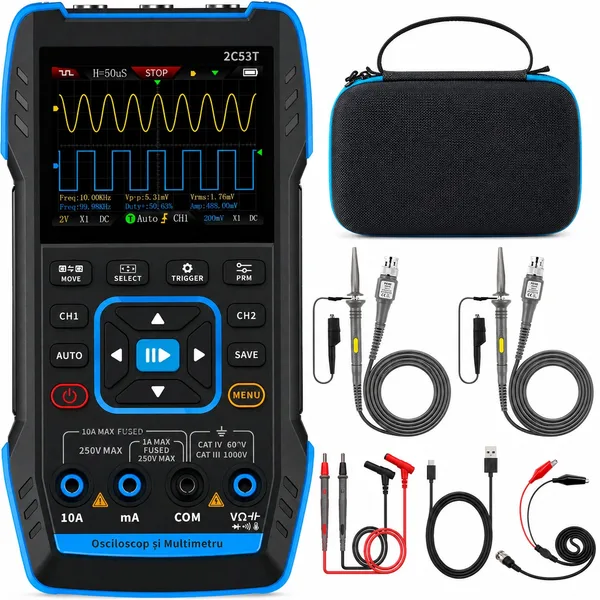

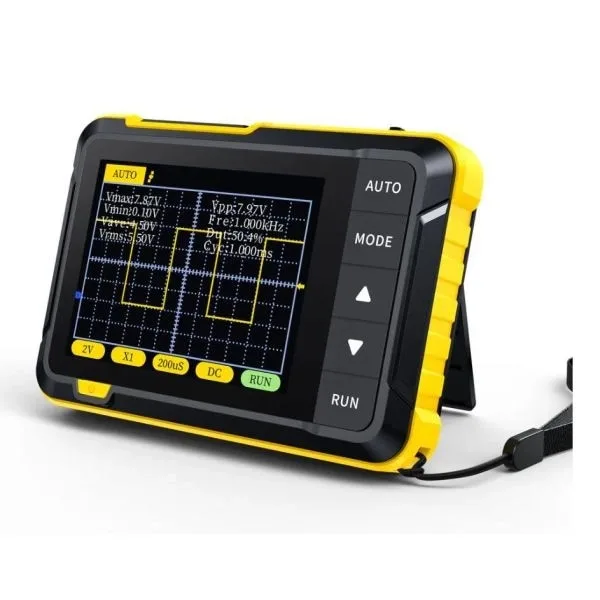

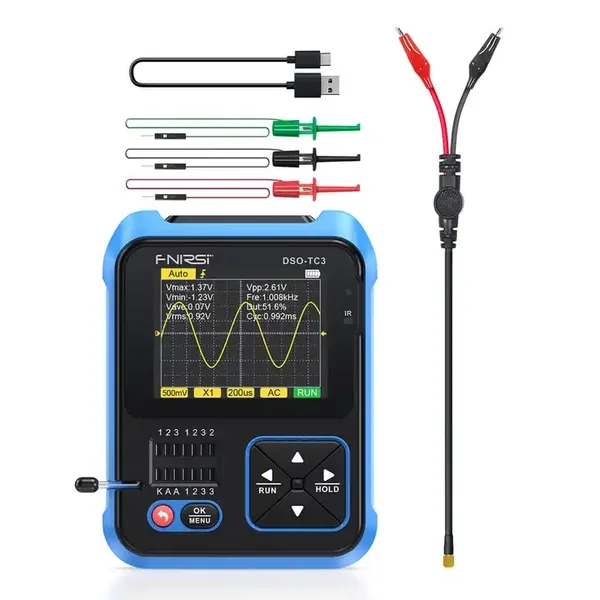

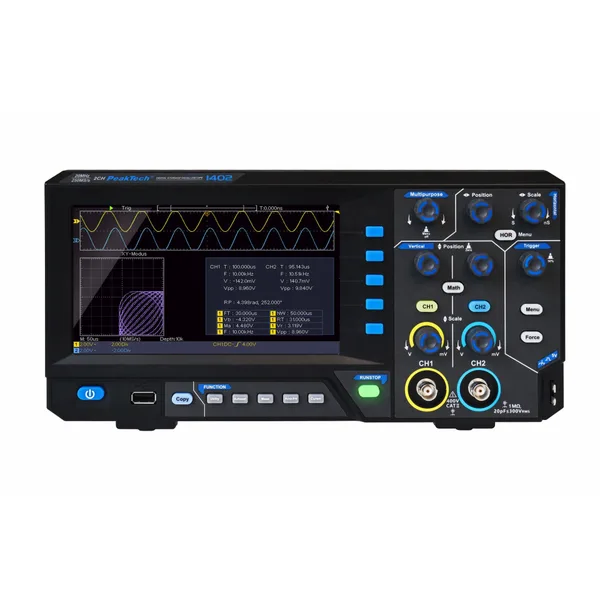

Pentru atelier și teren, FNIRSI 2C53T are 2 canale de 50 MHz, 250 MS/s, multimetru True RMS și generator de semnal, pe un acumulator de 3000 mAh. Pentru masa de lucru, Peaktech P1402 are 2 canale de 20 MHz, FFT, mod XY și salvare pe stick USB. Iar pentru începători, FNIRSI DSO-TC3 e osciloscop, tester de componente și generator de semnal într-un aparat mic.

Cele 8 osciloscoape comparate, pe rând

Cele 8 osciloscoape, pe scurt

Cel mai rapid semnal pe care îl vezi corect

Lățimea de bandă scrisă pe osciloscop e frecvența la care semnalul apare deja atenuat. Ca să vezi forma corectă a unui semnal, cu fronturi drepte la un dreptunghi, regula din electronică e să împarți lățimea de bandă la 3-5. Am aplicat împărțirea la 5, varianta prudentă, pentru fiecare aparat cu lățimea de bandă declarată.

Pentru audio, sub 20 kHz, orice aparat de aici e suficient. Un PWM de motor sau de LED, de câțiva kHz până la zeci de kHz, se vede pe toate, dar fronturile apar rotunjite pe cele de buzunar. O magistrală I2C de 400 kHz sau un semnal de ceas de 1-2 MHz se văd bine doar de la 10 MHz în sus. Pentru surse în comutație de sute de kHz, unde contează vârfurile scurte de tensiune, sau pentru SPI de câțiva MHz, 50 MHz e alegerea sigură.

Cum faci prima măsurătoare

1. Conectează sonda la canalul 1 și pune comutatorul sondei pe x10, dacă are.
2. Prinde clema de masă a sondei de masa circuitului, nu de alt punct.
3. Atinge vârful sondei de semnalul de calibrare al osciloscopului, de obicei un dreptunghi de 1 kHz.
4. Apasă AUTO și verifică că dreptunghiul are colțuri drepte; dacă nu, reglează șurubul de compensare al sondei.
5. Mută sonda pe semnalul de măsurat și apasă din nou AUTO.
6. Ajustează scara de tensiune și de timp până când pe ecran încap una-două perioade ale semnalului.

Siguranța la măsurare

La majoritatea osciloscoapelor, clema de masă a sondei e legată de masa aparatului. La un osciloscop de masă alimentat din priză, masa e legată de împământare, iar dacă prinzi clema pe un punct aflat la tensiunea rețelei, faci scurtcircuit prin sondă. Pentru circuite alimentate direct din rețea se folosesc sonde diferențiale sau un transformator de separare. Osciloscoapele portabile pe acumulator nu sunt legate de pământ, dar asta nu le face sigure la tensiunea rețelei: tot aparatul ajunge la acel potențial. Respectă tensiunea maximă și categoria de siguranță declarate.

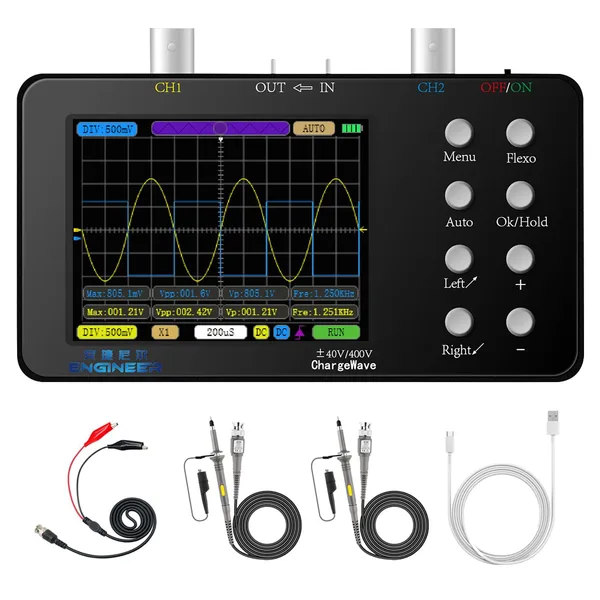

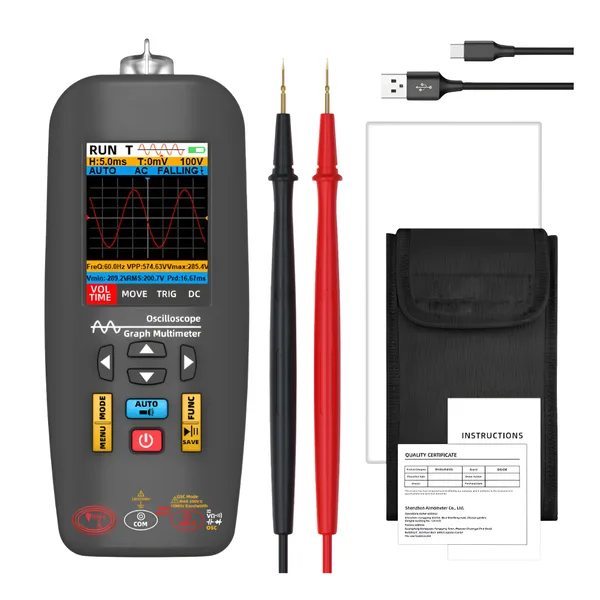

Portabil, multimetru cu osciloscop sau de masă

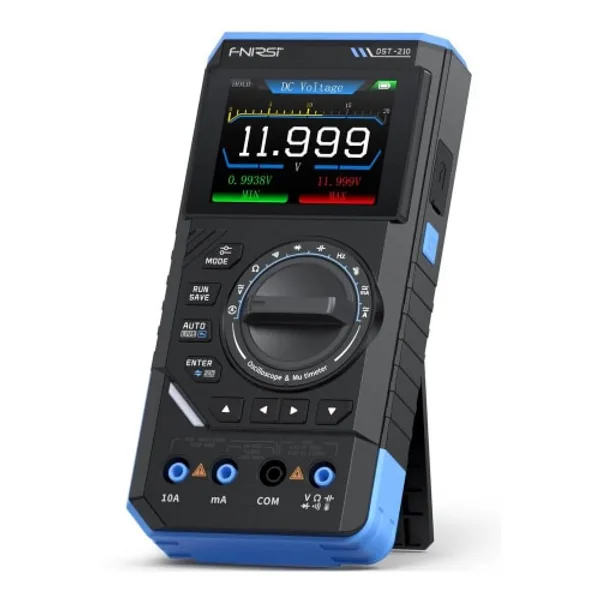

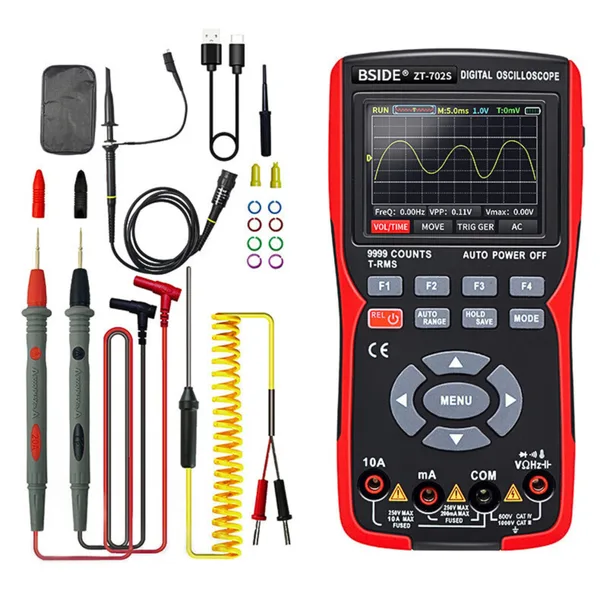

Osciloscoapele portabile cu acumulator sunt potrivite pentru depanări pe teren, în tablouri de automatizare, în mașini sau la clienți, unde nu ai unde să pui un aparat mare. Multimetrele cu osciloscop sunt un compromis bun pentru electricieni și electroniști care au nevoie mai ales de multimetru și doar din când în când de forma semnalului. Osciloscoapele de masă au ecran mare, butoane separate pentru fiecare reglaj și funcții de analiză, și sunt mai comode când lucrezi ore întregi la o placă.

Sondele contează

Sonda livrată cu osciloscopul trebuie să aibă lățimea de bandă cel puțin egală cu a aparatului; o sondă de 10 MHz pe un osciloscop de 50 MHz îl limitează la 10 MHz. Comutatorul x1/x10 schimbă tensiunea maximă și lățimea de bandă: poziția x10 e cea de folosit aproape mereu, fiindcă încarcă mai puțin circuitul. Firul de masă lung al sondei adaugă zgomot la semnalele rapide; pentru măsurători fine se folosește arcul scurt de masă care vine în setul sondei.

Ce vezi pe osciloscop și nu vezi pe multimetru

Un multimetru îți dă o singură cifră: media tensiunii sau valoarea ei efectivă. Osciloscopul îți arată cum se schimbă tensiunea în timp. Pe o sursă care pare corectă la multimetru, cu 5 V exact, osciloscopul poate arăta un riplu de 300 mV sau vârfuri scurte care resetează un microcontroler. La un senzor auto care dă o tensiune medie normală, poate arăta că semnalul dispare pentru câteva milisecunde la fiecare rotație. La un PWM, vezi factorul de umplere și dacă fronturile sunt curate. De aceea, într-o depanare, osciloscopul scurtează mult căutarea: arată direct unde se strică semnalul.

Declanșarea, funcția care face semnalul să stea pe loc

Fără declanșare, un semnal periodic alunecă pe ecran și nu poate fi citit. Declanșarea îi spune osciloscopului să înceapă afișarea de fiecare dată când semnalul trece printr-un anumit nivel, pe front crescător sau descrescător, așa că forma de undă stă pe loc. Modul AUTO afișează ceva chiar și fără semnal, modul NORMAL afișează doar când are loc declanșarea, iar modul SINGLE prinde o singură dată un eveniment rar, de exemplu un impuls care apare la pornirea unui aparat. Toate aparatele de aici, în afară de cele mai simple, au cele trei moduri.

Osciloscopul în electronică și automatizări

Pentru un electronist, osciloscopul e aparatul care arată ce nu vede multimetrul: zgomot pe alimentare, semnale care lipsesc, fronturi deformate. Un tehnician automatist îl folosește la senzori, encodere și comunicații industriale, iar un electronist auto la senzori de turație, injectoare și magistrala CAN. Un electromecanic are nevoie de el la variatoare de frecvență și la motoarele comandate electronic.

Ce verifici înainte să cumperi un osciloscop

• Lățimea de bandă, de 3-5 ori peste semnalele tale.
• Rata de eșantionare, de câteva ori peste lățimea de bandă.
• Numărul de canale: două, ca să compari semnale.
• Tensiunea maximă și categoria de siguranță.
• Formatul: portabil cu acumulator, multimetru cu osciloscop sau de masă.
• Sondele incluse și lățimea lor de bandă.
