Cea mai bună sursă de laborator pentru service și electronică dă 0-30 V și 0-5 A reglabile fin, are moduri de tensiune constantă și curent constant, afișaj cu rezoluție de 10 mV și 1 mA, protecții la scurtcircuit, supracurent și supratemperatură și, ideal, memorii pentru tensiunile folosite des. Pentru audio și circuite sensibile contează o sursă liniară cu ondulație mică, pentru curenți mari o sursă de 10 A. Am comparat zece surse de laborator, de la sursa portabilă alimentată prin USB-C la sursa liniară cu trei canale.
Pentru un service, Yihua 3005D-V Pro e liniară, cu transformator toroidal, 0-30 V și 0-5 A, ±0,03 V și 3 memorii. Pentru laborator, Hantek HDP4324 are trei canale programabile și ecran color de 4,3 inch. Pentru curenți mari, Rosfix AmpRush RARES-3210 dă 32 V și 10 A.
Cele 10 surse de laborator comparate, pe rând

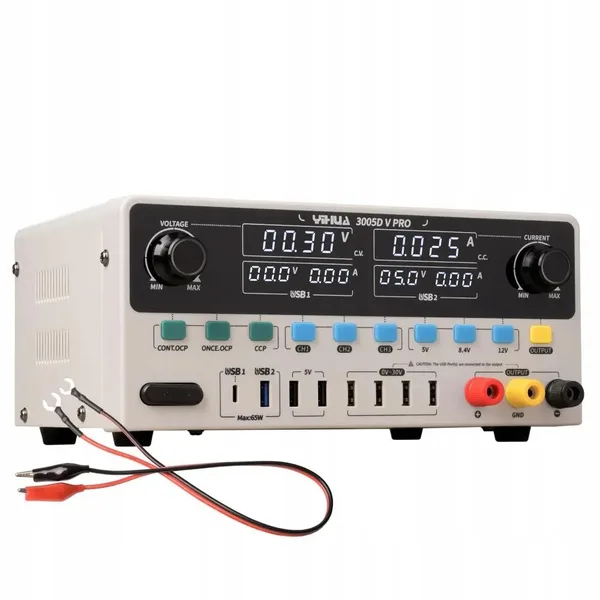

Yihua 3005D-V Pro, liniară, 0-30 V, 0-5 A
Sursă liniară cu transformator toroidal, 0-30 V și 0-5 A, toleranță de ±0,03 V și ±3 mA, ondulație și zgomot sub 0,5% Vp-p, 3 memorii programabile și tensiuni fixe presetate de 5, 8,4 și 12 V. Ieșirea principală dă 150 W, iar împreună cu porturile USB ajunge la 330 W.
Are 8 porturi USB, inclusiv un USB-C PD de 65 W, deci încarcă un laptop sau un telefon în timp ce lucrezi pe placă. Tensiunile presetate trec sursa la 5 V pentru plăci logice, 8,4 V pentru acumulatori de două celule sau 12 V pentru auto cu o singură apăsare.
Sursele liniare sunt grele și se încălzesc mai mult decât cele în comutație.
- Tip
- liniară, toroidal
- Ieșire
- 0-30 V, 0-5 A, 150 W
- Precizie
- ±0,03 V, ±3 mA
- Memorii
- 3 + 5/8,4/12 V presetat
- USB
- USB-C PD 65 W și altele
Plusuri
- Liniară, zgomot mic
- Memorii
Minusuri
- Grea

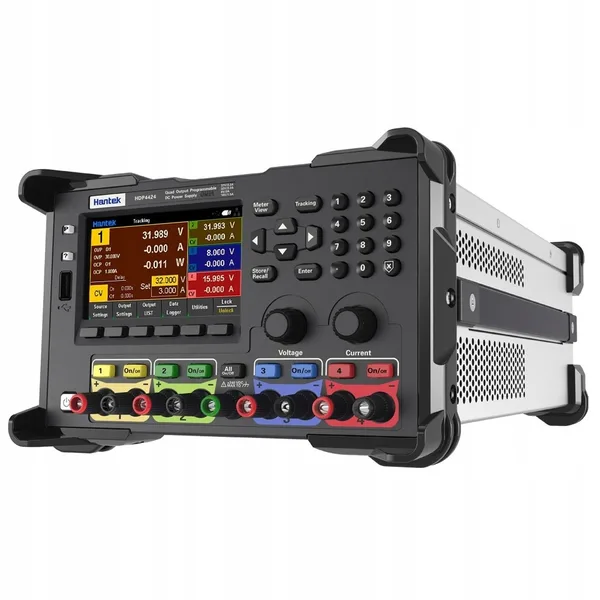

Hantek HDP4324, 3 canale, programabilă
Sursă liniară programabilă cu 3 canale: două de 32 V / 3,2 A și unul de 8 V / 6 A, cu putere totală de până la 245 W, rezoluție de 1 mV / 1 mA, ondulație sub 350 µVrms / 2 mVpp și ecran color de 4,3 inch. Măsoară 232 x 153 x 392 mm.
Trei canale separate alimentează în același timp, de exemplu, partea logică la 5 V, partea analogică la ±12 V și un motor, fiecare cu limita lui de curent. Ondulația foarte mică o face potrivită pentru audio, radio și măsurători de precizie.
E o sursă de laborator mare, nu de bancul de service.
- Canale
- 2 x 32 V / 3,2 A + 8 V / 6 A
- Putere
- până la 245 W
- Rezoluție
- 1 mV / 1 mA
- Ondulație
- sub 350 µVrms
- Ecran
- color, 4,3 inch
Plusuri
- Trei canale
- Zgomot foarte mic
Minusuri
- Mare

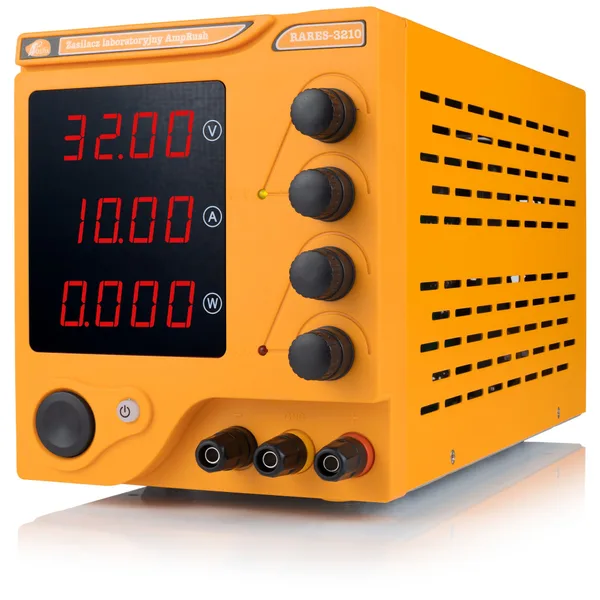

Rosfix AmpRush RARES-3210, 32 V, 10 A
Sursă reglabilă de 0-32 V și până la 10 A, cu ecran care arată tensiunea, curentul și puterea, protecții integrate, ventilator silențios și cablu cu clemă de 10 A.
Zece amperi alimentează benzi LED lungi, motoare de 12 V și 24 V, amplificatoare auto și instalații de electroliză. Manualul e în limba română.
Ondulația nu e declarată, deci pentru audio sensibil alege o sursă liniară.
- Ieșire
- 0-32 V, 0-10 A
- Ecran
- tensiune, curent, putere
- Extra
- cablu cu clemă de 10 A, manual în română
Plusuri
- 10 A
- Manual în română
Minusuri
- Ondulație nedeclarată

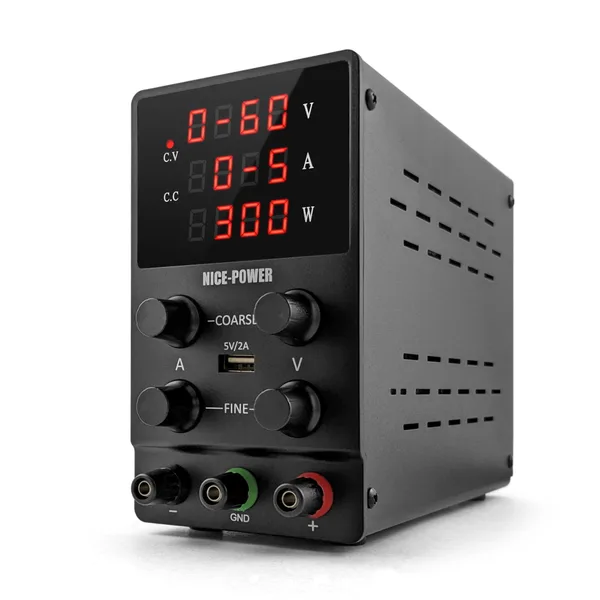

SPS6005, 0-60 V, 0-5 A, 300 W
Sursă reglabilă de 0-60 V și 0-5 A, 300 W, cu afișaj dublu LED, potențiometre separate pentru reglaj grosier și fin, stabilitate de ≤1% + 3 mV în CV și ≤1% + 3 mA în CC, protecții la suprasarcină, supracurent și scurtcircuit și port USB 5 V / 2 A.
Cei 60 V acoperă sisteme de 48 V, ca bateriile de trotinete și biciclete electrice, sursele de telecomunicații și sistemele fotovoltaice mici. Ventilatorul își schimbă turația după temperatură.
Ondulația de ≤1% e mai mare decât la sursele liniare.
- Ieșire
- 0-60 V, 0-5 A, 300 W
- Stabilitate
- ≤1% + 3 mV
- Reglaj
- grosier și fin
- Extra
- USB 5 V / 2 A
Plusuri
- Până la 60 V
- Reglaj fin
Minusuri
- Ondulație mai mare

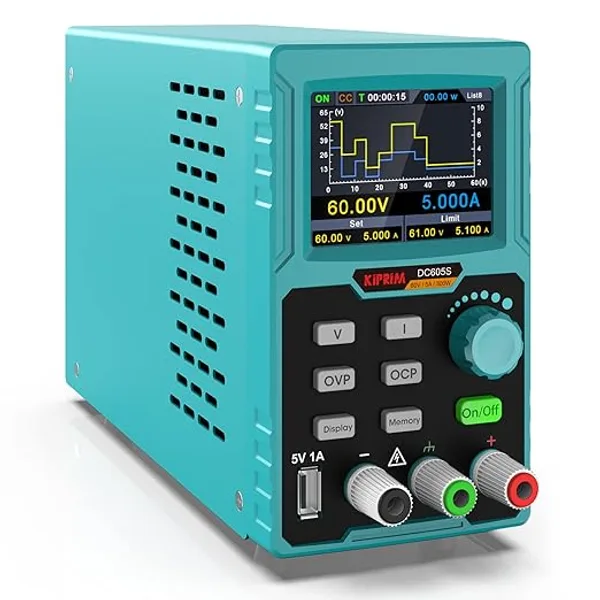

Sursă programabilă 0-60 V, 0-5 A, ecran TFT, USB
Sursă de 0-60 V și 0-5 A cu ecran TFT de 2,8 inch care afișează cifre sau curbe, 4 memorii M1-M4, praguri de supratensiune și supracurent reglabile și interfață USB pentru control de pe calculator. Cântărește 1,6 kg.
Curbele arată cum variază consumul în timp, util când testezi un circuit care pornește și se oprește. Pragurile de protecție reglabile taie alimentarea înainte ca un prototip să se strice.
Marca nu e trecută clar pe pagina produsului.
- Ieșire
- 0-60 V, 0-5 A
- Ecran
- TFT 2,8 inch, cifre sau curbe
- Memorii
- 4
- Control
- USB
- Greutate
- 1,6 kg
Plusuri
- Curbe pe ecran
- Control de pe PC
Minusuri
- Marcă neclară

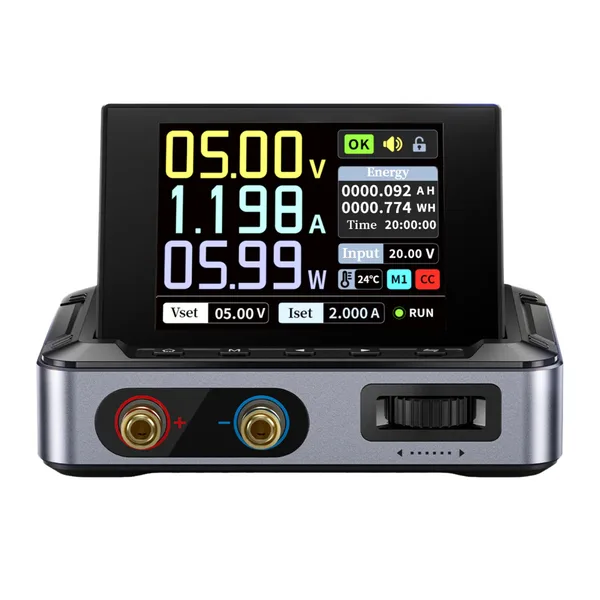

DPS-150, portabilă, alimentare prin USB-C
Sursă programabilă de 0-30 V și 0-5 A, 150 W, cu precizie de reglaj de 0,01 V / 0,001 A, ecran IPS de 2,8 inch și conectare la calculator. Se alimentează prin USB-C, dintr-un încărcător separat.
E de mărimea unui telefon gros și intră în geanta de scule, deci merge la intervenții pe teren, în mașină sau pe un șantier. Are moduri CV și CC și protecții la supratensiune, supracurent și supratemperatură.
Încărcătorul USB-C nu e inclus, iar puterea maximă depinde de el.
- Ieșire
- 0-30 V, 0-5 A, 150 W
- Reglaj
- 0,01 V / 0,001 A
- Ecran
- IPS 2,8 inch
- Alimentare
- USB-C, încărcător separat
Plusuri
- Foarte mică
- Programabilă
Minusuri
- Încărcător neinclus
Techrebal SPS-C3010, 30 V, 10 A, USB
Sursă de service de 0-30 V și până la 10 A, cu port USB 5 V, pentru reparații și alimentarea diverselor dispozitive.
Zece amperi la 30 V sunt utili la amplificatoare, imprimante, plăci de bază și dispozitive de 12-24 V cu consum mare. Portul USB alimentează un telefon sau o lampă de lucru.
Precizia și ondulația nu sunt detaliate pe pagina produsului.
- Ieșire
- 0-30 V, 0-10 A
- USB
- 5 V
Plusuri
- 10 A
- Port USB
Minusuri
- Detalii tehnice puține

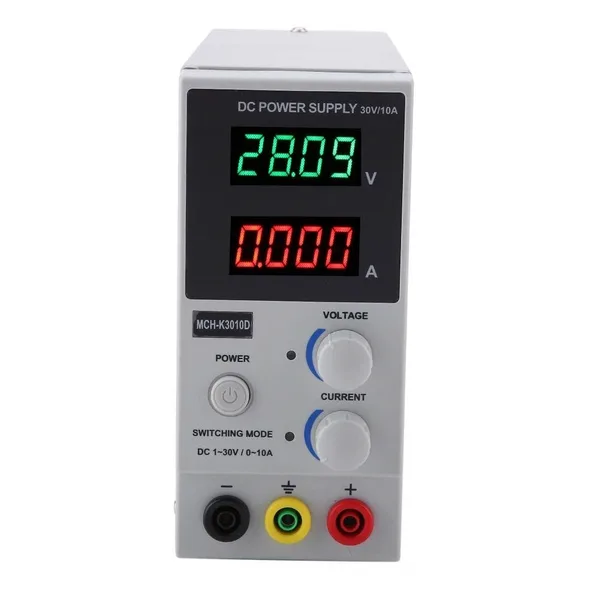

MCH-K3010D, 0-30 V, 0-10 A
Sursă reglabilă de 0-30 V și 0-10 A în regim continuu, cu afișaj digital pe 4 cifre pentru tensiune și curent, ondulație redusă, protecție la scurtcircuit și limitare de curent.
E o sursă de lucru simplă, fără memorii și fără conectare la calculator, pentru alimentare și testare la bancul de lucru.
Afișajul pe 4 cifre arată curentul la 10 mA, nu la 1 mA.
- Ieșire
- 0-30 V, 0-10 A
- Afișaj
- 4 cifre
- Protecții
- scurtcircuit, limitare de curent
Plusuri
- 10 A
- Simplă
Minusuri
- Rezoluție mai mică

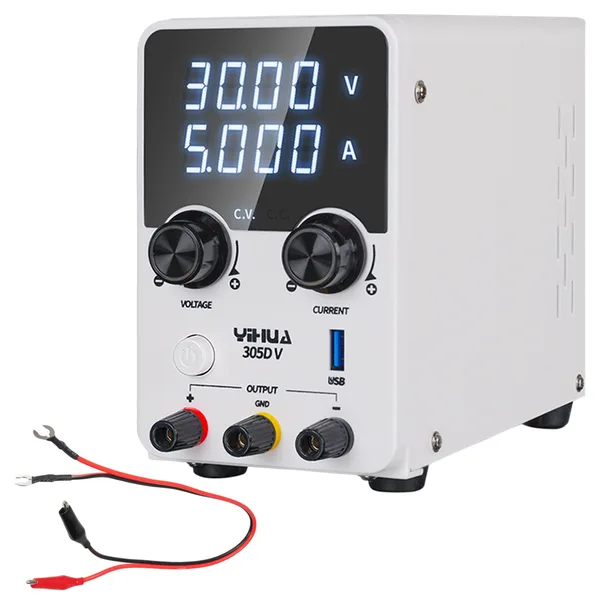

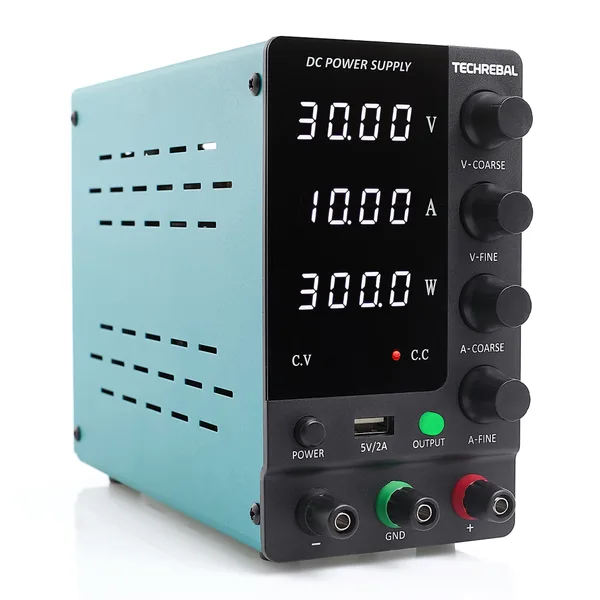

Techrebal 305D-V, 30 V, 5 A, USB 20 W
Sursă de 150 W, 0-30 V și 0-5 A, cu afișaj LED pe patru cifre, iluminat, răcire activă, protecții și port USB de încărcare rapidă de 20 W. Măsoară 21,5 x 9 x 14,5 cm.
E aceeași familie de surse ca Yihua 305D, sub altă marcă. Mică și ușoară, încape pe un banc de service îngust.
Fiind în comutație, are mai mult zgomot decât o sursă liniară.
- Ieșire
- 0-30 V, 0-5 A, 150 W
- USB
- 20 W, încărcare rapidă
- Dimensiuni
- 21,5 x 9 x 14,5 cm
Plusuri
- Compactă
- USB rapid
Minusuri
- Zgomot mai mare

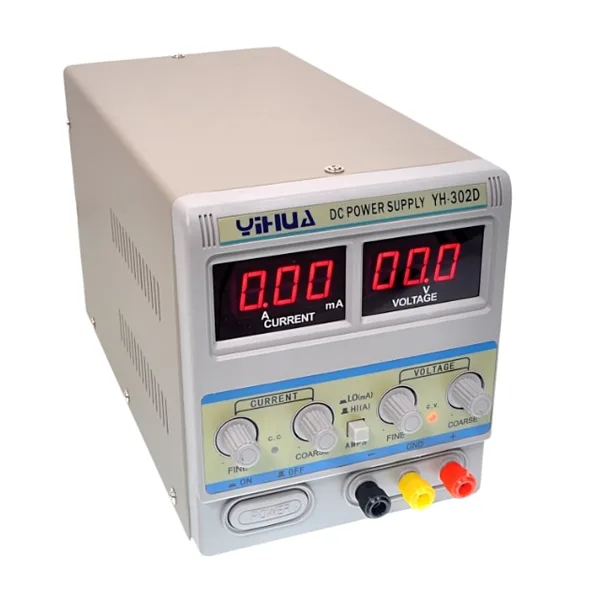

Yihua 302D, 0-30 V, CV și CC
Sursă de 0-30 V cu moduri CV și CC, reglaj fin, afișaj digital și protecții. În titlu apare 0-3 A, iar în descriere un curent de 0-2 A și o putere de 100 W. Cântărește 2,5 kg.
Pentru elevi, studenți și primele montaje de electronică, cu plăci Arduino, LED-uri și circuite mici, un curent de câțiva amperi e mai mult decât suficient. Greutatea de 2,5 kg sugerează un transformator clasic.
Verifică pe eticheta din cutie curentul maxim real.
- Tensiune
- 0-30 V
- Curent
- 2-3 A, neclar
- Moduri
- CV, CC
- Greutate
- 2,5 kg
Plusuri
- Simplă
- CV și CC
Minusuri
- Curent maxim neclar
Cele 10 surse de laborator, pe scurt
| Sursă | Tensiune | Curent | Tip | Extra |
|---|---|---|---|---|
| Yihua 3005D-V Pro | 0-30 V | 0-5 A | liniară | 3 memorii, USB-C PD 65 W |
| Hantek HDP4324 | 2 x 32 V + 8 V | 3,2 A / 6 A | liniară | 3 canale, programabilă |
| Rosfix RARES-3210 | 0-32 V | 0-10 A | nedeclarat | ecran cu putere |
| SPS6005 | 0-60 V | 0-5 A | comutație | reglaj grosier și fin |
| Programabilă 60 V | 0-60 V | 0-5 A | nedeclarat | TFT, USB, 4 memorii |
| DPS-150 | 0-30 V | 0-5 A | portabilă | USB-C, programabilă |
| Techrebal SPS-C3010 | 0-30 V | 0-10 A | nedeclarat | USB 5 V |
| MCH-K3010D | 0-30 V | 0-10 A | nedeclarat | simplă |
| Techrebal 305D-V | 0-30 V | 0-5 A | comutație | USB 20 W |
| Yihua 302D | 0-30 V | 2-3 A | nedeclarat | simplă |
Ce poți alimenta cu 3, 5 sau 10 amperi
Curentul maxim decide ce poți pune pe sursă. Am luat câțiva consumatori obișnuiți pe bancul unui electronist și am calculat puterea cerută din tensiune și curent, apoi am verificat dacă încap în limitele celor trei clase de surse comparate.
| Ce alimentezi | Tensiune | Curent | Putere | 30 V / 3 A | 30 V / 5 A | 30 V / 10 A |
|---|---|---|---|---|---|---|
| Placă Arduino cu senzori | 5 V | 0,3 A | 1,5 W | da | da | da |
| Telefon la reparat | 4 V | 2 A | 8 W | da | da | da |
| Router sau cameră IP | 12 V | 1,5 A | 18 W | da | da | da |
| Laptop de 65 W | 19,5 V | 3,3 A | 65 W | nu | da | da |
| Laptop de 90 W | 19,5 V | 4,6 A | 90 W | nu | da | da |
| Bandă LED de 5 m, 14,4 W/m | 12 V | 6 A | 72 W | nu | nu | da |
| Motor de 24 V, 150 W | 24 V | 6,3 A | 150 W | nu | nu | da |
O sursă de 3 A acoperă electronica mică, telefoanele și plăcile de dezvoltare, adică majoritatea muncii unui începător. Cu 5 A intră laptopurile, ceea ce contează într-un service de calculatoare. Peste 5 A trec benzile LED lungi și motoarele de 12-24 V, iar acolo diferența nu e de calitate, ci de capacitate: o sursă de 5 A intră în limitare de curent și coboară tensiunea, iar consumatorul nu pornește sau merge prost. Pentru o bandă LED de 5 m de 12 V, alege direct o sursă de 10 A.
Liniară sau în comutație
Sursa liniară coboară tensiunea cu un transformator și un regulator care transformă surplusul în căldură. Ondulația e foarte mică, de ordinul microvolților sau al câtorva milivolți, deci e alegerea pentru audio, radio, senzori și măsurători de precizie. E grea și are radiator mare.
Sursa în comutație lucrează la frecvență înaltă, cu componente mici. E ușoară, eficientă și dă curenți mari dintr-o carcasă mică, dar are mai mult zgomot pe ieșire. Pentru reparații obișnuite, benzi LED, motoare și încărcare de baterii, zgomotul în plus nu contează.
Cum alimentezi o placă pe care o repari
- Setează întâi limita de curent la o valoare mică, de exemplu 100-200 mA, cu ieșirea oprită.
- Setează tensiunea la valoarea nominală a plăcii, verificată pe schemă sau pe eticheta alimentatorului original.
- Leagă firul roșu la plus și negrul la minus, verificând polaritatea de două ori.
- Pornește ieșirea și urmărește curentul: dacă sursa intră imediat în CC și tensiunea scade, placa are un scurtcircuit.
- Dacă placa pornește normal, crește treptat limita de curent până la consumul ei obișnuit.
- Pentru a găsi componenta în scurt, lasă curentul limitat să treacă câteva secunde și caută cu grijă componenta care se încălzește: ea e de obicei vinovata.
Protecțiile și ce înseamnă
Protecția la supracurent taie sau limitează curentul peste valoarea setată. Protecția la supratensiune oprește ieșirea dacă tensiunea urcă peste prag, de exemplu la o defecțiune a sursei. Protecția la supratemperatură oprește sursa când radiatorul se încinge, iar cea la scurtcircuit protejează sursa când bornele se ating. Sursele cu praguri reglabile, ca modelul programabil de 60 V, lasă utilizatorul să aleagă exact limitele, ceea ce protejează prototipurile scumpe.
Siguranța la bancul de lucru
Peste 50 V în curent continuu, tensiunea poate fi periculoasă la atingere, de aceea sursele de 60 V se folosesc cu cabluri cu izolație bună și fără mâini ude. Bornele nu se scurtcircuitează cu șurubelnița pentru a vedea scânteia. La încărcarea bateriilor cu plumb sau litiu, sursa nu se lasă nesupravegheată, iar limita de curent se setează după recomandarea producătorului bateriei. Lângă sursă, un letcon sau o stație de lipit și un multimetru completează bancul de electronist.
Încărcarea acumulatorilor cu sursa
O sursă cu moduri CV și CC poate încărca acumulatori de plumb, litiu sau NiMH, dacă știi valorile corecte. Setezi tensiunea finală recomandată de producătorul acumulatorului și limitezi curentul la valoarea de încărcare indicată, apoi sursa trece singură din curent constant în tensiune constantă când acumulatorul se apropie de plin. La acumulatorii litiu, o tensiune setată greșit cu câteva zecimi de volt îi poate deteriora sau aprinde, de aceea pentru ei se folosesc de regulă încărcătoare dedicate, cu protecție. Sursa nu se lasă nesupravegheată cât încarcă.
Sursa la orele de electronică
În școli și cercuri de robotică, o sursă de 0-30 V și câțiva amperi alimentează plăcile de dezvoltare, motoarele mici și montajele de pe breadboard. Limita de curent setată jos protejează componentele de greșelile de montaj ale elevilor: un scurtcircuit doar coboară tensiunea, nu arde nimic.
Sursa de laborator în meserii
Un electronist alimentează plăcile la reparat cu limită de curent. Un tehnician automatist testează senzori, relee și automate la 24 V, un electrician auto verifică module și consumatori la 12 V fără să pornească motorul, iar un profesor de informatică folosește sursa la orele de robotică și electronică.
Ce verifici înainte să cumperi o sursă de laborator
- Tensiunea și curentul maxim: 30 V / 5 A pentru service, 10 A pentru LED-uri și motoare, 60 V pentru sisteme de 48 V.
- Tipul: liniară pentru audio și precizie, în comutație pentru curenți mari și greutate mică.
- Rezoluția afișajului, de 10 mV și 1 mA.
- Modurile CV și CC și protecțiile.
- Memoriile și tensiunile presetate.
- Ondulația declarată, dacă lucrezi la circuite sensibile.
