Cel mai bun microscop digital pentru lipit și reparații de electronică are ecran mare, de 7-10 inch, stativ stabil cu braț reglabil, distanță de lucru cât să încapă letconul sub obiectiv, iluminare LED reglabilă și ieșire pe calculator. Mărirea de 1000x sau 1200x scrisă în denumire contează puțin: lucrul se face la 10-50x, iar valorile mari sunt zoom digital. Am comparat zece microscoape digitale cu ecran, de la cele de banc la cele de buzunar.
Pentru electronică și lipit, microscopul digital cu ecran IPS de 10,1 inch are stativ metalic, video 1080p și poze de 12 MP. Pentru un ecran de 7 inch, Techrebal 1200x are cameră de 12 MP și iluminare LED COB. Pentru buzunar și școală, microscopul portabil AFKSMILE cântărește 117 g și se conectează prin USB.
Cele 10 microscoape digitale comparate, pe rând

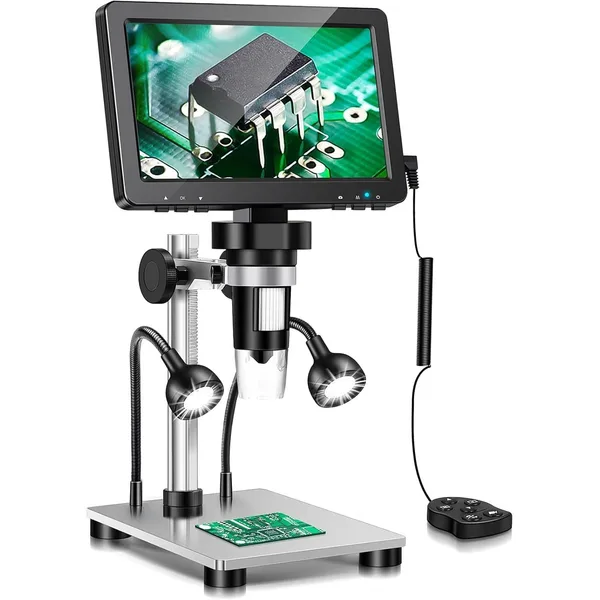

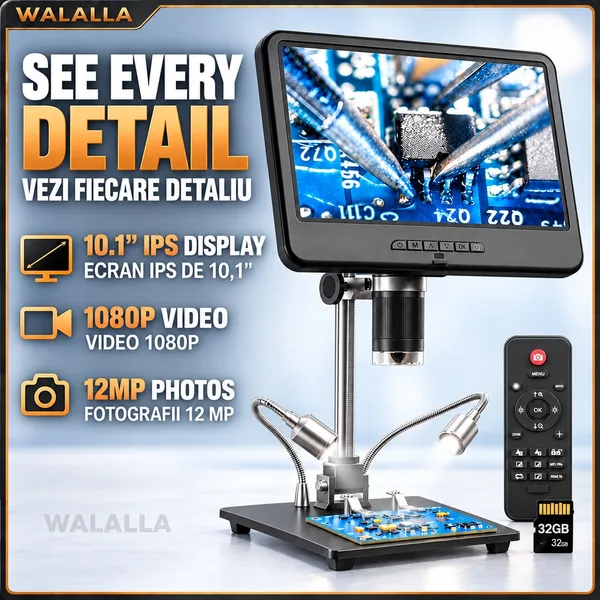

Microscop digital cu ecran IPS de 10,1 inch, stativ metalic
Microscop digital cu ecran IPS de 10,1 inch și unghi de vizualizare de 178°, video 1080p, poze de 12 MP, mărire de până la 1000x și stativ metalic cu placă de 10,2 inch.
Ecranul mare se vede de la distanță normală, deci lucrezi drept la banc, nu aplecat peste un ecran mic. Placa metalică mare ține plăci electronice întregi și monede de până la 38 mm, iar stativul e făcut pentru reparații și lipit.
Ocupă mai mult loc pe banc decât modelele de 7 inch.
- Ecran
- IPS 10,1 inch, 178°
- Video
- 1080p
- Foto
- 12 MP
- Mărire
- până la 1000x
- Stativ
- metalic
Plusuri
- Ecran de 10,1 inch
- Stativ metalic
Minusuri
- Ocupă loc

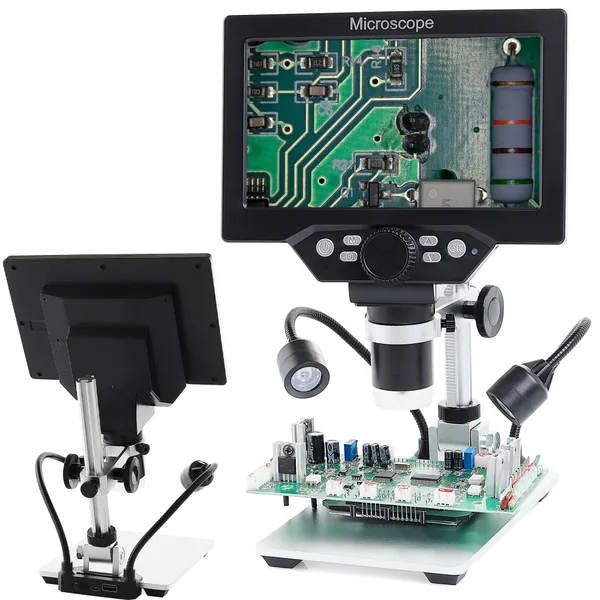

Techrebal, ecran LCD de 7 inch, 12 MP, 1-1200x
Microscop digital Techrebal cu ecran LCD de 7 inch, cameră de 12 MP, video 1080p, mărire continuă de 1-1200x și iluminare LED COB.
Mărirea care pornește de la 1x înseamnă că vezi și plăci întregi, nu doar detalii, iar iluminarea COB dă lumină uniformă, fără puncte. E făcut pentru reparații de electronică, bijuterii și observații de laborator.
Traducerea descrierii e automată.
- Ecran
- LCD 7 inch
- Cameră
- 12 MP
- Video
- 1080p
- Mărire
- 1-1200x
- Iluminare
- LED COB
Plusuri
- Pornește de la 1x
- LED COB
Minusuri
- Descriere tradusă automat

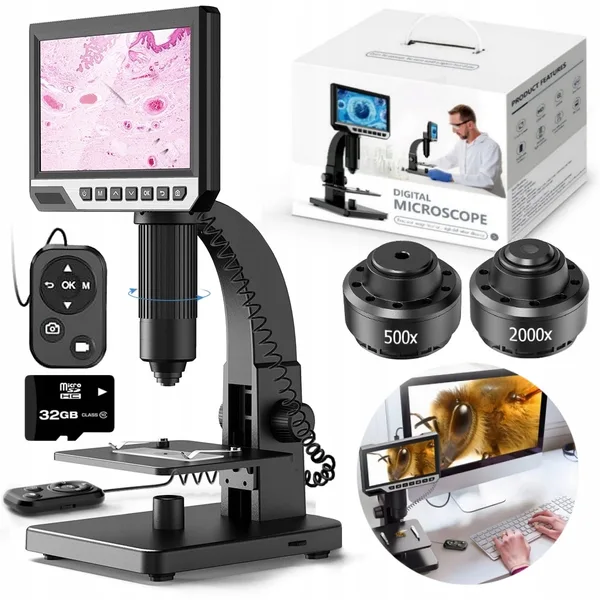

Microscop digital 2000x, 12 MP, ecran de 7 inch, două lentile
Microscop digital cu ecran de 7 inch, cameră de 12 MP, două lentile de 500x și 2000x, 11 LED-uri, focus rapid și fin, video HD și Full HD și card microSD de 32 GB inclus. Cântărește 1,2 kg.
Cele două lentile dau două domenii de lucru: una pentru obiecte mai mari și una pentru detalii. Cardul inclus salvează imediat pozele și filmele, iar cele 11 LED-uri luminează și suprafețele întunecate.
2000x e o cifră de zoom digital, nu de detaliu real.
- Ecran
- 7 inch
- Cameră
- 12 MP
- Lentile
- 500x și 2000x
- Iluminare
- 11 LED-uri
- Card
- microSD 32 GB inclus
- Greutate
- 1,2 kg
Plusuri
- Două lentile
- Card inclus
Minusuri
- Cifră de mărire umflată

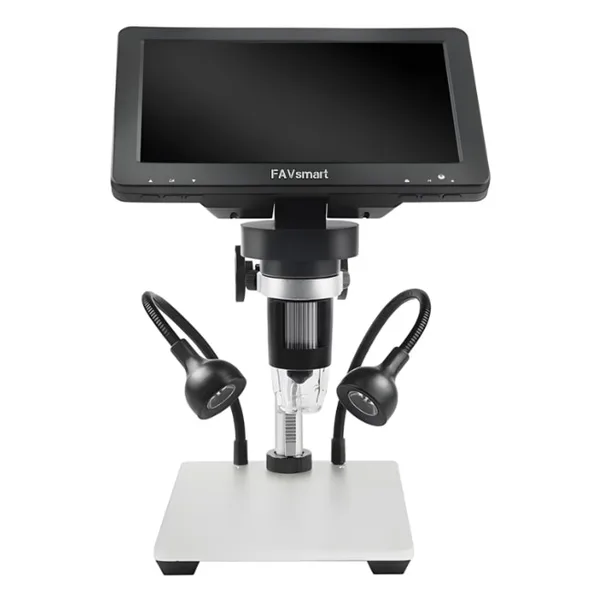

FAVsmart, 12 MP, 10-1200x, ecran de 7 inch, portabil
Microscop digital FAVsmart cu ecran LCD de 7 inch, cameră de 12 MP cu senzor CMOS 1/4, mărire de 10-1200x, 8 LED-uri, înălțime și unghi reglabile, video 1080p, interfață în 13 limbi și acumulator de 700 mAh pentru 4 ore. Cântărește 1 kg.
Acumulatorul îl face util și departe de priză, la teren, la piață pentru verificat monede sau în clasă. Ecranul de 7 inch și conexiunea la calculator acoperă și lucrul la birou.
Patru ore de autonomie nu ajung pentru o zi întreagă la banc.
- Ecran
- LCD 7 inch
- Cameră
- 12 MP, CMOS 1/4
- Mărire
- 10-1200x
- Iluminare
- 8 LED-uri
- Autonomie
- 4 ore
- Greutate
- 1 kg
Plusuri
- Acumulator
- Reglaj înălțime și unghi
Minusuri
- 4 ore autonomie

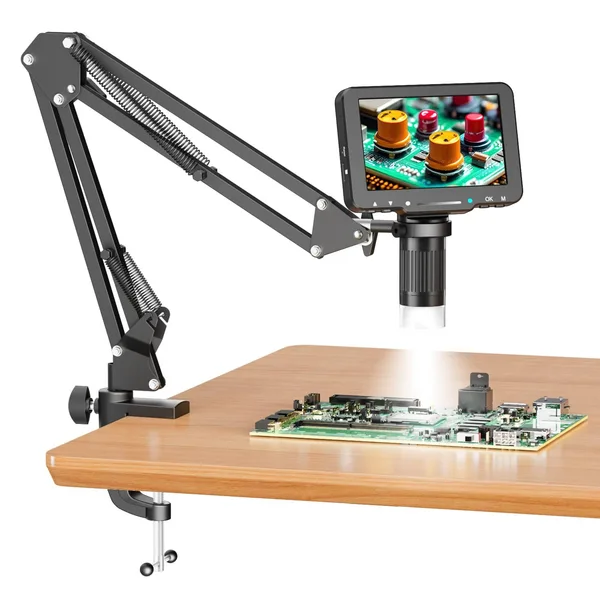

WALALLA, ecran IPS de 5 inch, stativ pentru lipit
Microscop digital WALALLA cu ecran IPS de 5 inch, mărire de 10-1000x, cameră 1080p, 8 LED-uri reglabile și stativ pliabil cu rotire verticală, orizontală și 360°.
Stativul care se rotește în toate direcțiile duce camera exact deasupra locului de lipit și se strânge când nu lucrezi. Pornirea de la 10x e utilă pentru lucrul la placă.
Ecranul de 5 inch e mic pentru lucru de ore întregi.
- Ecran
- IPS 5 inch
- Mărire
- 10-1000x
- Cameră
- 1080p
- Iluminare
- 8 LED-uri reglabile
- Stativ
- pliabil, rotire 360°
Plusuri
- Stativ care se rotește
- Pliabil
Minusuri
- Ecran mic

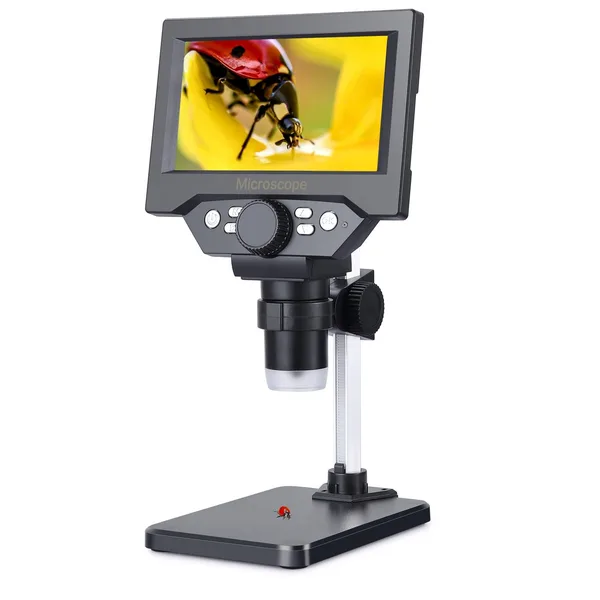

WALALLA, ecran de 7 inch, 10-1200x, 10 LED-uri
Microscop digital WALALLA cu ecran LCD de 7 inch reglabil în înălțime și înclinare, mărire de 10-1200x, 10 LED-uri, conexiune în timp real la calculator prin USB și cititor de card.
Conexiunea la calculator pune imaginea pe monitor, unde lucrezi mai comod decât pe orice ecran integrat, iar ecranul înclinabil se potrivește cu poziția ta la banc.
Rezoluția camerei nu e declarată.
- Ecran
- LCD 7 inch, înclinabil
- Mărire
- 10-1200x
- Iluminare
- 10 LED-uri
- Conectare
- USB, card
Plusuri
- Ecran înclinabil
- Imagine pe calculator
Minusuri
- Cameră nedeclarată
WALALLA, ecran de 5,5 inch, 8 MP, 50-1000x
Microscop digital WALALLA cu ecran LCD HD de 5,5 inch, cameră USB de 8 MP, mărire de 50-1000x, alimentare din acumulator litiu-ion sau USB și slot pentru card microSD de până la 64 GB, neinclus.
E prezentat ca microscop pentru monede: ecranul mediu, acumulatorul și mărirea de la 50x arată bine literele, gradațiile și defectele de batere.
Cardul de memorie se cumpără separat.
- Ecran
- LCD 5,5 inch
- Cameră
- 8 MP
- Mărire
- 50-1000x
- Alimentare
- acumulator sau USB
- Card
- până la 64 GB, neinclus
Plusuri
- Acumulator
- Bun pentru monede
Minusuri
- Fără card

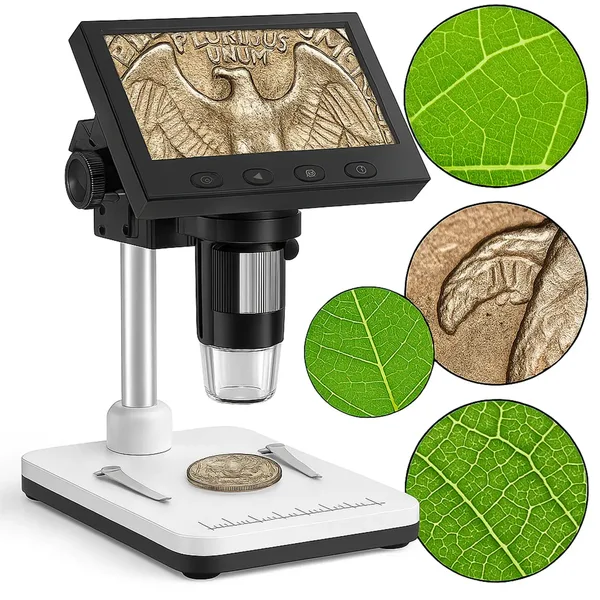

Elindor, ecran LCD de 4,3 inch, 8 LED-uri, acumulator
Microscop digital Elindor cu ecran LCD de 4,3 inch, video 720p, mărire de 50-1000x, 8 LED-uri reglabile, acumulator reîncărcabil, suport ajustabil, conexiune la Windows și Mac și card microSD de până la 32 GB. Cântărește 0,7 kg.
Producătorul scrie singur că nivelul real de mărire depinde de mărimea ecranului și de distanța dintre obiectiv și obiect, adică exact cum stau lucrurile la toate microscoapele digitale. Pentru hobby și școală e suficient.
Ecranul de 4,3 inch și video-ul de 720p sunt modeste.
- Ecran
- LCD 4,3 inch
- Video
- 720p
- Mărire
- 50-1000x
- Iluminare
- 8 LED-uri
- Greutate
- 0,7 kg
Plusuri
- Acumulator
- Conectare la Mac
Minusuri
- Ecran mic, 720p

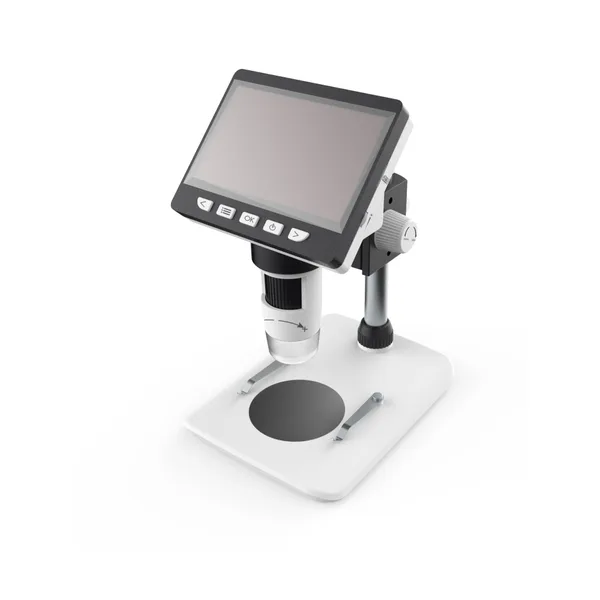

Chigoods, ecran LCD de 4,3 inch, 50-1000x
Microscop digital Chigoods cu ecran LCD color de 4,3 inch, senzor CMOS de 2 MP, imagine 1920 x 1080, distanță de focalizare de 0-40 mm, 8 LED-uri, card micro TF de până la 32 GB și USB 2.0. Cântărește 725 g.
Distanța de focalizare de până la 40 mm lasă loc sub obiectiv pentru obiecte mici și pentru unelte. Imaginea se salvează pe card ca JPG sau AVI.
Cere un acumulator 18650 și un alimentator micro USB, amândouă neincluse.
- Ecran
- LCD 4,3 inch
- Senzor
- CMOS 2 MP
- Mărire
- 50-1000x
- Focalizare
- 0-40 mm
- Greutate
- 725 g
Plusuri
- 40 mm de focalizare
- Card de memorie
Minusuri
- Acumulator neinclus
AFKSMILE, microscop portabil USB, 50-500x, 117 g
Microscop digital portabil AFKSMILE de 11,6 x 6,6 cm și 117 g, cu mărire de 50-500x, cameră de 2 MP, iluminare LED, înregistrare foto și video și interfață USB.
Intră în buzunar și în ghiozdan, deci merge la teren, în excursii și la ore de științe. Mărirea maximă de 500x e mai aproape de ce se poate vedea cu adevărat decât cifrele de 1000-2000x.
Nu are ecran propriu și nici stativ de banc.
- Mărire
- 50-500x
- Cameră
- 2 MP
- Dimensiuni
- 11,6 x 6,6 cm
- Greutate
- 117 g
- Conectare
- USB
Plusuri
- 117 g
- Mărire declarată realist
Minusuri
- Fără ecran
Cele 10 microscoape digitale, pe scurt
| Microscop | Ecran | Cameră | Mărire declarată | Alimentare |
|---|---|---|---|---|
| IPS 10,1 inch | 10,1 inch | 12 MP foto | până la 1000x | rețea |
| Techrebal | 7 inch | 12 MP | 1-1200x | nedeclarată |
| 2000x cu două lentile | 7 inch | 12 MP | 500x și 2000x | nedeclarată |
| FAVsmart | 7 inch | 12 MP | 10-1200x | acumulator, 4 ore |
| WALALLA 5 inch | 5 inch | 1080p | 10-1000x | nedeclarată |
| WALALLA 7 inch | 7 inch | nedeclarată | 10-1200x | nedeclarată |
| WALALLA 5,5 inch | 5,5 inch | 8 MP | 50-1000x | acumulator sau USB |
| Elindor | 4,3 inch | 720p | 50-1000x | acumulator |
| Chigoods | 4,3 inch | 2 MP | 50-1000x | 18650, neinclus |
| AFKSMILE | nu are | 2 MP | 50-500x | USB |
Cât din obiect vezi pe ecran la fiecare mărire
La un microscop digital, mărirea e lățimea ecranului împărțită la lățimea bucății de obiect afișate. Am calculat lățimea ecranelor din comparație, pentru format 16:9, și cât de lată e bucata de obiect care umple ecranul la 10x, 50x și 1000x.
| Ecran | Lățime ecran | La 10x | La 50x | La 1000x |
|---|---|---|---|---|
| 4,3 inch | 95 mm | 9,5 mm | 1,9 mm | 0,095 mm |
| 5 inch | 111 mm | 11,1 mm | 2,2 mm | 0,11 mm |
| 5,5 inch | 122 mm | 12,2 mm | 2,4 mm | 0,12 mm |
| 7 inch | 155 mm | 15,5 mm | 3,1 mm | 0,16 mm |
| 10,1 inch | 224 mm | 22,4 mm | 4,5 mm | 0,22 mm |
Tabelul explică de ce lucrul de electronică se face la mărire mică. O componentă SMD de tip 0603 are 1,6 x 0,8 mm. La 10x, pe un ecran de 7 inch, vezi 15,5 mm de placă, adică componenta, pinii din jur și vârful letconului. La 50x vezi 3,1 mm, cât să verifici o singură lipitură. La 1000x ai vedea o fâșie de 0,16 mm, mai îngustă decât un pin, iar pe un senzor de 2 MP, care are vreo 1.920 de pixeli pe lățime, fiecare pixel ar acoperi mai puțin de o zecime de micrometru. Asta e sub ce poate rezolva orice lentilă de microscop cu lumină vizibilă, deci la 1000x imaginea e doar mărită digital, fără detalii noi. Ecranul mare ajută la fel de mult ca mărirea: la aceeași mărire, un ecran de 10,1 inch arată o bucată de placă de aproape 2,4 ori mai lată decât unul de 4,3 inch.

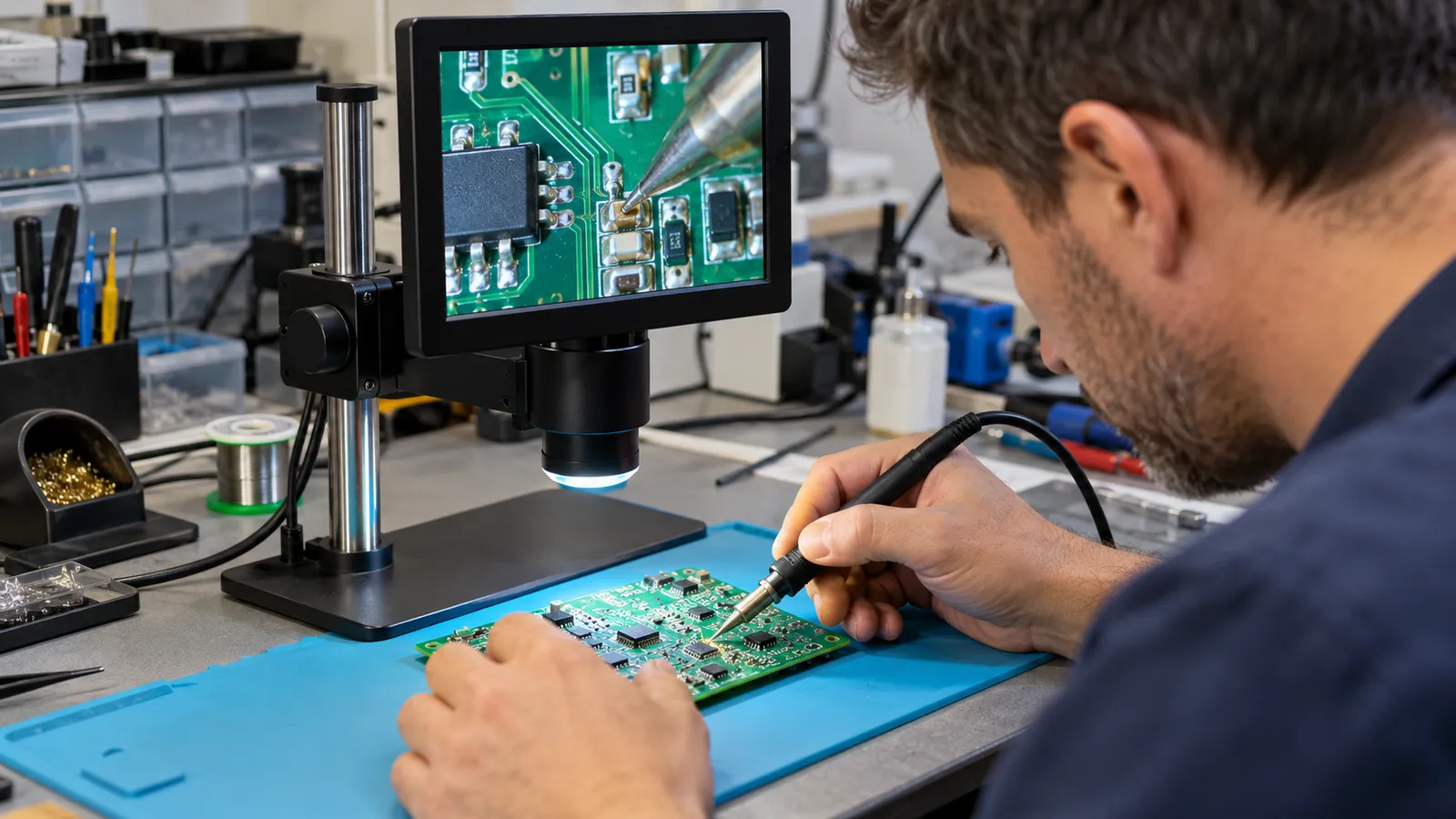

Ce contează la un microscop digital pentru lipit
Distanța de lucru, adică spațiul dintre lentilă și placă la mărirea folosită. Sub 5-10 cm, letconul nu mai încape. Stativele înalte, reglabile pe verticală, rezolvă asta.
Stabilitatea stativului. Orice vibrație se vede mărită pe ecran, iar baza metalică grea ține camera nemișcată când atingi placa.
Iluminarea reglabilă. Lipiturile lucioase reflectă lumina directă; LED-urile cu intensitate reglabilă sau iluminarea COB, difuză, arată mai bine forma lipiturii.
Întârzierea imaginii. Pe ecranele integrate, imaginea apare aproape instant; prin USB pe calculator poate apărea o mică întârziere, care incomodează la lipit, nu și la inspecție.
Microscop digital sau microscop optic
Microscopul digital privește obiectul de sus, cu lumină de sus, și e făcut pentru suprafețe: plăci electronice, monede, bijuterii, țesături, insecte, piese mici. Microscopul optic de laborator luminează preparatul de jos, prin lamă, și mărește optic de 40-1000 de ori, pentru celule și microorganisme. Cele două nu se înlocuiesc. Pentru școală și biologie, vezi comparația de microscoape, iar pentru lipit îți trebuie și o stație de lipit.
Cum reglezi un microscop digital pentru lipit
- Așază microscopul pe banc, cu ecranul în fața ta, la nivelul ochilor.
- Pune placa sub cameră și coboară camera până când placa apare clară la mărirea minimă.
- Reglează focusul fin până când pinii componentei sunt clari.
- Ridică puțin camera și refă focusul dacă vârful letconului nu încape sub ea.
- Reglează luminozitatea LED-urilor până când lipiturile nu mai strălucesc.
- Lucrează la mărirea cea mai mică la care vezi detaliul, iar pentru verificare mărește doar cât să vezi o singură lipitură.
- Salvează o poză a plăcii înainte de demontare, ca să știi unde merge fiecare componentă.
Calibrarea pentru măsurători
Multe microscoape digitale vin cu program pentru calculator care măsoară distanțe pe imagine. Ca măsurătorile să fie corecte, programul se calibrează la fiecare mărire, cu o riglă de calibrare sau cu un obiect de dimensiune cunoscută: îi spui programului câți milimetri are o distanță de pe imagine, iar el calculează restul. Dacă schimbi înălțimea camerei sau zoomul, calibrarea se reface. Fără calibrare, cifrele afișate sunt doar orientative.
Microscopul digital la reparații de telefoane și ceasuri
La telefoane, microscopul digital arată pinii conectorilor, lipiturile microcipurilor și urmele de oxidare după contactul cu apa. La ceasuri, arată uzura pivoților și a roților dințate. În ambele cazuri contează distanța de lucru și stabilitatea stativului mai mult decât mărirea maximă. Un ecran mare, pus în fața ochilor, înlocuiește aplecatul peste lupă și reduce oboseala la lucru de ore întregi.
Fotografiile ca dovadă
În service, o poză înainte și după reparație arată clientului ce s-a găsit și ce s-a schimbat. La controlul calității, pozele cu defecte se atașează rapoartelor. Salvează pozele cu nume care spun ce sunt, data și piesa, ca să le găsești ușor mai târziu.
Iluminarea din lateral
LED-urile din jurul obiectivului luminează de sus și aplatizează relieful. Pentru zgârieturi și gravuri, o lampă mică ținută din lateral scoate în evidență detaliile.
Microscoapele digitale în meserii
Un electronist lipește și verifică componente SMD, iar un bijutier controlează monturile, pietrele și gravurile. Un inspector de calitate în producție fotografiază defectele pieselor, iar un profesor de biologie arată la clasă insecte, frunze și semințe pe ecran.
Ce verifici înainte să cumperi un microscop digital
- Ecranul: 7 inch sau mai mare pentru lucru de ore.
- Stativul: metalic, reglabil pe înălțime.
- Distanța de lucru la mărire mică.
- Camera: rezoluție reală, nu doar declarată pentru poze.
- Iluminarea: LED reglabil sau COB.
- Conectarea: USB, card de memorie, sistem de operare.
- Alimentarea: acumulator inclus sau nu.
