Cel mai bun invertor fotovoltaic hibrid off-grid pentru o casă are 5-6 kW, merge pe baterii de 48 V, are două regulatoare MPPT pentru panouri orientate diferit, comută singur între panouri, baterie și rețea și se poate urmări din telefon. Pentru o cabană sau o rulotă, un invertor de 2 kW pe 12 V e suficient, iar pentru o casă mare sau un atelier, unul de 8-11 kW. Toate invertoarele de aici sunt off-grid, adică pentru consum propriu și rezervă la căderi de curent, nu pentru vândut energie în rețea. Am comparat opt invertoare hibride off-grid, de la 2,2 la 11 kW.
Pentru o casă, Growatt SPF 6000 ES Plus are 6 kW pe 48 V, două MPPT, funcție UPS și monitorizare prin WiFi. Pentru o casă mare sau un atelier, ANENJI de 11 kW are două MPPT și un regulator de 160 A. Pentru o cabană, EASUN SMH II are 2,2 kW pe 12 V și regulator MPPT de 60 A.
Cele 8 invertoare fotovoltaice comparate, pe rând

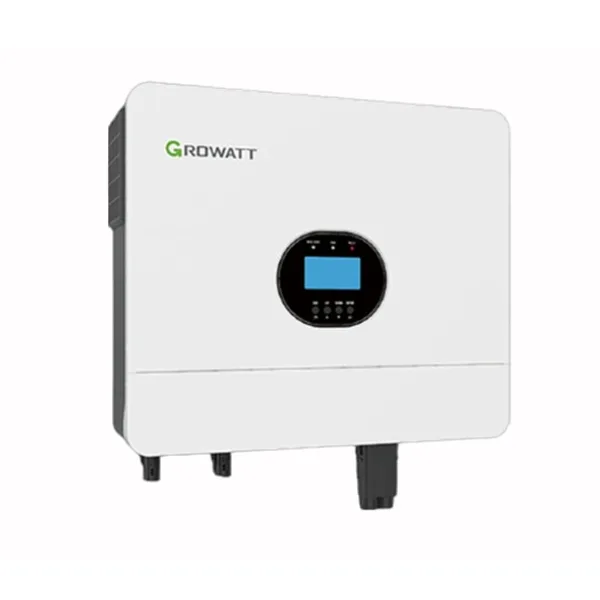

Growatt SPF 6000 ES Plus, 6 kW, 48 V, 2 MPPT, Shine WiFi-X
Invertor off-grid monofazat Growatt SPF 6000 ES Plus, de 6 kW nominal și 12 kW de vârf, cu undă sinusoidală pură la 230 V, pe baterii de 48 V (Li-ion, LiFePO4 sau plumb-acid, după setări). Are 2 trackere MPPT independente, domeniu MPPT de aproximativ 120-450 V, Voc maxim de 500 V, putere fotovoltaică recomandată de până la 8 kW și curent total de încărcare de 100 A. Are funcție UPS și se poate lega în paralel până la 6 unități. Vine cu dongle Shine WiFi-X.
Cele două MPPT îți lasă să pui panouri pe două fețe ale acoperișului, iar legarea în paralel înseamnă că poți crește sistemul mai târziu cu încă un invertor, chiar și pe trei faze. Monitorizarea din aplicație e inclusă.
Eficiența maximă declarată de vânzător, de aproximativ 93%, e mai mică decât cifrele de 98% declarate la alte invertoare off-grid.
- Putere
- 6 kW, vârf 12 kW
- Baterie
- 48 V
- MPPT
- 2, 120-450 V
- PV recomandat
- până la 8 kW
- Paralel
- până la 6 unități
- Monitorizare
- Shine WiFi-X
Plusuri
- 2 MPPT
- Se extinde în paralel
Minusuri
- Eficiență declarată mai mică

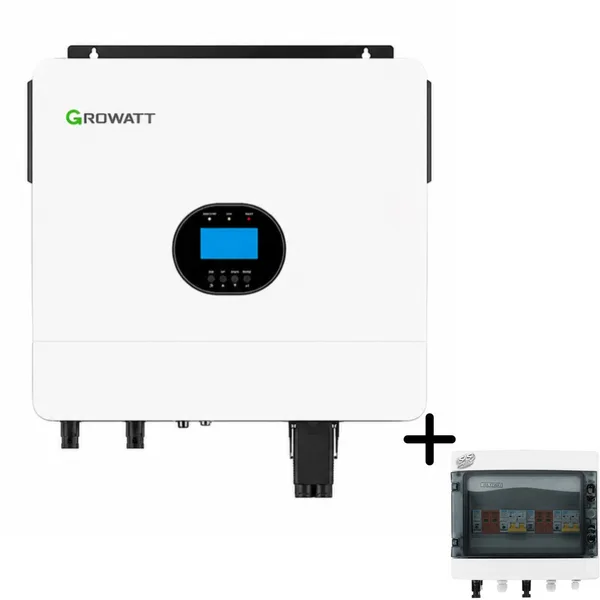

Growatt SPF 6000 ES Plus, cu cutie de protecție fotovoltaică pe 2 șiruri
Același invertor Growatt SPF 6000 ES Plus de 6 kW, cu putere de vârf de 12 kVA, putere maximă a panourilor de 8 kW și 2 MPPT, vândut împreună cu o cutie de protecție fotovoltaică SLSpeed pentru 2 șiruri, la 600 V DC, cu protecție la supratensiune și trăsnet, siguranțe, conectori MC4 și grad IP65. Poate funcționa cu sau fără baterii de 48 V. Cântărește 13,5 kg.
Cutia de protecție de pe partea de curent continuu e obligatorie într-o instalație corectă, între panouri și invertor; aici vine potrivită pentru cele două șiruri ale invertorului.
Vânzătorul spune că garanția e valabilă doar cu montaj făcut de personal autorizat ANRE.
- Putere
- 6 kW, vârf 12 kVA
- PV maxim
- 8 kW
- MPPT
- 2
- Cutie DC
- 2 șiruri, 600 V, IP65
- Fără baterii
- da
- Greutate
- 13,5 kg
Plusuri
- Cu cutie de protecție
- Merge și fără baterii
Minusuri
- Garanție doar cu montaj ANRE

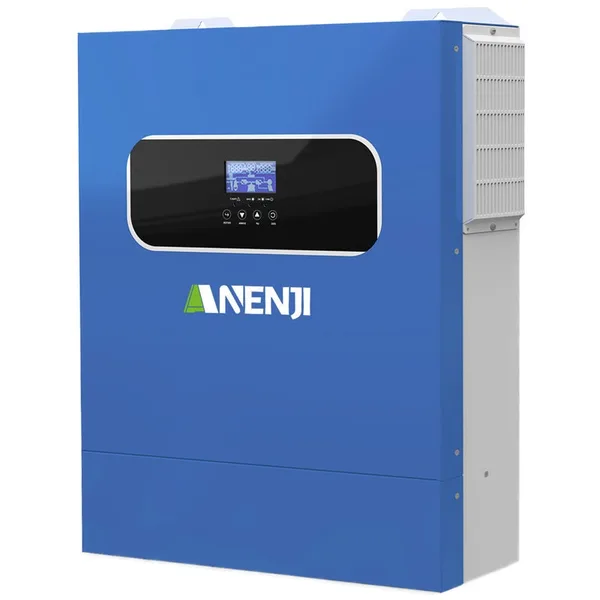

ANENJI, 11 kW, 48 V, 2 MPPT, regulator 160 A
Invertor hibrid solar ANENJI de 11.000 W, de la 48 V DC la 230 V AC, cu undă sinusoidală pură și factor de putere 1,0. Are 2 MPPT, regulator MPPT de 160 A, intrare fotovoltaică de până la 500 V DC, comunicare RS485 cu bateriile LiFePO4 și funcționează și fără baterii. Are capac detașabil de protecție la praf, grad IP21, și cântărește 14,8 kg.
La 11 kW alimentezi simultan aparate mari, ca o pompă de căldură, un cuptor și o mașină de spălat, sau un atelier cu unelte electrice. Comunicarea RS485 cu bateria lasă invertorul să citească starea reală a bateriei LiFePO4, nu doar tensiunea.
Gradul IP21 cere montaj în interior, într-o încăpere uscată.
- Putere
- 11 kW
- Baterie
- 48 V, LiFePO4 prin RS485
- MPPT
- 2, regulator 160 A
- PV
- până la 500 V DC
- Protecție
- IP21
- Greutate
- 14,8 kg
Plusuri
- 11 kW
- RS485 cu bateria
Minusuri
- Doar interior

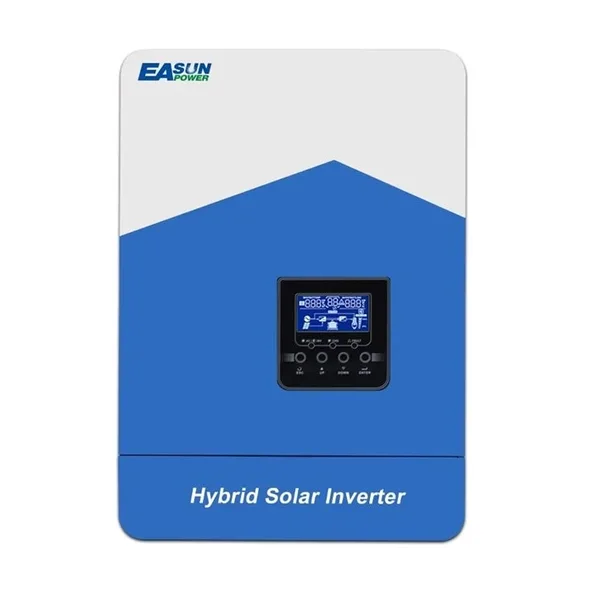

EASUN SMH III, 6,2 kW, 48 V, MPPT 120 A, WiFi
Invertor off-grid hibrid EASUN SMH III de 6,2 kW, pe 48 V, cu undă sinusoidală pură și regulator MPPT de 120 A. Acceptă panouri de până la 6500 W, cu tensiune de intrare între 60 și 500 V DC, și baterii gel, AGM, Li-ion, LiFePO4 sau acid. Funcționează și fără baterii, are modul WiFi inclus pentru iOS și Android și eficiență declarată de 98%. Cântărește 10 kg.
Faptul că merge fără baterii îți lasă să începi cu panourile și invertorul și să adaugi bateriile mai târziu. Compatibilitatea cu aproape orice tip de baterie e utilă dacă ai deja baterii de alt tip.
Descrierea dă două valori diferite pentru tensiunea maximă a panourilor, 450 și 500 V, deci limita trebuie confirmată în manual înainte de a dimensiona șirul.
- Putere
- 6,2 kW
- Baterie
- 48 V, mai multe tipuri
- MPPT
- 120 A, 60-500 V
- PV maxim
- 6500 W
- WiFi
- inclus
- Greutate
- 10 kg
Plusuri
- Merge fără baterii
- WiFi inclus
Minusuri
- Tensiune PV maximă neclară

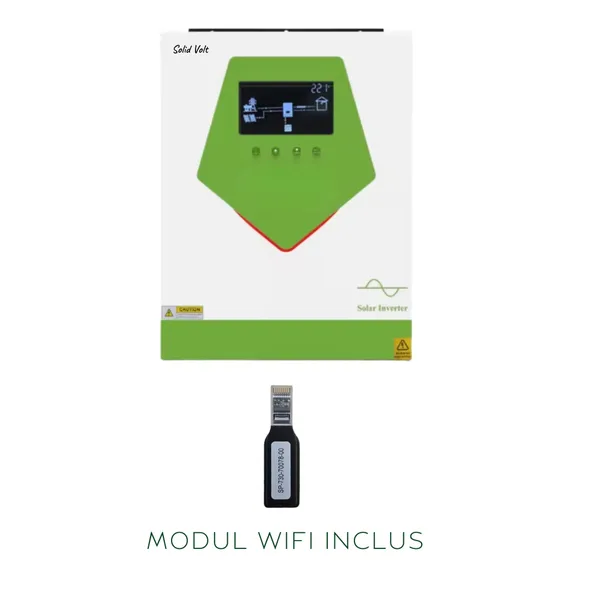

SOLID VOLT, 6,5 kW, 48 V, MPPT inclus
Invertor hibrid SOLID VOLT de 6,5 kW, pe 48 V, cu undă sinusoidală pură și regulator MPPT inclus, pentru funcționare off-grid sau hibridă cu panouri, baterii, rețea sau generator. Specificațiile date de vânzător: încărcare a bateriei de aproximativ 100 A, domeniu MPPT de aproximativ 60-450 V DC, ieșire 220-240 V.
Combină în aceeași carcasă invertorul, regulatorul solar și încărcarea bateriilor, la o putere potrivită pentru o casă.
Vânzătorul scrie singur că specificațiile sunt estimative, pe baza produselor similare, deci trebuie cerute specificațiile producătorului înainte de proiectare.
- Putere
- 6,5 kW
- Baterie
- 48 V
- Încărcare
- aproximativ 100 A
- MPPT
- aproximativ 60-450 V
- Ieșire
- 220-240 V
Plusuri
- 6,5 kW
- Totul într-o carcasă
Minusuri
- Specificații estimative

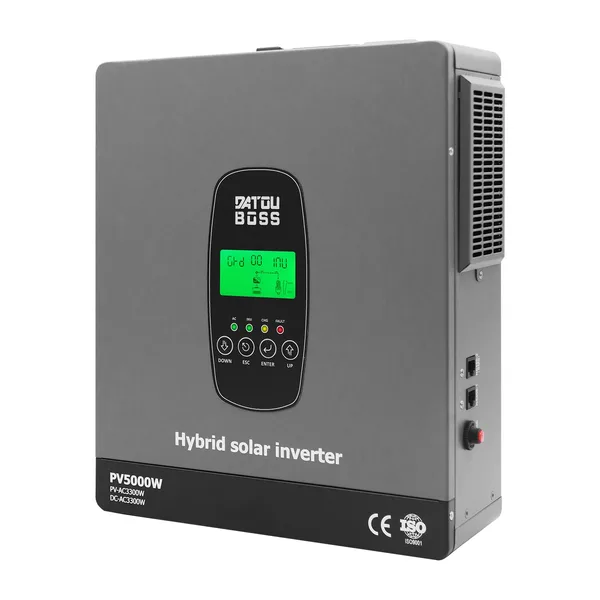

DATOUBOSS, 3300 W, 24 V, MPPT, Voc 450 V
Invertor solar hibrid DATOUBOSS de 3300 W, de la 24 V DC la 230 V AC, cu undă sinusoidală pură, regulator MPPT și afișaj LCD. Tensiunea maximă în gol a panourilor e de 450 V DC, putere maximă de ieșire de 3000 W. Are protecții la scurtcircuit, supracurent, supratensiune, subtensiune, supratemperatură și suprasarcină, eficiență declarată de 98%.
Pe 24 V, e mărimea potrivită pentru o casă de vacanță sau o cabană cu frigider, iluminat, pompă de apă și câteva aparate, unde 12 V ar cere cabluri prea groase.
Specificațiile dau grade de protecție diferite, IP21 și IP65; trebuie montat în interior, ca un invertor IP21.
- Putere
- 3300 W, ieșire maximă 3000 W
- Baterie
- 24 V
- PV Voc
- 450 V
- Afișaj
- LCD
- Eficiență
- 98%, declarat
Plusuri
- 24 V
- Multe protecții
Minusuri
- Grad IP neclar

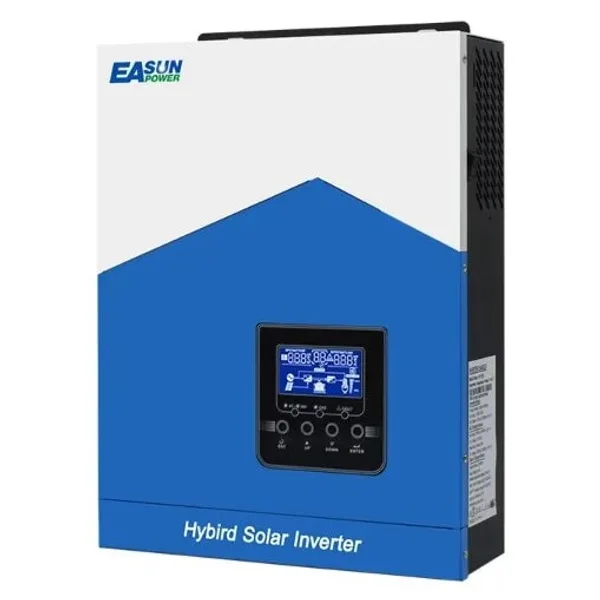

EASUN SMH II, 2,2 kW, 12 V, MPPT 60 A, WiFi
Invertor off-grid hibrid EASUN SMH II de 2,2 kW nominal și 4 kW de vârf, pe 12 V, cu undă sinusoidală pură, regulator MPPT de 60 A și modul WiFi inclus, cu aplicația SMARTESS. Timpul de transfer e de 10 ms pentru calculatoare și 20 ms pentru aparate casnice, eficiența maximă de 98%. Are 40,5 x 28,6 x 9,8 cm și 4,5 kg.
Pe 12 V merge cu o singură baterie de mașină sau de rulotă, deci e potrivit pentru o cabană, o rulotă sau o anexă. Timpul de transfer de 10 ms înseamnă că un calculator nu se oprește la căderea rețelei.
Pe 12 V, la puterea maximă, curentul din baterie e foarte mare și cere cabluri groase și scurte.
- Putere
- 2,2 kW, vârf 4 kW
- Baterie
- 12 V
- MPPT
- 60 A
- Transfer
- 10-20 ms
- WiFi
- inclus, SMARTESS
- Greutate
- 4,5 kg
Plusuri
- Pe 12 V
- Transfer rapid
Minusuri
- Curent mare din baterie

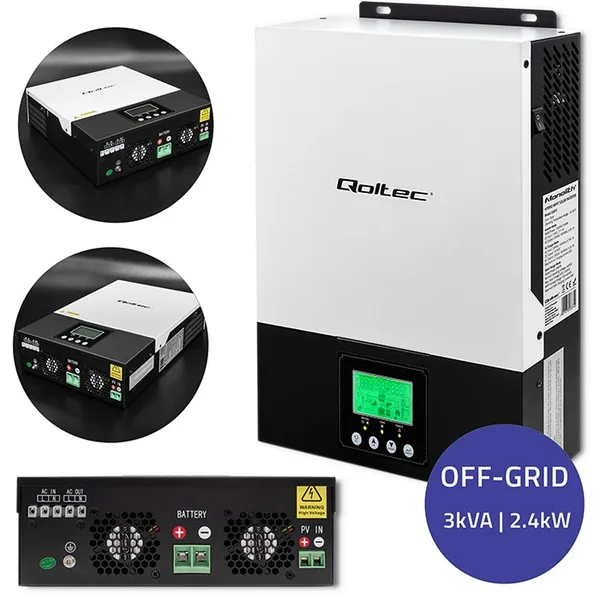

Qoltec, hibrid off-grid, MPPT 80 A, afișaj LCD
Invertor solar hibrid off-grid Qoltec, cu undă sinusoidală pură, regulator MPPT de 80 A, încărcare a bateriei, protecție la supraîncărcare și afișaj LCD. Eficiența declarată e de 95%, temperatura de lucru între -10 și 50 °C. Are 410 x 350 x 175 mm și 5,1 kg.
Combină invertorul, încărcătorul și regulatorul solar într-o carcasă compactă, de numai 5 kg.
Puterea apare în trei feluri diferite, 6 kVA în titlu, 2,4 kW și 3000 W în specificații; tensiunea bateriei nu e declarată. Trebuie verificate specificațiile producătorului înainte de a-l alege.
- MPPT
- 80 A
- Putere
- contradictorie, 2,4-3 kW
- Eficiență
- 95%
- Greutate
- 5,1 kg
Plusuri
- Ușor
Minusuri
- Putere neclară
Cele 8 invertoare, pe scurt
| Invertor | Putere | Baterie | MPPT | Fără baterii |
|---|---|---|---|---|
| Growatt SPF 6000 ES Plus | 6 kW | 48 V | 2 | da |
| Growatt cu cutie de protecție | 6 kW | 48 V | 2 | da |
| ANENJI | 11 kW | 48 V | 2, 160 A | da |
| EASUN SMH III | 6,2 kW | 48 V | 1, 120 A | da |
| SOLID VOLT | 6,5 kW | 48 V | inclus | nedeclarat |
| DATOUBOSS | 3,3 kW | 24 V | inclus | nedeclarat |
| EASUN SMH II | 2,2 kW | 12 V | 1, 60 A | nedeclarat |
| Qoltec | 2,4-3 kW, neclar | nedeclarată | 80 A | nedeclarat |
Cât curent trage invertorul din baterie
Puterea pe care invertorul o dă în casă vine, noaptea, din baterie. Cu cât tensiunea bateriei e mai mică, cu atât curentul care trece prin cabluri e mai mare, la aceeași putere. Am calculat curentul la puterea nominală a fiecărui invertor și energia dintr-o baterie de 100 Ah la tensiunea lui, fără pierderile din invertor, care adaugă încă vreo 5-10%.
| Invertor | Putere | Tensiune baterie | Curent din baterie | Energie în 100 Ah |
|---|---|---|---|---|
| EASUN SMH II | 2200 W | 12 V | 183 A | 1,2 kWh |
| DATOUBOSS | 3300 W | 24 V | 138 A | 2,4 kWh |
| Growatt SPF 6000 | 6000 W | 48 V | 125 A | 4,8 kWh |
| EASUN SMH III | 6200 W | 48 V | 129 A | 4,8 kWh |
| ANENJI | 11.000 W | 48 V | 229 A | 4,8 kWh |
Tabelul explică de ce invertoarele de casă sunt pe 48 V. Invertorul de 2,2 kW pe 12 V trage mai mult curent din baterie decât cel de 6 kW pe 48 V, deși dă de aproape trei ori mai puțină putere. Curentul mare cere cabluri foarte groase, siguranțe mari și conexiuni perfect strânse, altfel cablurile se încălzesc și pierd energie. Iar o baterie de 100 Ah ține de patru ori mai multă energie la 48 V decât la 12 V. Pentru o casă care vrea să treacă noaptea pe baterie, cu un consum de câțiva kWh, 48 V e singura variantă practică. La invertoarele de 11 kW, chiar și pe 48 V, curentul ajunge la peste 200 A, deci cablurile dintre baterie și invertor se dimensionează cu grijă.
Off-grid, on-grid și hibrid
Invertorul on-grid lucrează doar legat la rețea: transformă energia de la panouri și o trimite în casă, iar surplusul în rețea. Când pică rețeaua, se oprește și el, din motive de siguranță, chiar dacă afară e soare. Invertorul off-grid din articolul ăsta lucrează cu baterii și alimentează casa independent de rețea; rețeaua sau un generator sunt folosite doar ca sursă de rezervă pentru încărcare. Invertorul hibrid on-grid face amândouă: injectează în rețea și ține casa pe baterie la căderi.
Diferența contează în România din cauza statutului de prosumator. Ca să vinzi sau să compensezi energia trimisă în rețea, ai nevoie de un invertor potrivit pentru racordare, care îndeplinește cerințele operatorului de distribuție, și de o instalație făcută și racordată de un electrician autorizat ANRE. Invertoarele off-grid de aici nu sunt făcute pentru asta. Sunt alegerea bună pentru o cabană fără rețea, pentru o casă care vrea independență la căderi de curent sau pentru cine vrea să-și consume singur energia produsă, fără contract de prosumator. Pentru un sistem complet, cu panouri, invertor și structură, vezi și comparația de kituri fotovoltaice.
Cum dimensionezi un invertor off-grid
- Adună puterea aparatelor care pot merge în același timp, nu pe a tuturor aparatelor din casă.
- Adaugă o rezervă de 20-30% peste această sumă, pentru că invertorul nu trebuie să lucreze tot timpul la maximum.
- Verifică puterea de vârf pentru aparatele cu motor, ca frigiderul, pompa sau compresorul, care trag la pornire de câteva ori puterea nominală.
- Alege tensiunea bateriei: 12 V pentru cabane mici, 24 V pentru case de vacanță, 48 V pentru case.
- Calculează consumul de noapte în kWh și alege capacitatea bateriei după el.
- Dimensionează panourile după puterea fotovoltaică maximă și tensiunea maximă a regulatorului MPPT.
- Verifică dacă invertorul trebuie să meargă și fără baterii, la început.
- Lasă montajul și racordarea pe seama unui electrician autorizat ANRE.
Tensiunea maximă a panourilor, cifra care strică invertoare
Regulatorul MPPT are o tensiune maximă de intrare, de exemplu 450 sau 500 V. Panourile legate în serie, într-un șir, își adună tensiunile, iar tensiunea în gol a unui panou crește când e frig. Într-o dimineață geroasă și senină, un șir dimensionat la limită vara poate trece de maximul invertorului și să-l strice. Proiectantul calculează tensiunea șirului la cea mai mică temperatură din zonă, nu la cea din specificațiile panoului, care e dată pentru 25 °C. E motivul pentru care cifrele contradictorii din descrierea unui invertor, cum e cazul EASUN SMH III, trebuie lămurite din manual înainte de montaj.

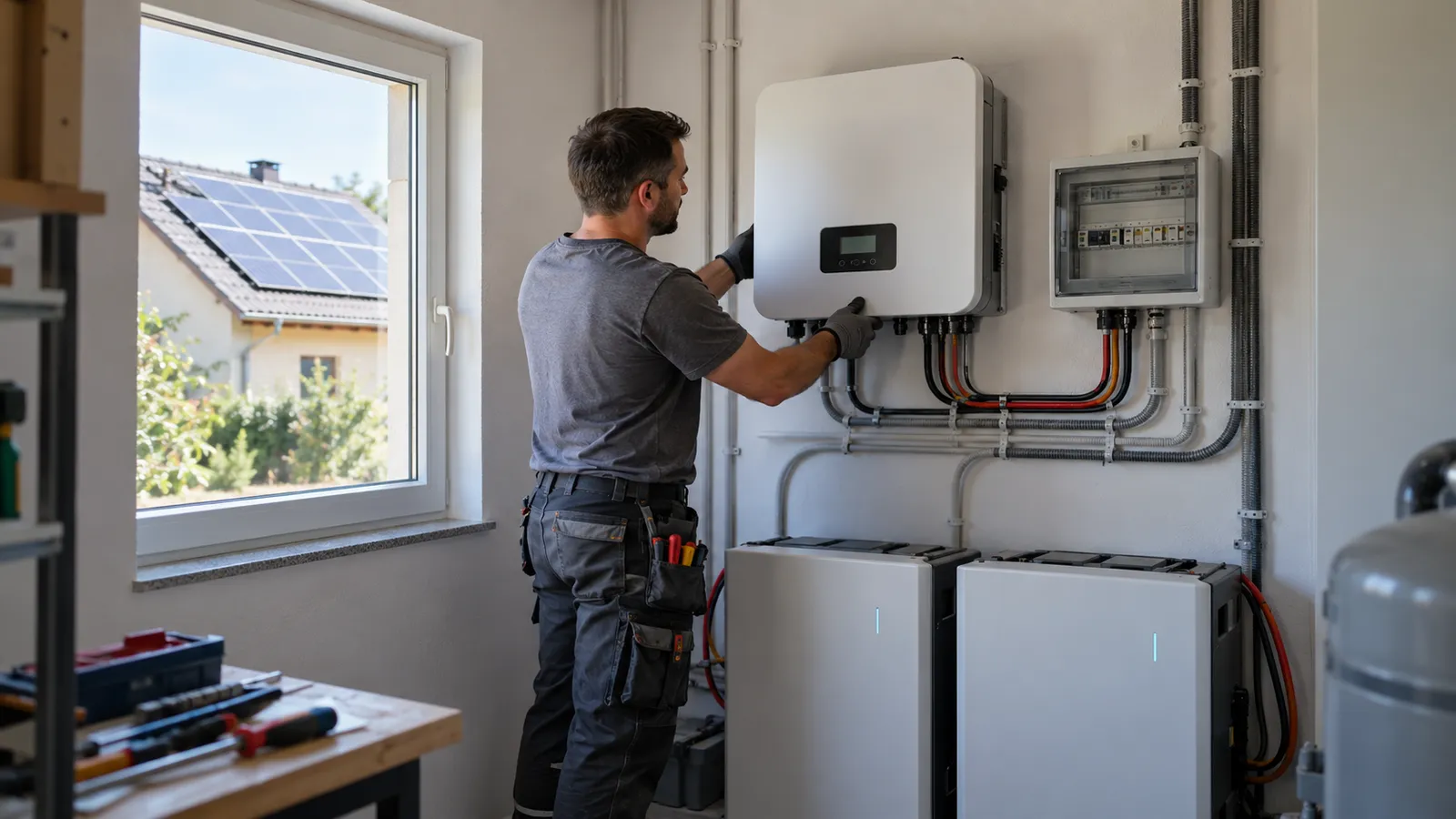

Unde se montează invertorul
Majoritatea invertoarelor off-grid au grad de protecție IP21, deci se montează în interior, într-o cameră uscată, pe un perete care nu arde, cu spațiu liber în jur pentru aerisire. Ventilatoarele lor fac zgomot sub sarcină, așa că un dormitor nu e locul potrivit. Bateriile stau aproape, ca cablurile groase să fie scurte. Pentru încăperile de la mansardă, care se încing vara, temperatura maximă de lucru, de 50-60 °C la invertoarele comparate, devine o limită reală.
Invertoarele fotovoltaice în meserii

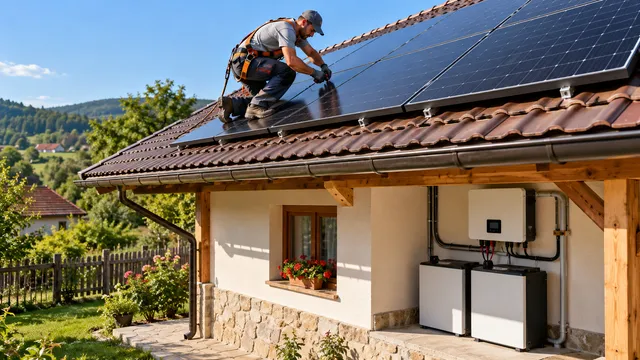

Un instalator de panouri solare montează panourile, invertorul, cutiile de protecție și bateriile, și știe ce invertor se potrivește fiecărei case. Un electrician constructor leagă invertorul la tabloul casei și face protecțiile de pe partea de curent alternativ, iar un inginer în energie regenerabilă proiectează sistemul, de la numărul de panouri pe șir la capacitatea bateriilor.
Ce verifici înainte să cumperi un invertor fotovoltaic
- Tipul: off-grid, on-grid sau hibrid on-grid, după ce vrei să faci.
- Puterea nominală și de vârf, după consumul simultan.
- Tensiunea bateriei: 12, 24 sau 48 V.
- MPPT: câte, tensiunea maximă și curentul de încărcare.
- Funcționarea fără baterii, dacă vrei să începi doar cu panouri.
- Compatibilitatea cu bateriile: LiFePO4, plumb, comunicare RS485.
- Monitorizarea: WiFi inclus sau separat.
- Gradul IP și locul de montaj.
