Cel mai bun kit fotovoltaic off-grid e cel la care panourile, bateria și invertorul sunt dimensionate unul după altul, nu cel cu invertorul cel mai mare. La o casă sau o cabană locuită îți trebuie cel puțin 1,5-2 kW de panouri, baterii de 2-5 kWh și invertor hibrid cu regulator MPPT. Pentru o rulotă sau o cabană de weekend ajung 180-360 W de panouri și o baterie de 100-200 Ah. Am comparat nouă kituri și seturi, de la un panou de 30 W la 4,6 kW de panouri.
Pentru o casă sau o cabană locuită, kitul de 3,2 kW are patru panouri de 455 W, invertor hibrid cu undă sinusoidală pură și două baterii LiFePO4 de 100 Ah. Pentru o cabană de weekend sau o stână, kitul de 360 W are două panouri de 180 W, regulator MPPT Epever, baterie AGM de 190 Ah și invertor cu undă sinusoidală pură. Pentru sisteme mari, setul de 10 panouri Canadian Solar de 460 W dă 4,6 kW.
Cele 9 kituri fotovoltaice comparate, pe rând

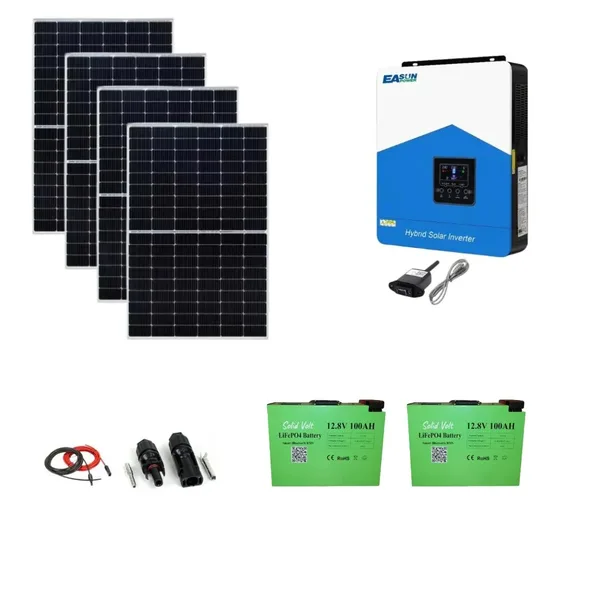

Kit fotovoltaic 3,2 kW, LiFePO4
Kit off-grid cu 4 panouri monocristaline de 455 W, adică 1,82 kW de panouri, invertor hibrid EASUN cu undă sinusoidală pură de 3,2 kW, 2 baterii LiFePO4 de 100 Ah, 20 m de cablu solar de 4 mm² și conectori MC4.
E singurul kit complet dintre cele comparate cu baterii cu litiu, care suportă descărcări adânci și mult mai multe cicluri decât cele AGM sau gel. Invertorul hibrid are regulatorul de încărcare integrat și poate lua curent și de la rețea sau de la un generator când nu e soare.
În medie, cele 1,82 kW de panouri produc în jur de 6 kWh pe zi în România, suficient pentru un frigider, iluminat, televizor și pompa de apă într-o casă locuită.
- Panouri
- 4 x 455 W
- Invertor
- hibrid, 3,2 kW, sinus pur
- Baterii
- 2 x LiFePO4 100 Ah
- Cablu
- 20 m, 4 mm²
- Conectori
- MC4
Plusuri
- Baterii cu litiu
- Invertor hibrid
Minusuri
- Structura de prindere nu e inclusă

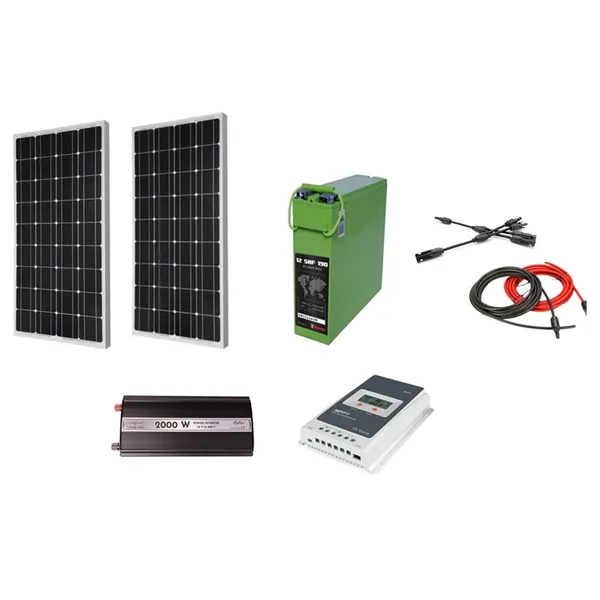

Kit fotovoltaic 360 W, AGM 190 Ah
Kit cu 2 panouri monocristaline de 180 W, regulator Epever MPPT 30 A, baterie AGM de 190 Ah, invertor cu undă sinusoidală pură de 2000 W la vârf și 1200 W continuu, 20 m de cablu de 6 mm² și conectori pentru legare în paralel.
Regulatorul MPPT scoate mai multă energie din panouri decât unul PWM, iar bateria mare, de 190 Ah, ține aparatele mici câteva zile cu cer acoperit. Undă sinusoidală pură înseamnă că merg și frigidere, pompe și centrale.
Producătorul îl dă pentru rulote, case de vacanță, containere, stupine și stâne.
- Panouri
- 2 x 180 W
- Regulator
- Epever MPPT 30 A
- Baterie
- AGM 190 Ah
- Invertor
- sinus pur, 1200 W continuu
- Greutate
- 65 kg
Plusuri
- Regulator MPPT
- Baterie mare
Minusuri
- Panouri puține pentru bateria mare

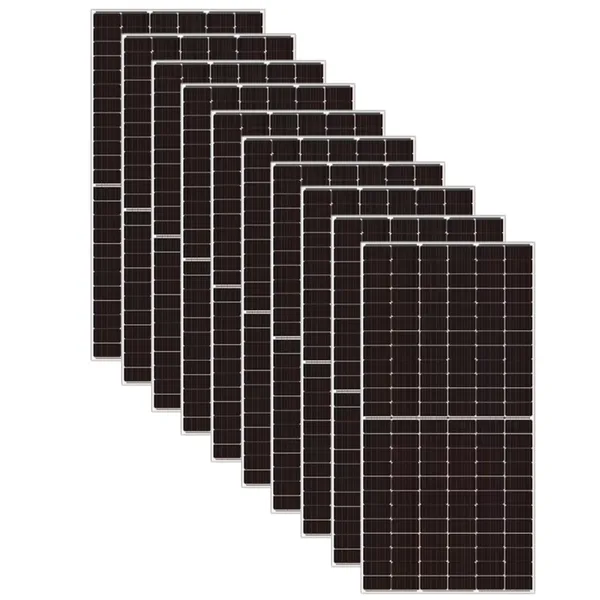

Canadian Solar, set de 10 panouri de 460 W
Set de 10 panouri Canadian Solar CS6.1-54TD de 460 W, adică 4,6 kW, cu celule N-Type TOPCon, eficiență de 22,5%, protecție IP68 și 3 diode de bypass.
E un set de panouri, nu un kit complet: invertorul, bateriile, structura și cablurile se aleg separat, de obicei de instalator. Eficiența de 22,5% e cea mai mare dintre panourile comparate, deci produci mai mult pe același acoperiș.
Fiecare panou are 1800 x 1134 mm și 22,7 kg. Merge în sisteme off-grid și în sisteme legate la rețea.
- Panouri
- 10 x 460 W
- Putere totală
- 4,6 kW
- Celule
- N-Type TOPCon
- Eficiență
- 22,5%
- Dimensiuni panou
- 1800 x 1134 mm
- Greutate panou
- 22,7 kg
Plusuri
- Eficiență mare
- Off-grid sau on-grid
Minusuri
- Doar panourile

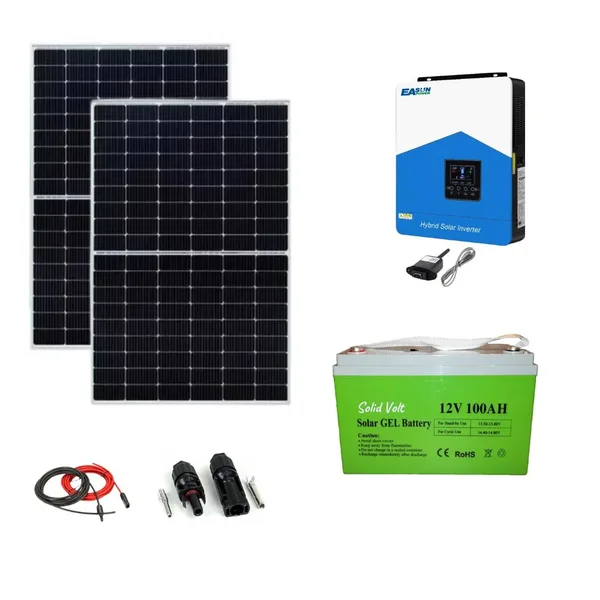

Kit fotovoltaic 900 W, invertor hibrid 2,2 kW
Kit cu 2 panouri monocristaline de 450 W, invertor hibrid de 2,2 kW nominal și 4 kW la vârf, cu undă sinusoidală pură și regulator MPPT de 60 A, baterie gel de 100 Ah și 20 m de cablu.
Invertorul hibrid are regulatorul integrat și acceptă până la 2000 W de panouri, deci sistemul se poate extinde ulterior. Panourile au eficiență de 21,1%.
Bateria gel de 100 Ah la 12 V stochează în jur de 1,2 kWh, din care e bine să folosești cel mult jumătate. E bateria care limitează kitul; o a doua baterie îl face mult mai util.
- Panouri
- 2 x 450 W
- Invertor
- hibrid, 2,2 kW, sinus pur
- Regulator
- MPPT 60 A, integrat
- Baterie
- gel 100 Ah
- Extindere
- până la 2000 W panouri
Plusuri
- Se poate extinde
- MPPT integrat
Minusuri
- Baterie mică

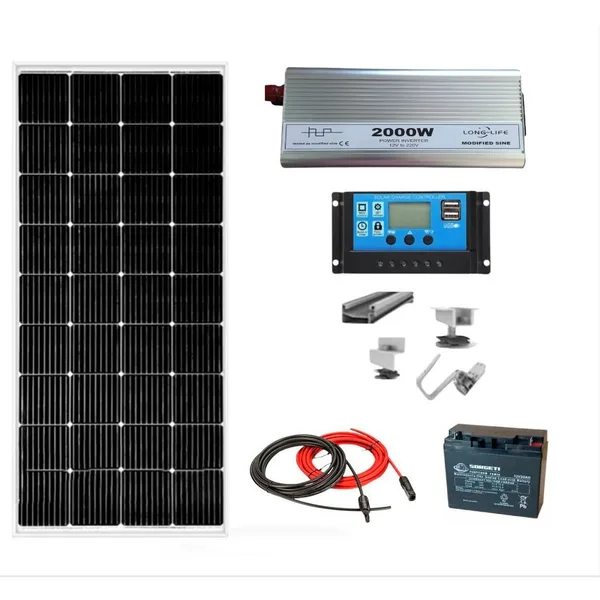

Kit fotovoltaic 180 W, invertor 2000 W
Kit cu un panou monocristalin de 180 W, regulator de 30 A, baterie AGM de 20 Ah, invertor de 2000 W pentru 12 și 24 V, 20 m de cablu și structură de prindere pentru acoperiș de țiglă sau tablă.
E singurul kit dintre cele comparate care include structura de prindere. Panoul de 180 W ține o baterie de rulotă încărcată pentru iluminat, telefoane și un frigider mic de 12 V.
Bateria de 20 Ah e mică pentru invertorul de 2000 W: la consumatori mari se descarcă în câteva minute. Pentru aparate de 230 V folosite mult, ia o baterie mai mare.
- Panou
- 180 W
- Regulator
- 30 A
- Baterie
- AGM 20 Ah
- Invertor
- 2000 W, 12/24 V
- Structură
- inclusă
Plusuri
- Structură inclusă
- Compact
Minusuri
- Baterie foarte mică

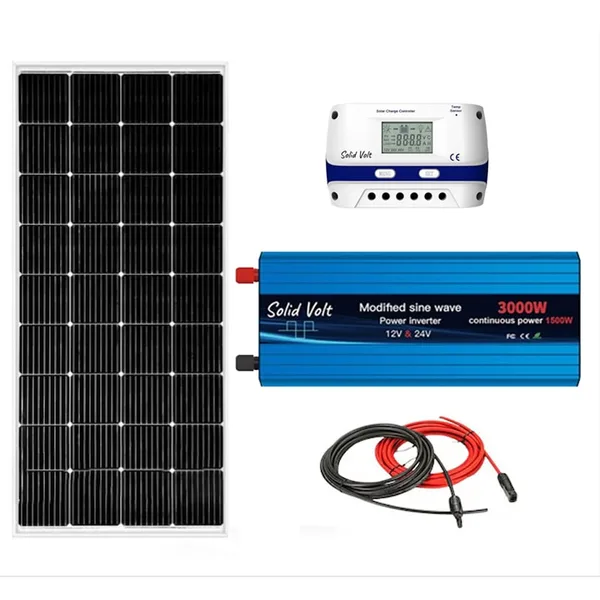

Solid Volt, kit 200 W, invertor 3000 W
Kit cu un panou monocristalin de 200 W și eficiență de 18,32%, regulator PWM de 30 A Solid Volt pentru 12 și 24 V, invertor cu sinus modificat de 3000 W și 20 m de cablu.
Nu include baterie, deci o alegi separat, după consum. Regulatorul acceptă până la 390 W de panouri pe 12 V și 780 W pe 24 V, deci se poate adăuga un al doilea panou.
Invertorul cu sinus modificat merge la becuri, scule și încărcătoare, dar nu e potrivit pentru motoare, pompe și aparate sensibile.
- Panou
- 200 W, 18,32%
- Regulator
- PWM 30 A
- Invertor
- 3000 W, sinus modificat
- Baterie
- nu e inclusă
Plusuri
- Alegi bateria
- Regulator extensibil
Minusuri
- Sinus modificat

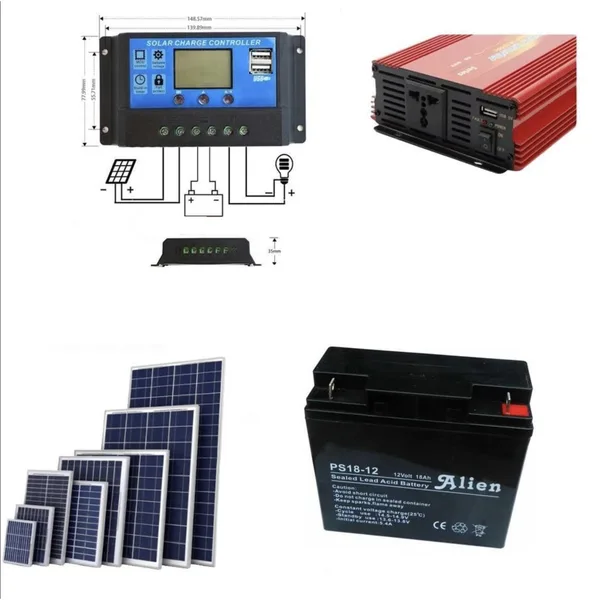

Kit solar 100 W, acumulator 18 Ah
Kit complet cu panou fotovoltaic de 100 W, regulator de 30 A, invertor de 1000 W și acumulator de 18 Ah.
E un kit pentru consum mic: iluminat LED, încărcarea telefoanelor, un radio sau un laptop, într-o magazie, o cabană mică sau un chioșc. Un panou de 100 W dă în medie în jur de 0,34 kWh pe zi.
Descrierea nu precizează tipul de undă al invertorului. Acumulatorul de 18 Ah e mic pentru invertorul de 1000 W.
- Panou
- 100 W
- Regulator
- 30 A
- Invertor
- 1000 W
- Acumulator
- 18 Ah
Plusuri
- Complet
- Mic
Minusuri
- Tip de undă nedeclarat
Bluesun, kit 50 W, invertor 1000 W
Kit cu panou monocristalin Bluesun de 50 W, regulator de 30 A, baterie AGM de 12 Ah, invertor de 1000 W pentru 12 și 24 V și 20 m de cablu.
Panoul de 50 W încarcă bateria pentru câteva becuri LED și încărcarea telefoanelor. Invertorul îți dă o priză de 230 V pentru consumatori mici, folosiți puțin.
Invertorul de 1000 W e de 20 de ori mai mare decât panoul; o bucată de timp merge un aparat mare, dar bateria de 12 Ah se golește repede.
- Panou
- 50 W
- Regulator
- 30 A
- Baterie
- AGM 12 Ah
- Invertor
- 1000 W, 12/24 V
Plusuri
- Ieftin
- Priză de 230 V
Minusuri
- Panou mic

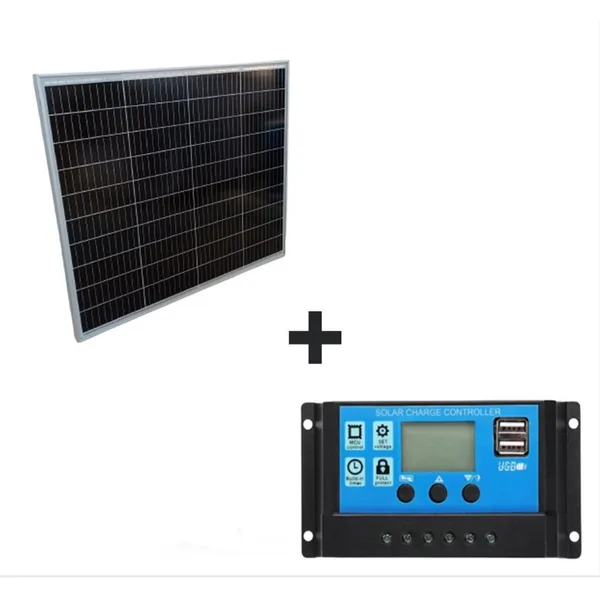

Bluesun, kit 30 W cu regulator
Kit cu panou monocristalin Bluesun de 30 W și regulator de 30 A, fără baterie și fără invertor.
E baza pentru un sistem de 12 V foarte mic: încarcă o baterie auto sau de moto, alimentează iluminatul LED de 12 V dintr-o magazie, un container sau o rulotă, ori o cameră de supraveghere.
Panoul are două diode care împiedică descărcarea bateriei în panou noaptea.
- Panou
- 30 W
- Regulator
- 30 A
- Baterie
- nu e inclusă
- Invertor
- nu e inclus
Plusuri
- Simplu
- Pentru 12 V
Minusuri
- Fără baterie și invertor
Cele 9 kituri fotovoltaice, pe scurt
| Kit | Panouri | Baterie | Invertor | Regulator |
|---|---|---|---|---|
| Kit 3,2 kW | 4 x 455 W | 2 x LiFePO4 100 Ah | hibrid 3,2 kW, sinus pur | integrat |
| Kit 360 W | 2 x 180 W | AGM 190 Ah | 2000 W, sinus pur | MPPT 30 A |
| Canadian Solar, 10 panouri | 10 x 460 W | nu | nu | nu |
| Kit 900 W | 2 x 450 W | gel 100 Ah | hibrid 2,2 kW, sinus pur | MPPT 60 A, integrat |
| Kit 180 W | 180 W | AGM 20 Ah | 2000 W | 30 A |
| Solid Volt 200 W | 200 W | nu | 3000 W, sinus modificat | PWM 30 A |
| Kit 100 W | 100 W | 18 Ah | 1000 W | 30 A |
| Bluesun 50 W | 50 W | AGM 12 Ah | 1000 W | 30 A |
| Bluesun 30 W | 30 W | nu | nu | 30 A |
Cât produc panourile și cât de mare e invertorul
Un kilowatt de panouri produce în România în medie 1.200-1.300 kWh pe an, adică în jur de 3,4 kWh pe zi. Am înmulțit puterea panourilor din fiecare kit cu 3,4 ore și am pus alături puterea invertorului.
| Kit | Panouri | Producție medie pe zi | Invertor | Invertor față de panouri |
|---|---|---|---|---|
| Canadian Solar, 10 panouri | 4600 W | 15,6 kWh | nu e inclus | - |
| Kit 3,2 kW | 1820 W | 6,2 kWh | 3200 W | de 1,8 ori |
| Kit 900 W | 900 W | 3,1 kWh | 2200 W | de 2,4 ori |
| Kit 360 W | 360 W | 1,2 kWh | 2000 W | de 5,6 ori |
| Solid Volt 200 W | 200 W | 0,7 kWh | 3000 W | de 15 ori |
| Kit 180 W | 180 W | 0,6 kWh | 2000 W | de 11 ori |
| Kit 100 W | 100 W | 0,34 kWh | 1000 W | de 10 ori |
| Bluesun 50 W | 50 W | 0,17 kWh | 1000 W | de 20 ori |
Ce iese din tabel: la kiturile mici, invertorul e de 10-20 de ori mai mare decât panourile. Un invertor de 3000 W pornește un flex sau un fierbător, dar un panou de 200 W reface energia unui fierbător de 2000 W folosit 5 minute în aproape o oră de soare plin. Puterea mare a invertorului nu înseamnă că poți folosi mult aparate mari; înseamnă doar că poți porni unul pentru scurt timp, cât ține bateria. Când compari kituri, uită-te întâi la puterea panourilor și la capacitatea bateriei, nu la cifra invertorului.
Iarna, producția scade de câteva ori față de medie: zilele sunt scurte, soarele e jos și panourile pot fi acoperite de zăpadă. Un sistem off-grid care trebuie să meargă tot anul se dimensionează pe consumul din decembrie, nu pe media anuală.
Cum dimensionezi un kit fotovoltaic
- Fă lista aparatelor și notează puterea fiecăruia și câte ore merge pe zi; adunând, afli consumul zilnic în Wh.
- Împarte consumul zilnic la 3,4 pentru media anuală sau la 1-1,5 pentru iarnă: rezultatul e puterea minimă a panourilor, în W.
- Bateria trebuie să stocheze consumul a 1-2 zile fără soare: la AGM sau gel, dublează cifra, fiindcă folosești doar jumătate.
- Invertorul trebuie să fie puțin mai mare decât suma aparatelor care merg simultan, ținând cont de vârful de pornire al motoarelor.
- Pentru frigidere, pompe și centrale, alege invertor cu undă sinusoidală pură.
- Alege regulator MPPT la sisteme de peste 200-300 W de panouri.
Undă sinusoidală pură sau modificată
Invertorul transformă curentul continuu din baterie în curent alternativ de 230 V. Cel cu undă sinusoidală pură dă un curent ca cel din priză și merge cu orice aparat. Cel cu sinus modificat dă o formă de undă în trepte, care e în regulă pentru becuri, încărcătoare și scule simple, dar face motoarele să se încălzească și să bâzâie și poate strica unele aparate electronice, pompe și centrale termice. Pentru o casă sau o cabană cu frigider și pompă, undă sinusoidală pură e obligatorie.
Regulator MPPT sau PWM
Regulatorul de încărcare stă între panouri și baterie și o protejează de supraîncărcare. Regulatorul PWM e simplu și ieftin, dar folosește panoul la tensiunea bateriei și pierde o parte din energie. Regulatorul MPPT urmărește punctul de putere maximă al panoului și scoate mai multă energie, mai ales iarna și dimineața, când panourile sunt reci și tensiunea lor e mare. La un panou mic diferența contează puțin, la sisteme de sute de wați contează.
Montajul și siguranța
Panourile se montează orientate spre sud, înclinate la 30-35 de grade pentru producție anuală bună, fără umbre de copaci sau coșuri pe ele: o umbră pe un singur panou poate scădea producția întregului șir. Structura de prindere trebuie să reziste la vânt și la zăpadă. Bateriile se țin într-un loc aerisit, ferit de îngheț și de căldură mare. Cablurile solare au secțiunea potrivită curentului, iar între baterie și invertor se pun siguranțe. Partea electrică, mai ales la sistemele mari sau legate la rețea, se face de un electrician autorizat.
Off-grid sau legat la rețea
Un sistem off-grid nu se leagă la rețea și nu trece prin procedura de prosumator, dar are nevoie de baterii, care sunt partea cea mai scumpă și se schimbă după câțiva ani. Un sistem legat la rețea, de obicei de 3-10 kW pe acoperișul unei case, trimite surplusul în rețea și îl compensează la factură, dar cere aviz de racordare de la distribuitor și contract de prosumator. Kiturile comparate sunt off-grid, cu excepția setului Canadian Solar, care merge în ambele. Pentru o casă racordată la rețea, sistemul de prosumator e de obicei soluția mai bună; kitul off-grid e pentru locurile fără rețea și ca rezervă. Ca rezervă pentru pene de curent scurte, un generator de curent e o alternativă mai ieftină.
Kitul fotovoltaic în meserii
Un instalator de panouri solare montează și conectează sisteme de la câțiva wați la zeci de kilowați, iar un electrician constructor face partea de tablou electric, protecții și împământare. Pentru un fermier, un kit off-grid alimentează o stână, o stupină, iluminatul unui grajd sau o pompă de apă pentru irigat, departe de rețea.
Ce verifici înainte să cumperi un kit fotovoltaic
- Puterea panourilor, calculată după consumul tău zilnic.
- Bateria: capacitatea în Ah și tipul, AGM, gel sau LiFePO4.
- Invertorul cu undă sinusoidală pură, pentru frigidere, pompe și centrale.
- Regulatorul MPPT la sisteme de peste câteva sute de wați.
- Ce e inclus: structură, cabluri, conectori, siguranțe.
- Off-grid sau legat la rețea, după cum ai acces la rețea.
