Cel mai bun clește de sertizat MC4 are locașuri separate pentru cablurile solare de 2,5, 4 și 6 mm², clichet care nu se deschide până la presiunea completă și un locator care ține pinul exact în poziție. O sertizare făcută bine ține zeci de ani pe acoperiș, la soare, ploaie și ger, iar una slabă se încălzește sub curent. Am comparat zece clești și truse de sertizat MC4, de la clești profesionali la truse complete cu conectori.
Pentru instalatori, Weicon MC4 are clichet cu blocare, care se eliberează doar după sertizarea completă, și deblocare de urgență. Pentru forță mare la 6 mm², Leader strânge cu 1,2 tone și are locator pentru pin. Pentru un sistem fotovoltaic montat o dată, trusa cu clește, conectori de 30 A, decuplator și clește de dezizolat are tot ce trebuie.
Cei 10 clești de sertizat MC4 comparați, pe rând

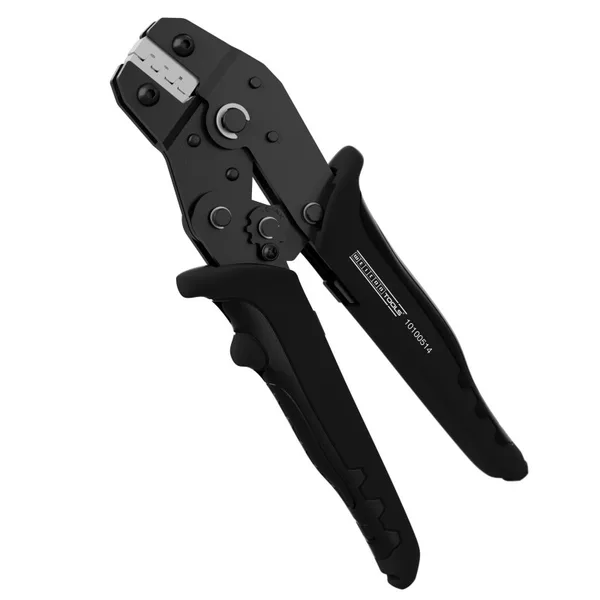

Weicon Tools, clește de sertizare MC4
Clește de sertizare Weicon pentru conectori MC4, cu mecanism de clichet cu blocare automată și deblocare de urgență integrată în mâner.
Cleștele nu se deschide până nu termină sertizarea, deci fiecare pin e strâns complet și la fel ca precedentul. Deblocarea de urgență te scoate din încurcătură dacă ai pus pinul greșit. Weicon e o marcă germană cunoscută pentru unelte de electrician.
Pagina produsului nu dă lungimea și greutatea.
- Conectori
- MC4
- Mecanism
- clichet cu blocare
- Siguranță
- deblocare de urgență
- Marcă
- Weicon
Plusuri
- Clichet cu blocare
- Deblocare de urgență
Minusuri
- Fără dimensiuni declarate

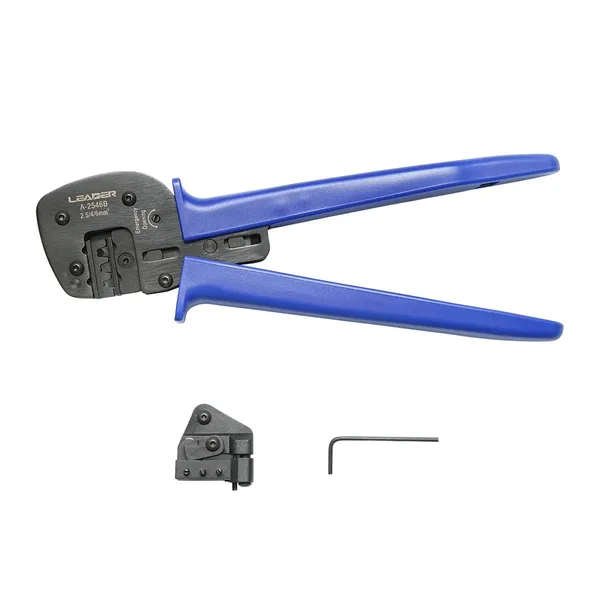

Leader, 2,5-6 mm², 1,2 tone, locator, 270 mm
Clește de sertizare MC4 Leader pentru 2,5, 4 și 6 mm² (14-10 AWG), cu forță de sertizare de 1,2 tone, mecanism de blocare, locator pentru contacte, corp din oțel carbon, mânere termoplastice, lungime de 270 mm și greutate de 0,74 kg.
Forța de 1,2 tone strânge sigur și pinii de 6 mm², unde cleștii mici nu mai ajung, iar locatorul ține pinul la adâncimea corectă, deci nu mai cauți poziția cu ochiul.
La 0,74 kg e cel mai greu clește comparat.
- Secțiuni
- 2,5 / 4 / 6 mm²
- Forță
- 1,2 t
- Locator
- da
- Lungime
- 270 mm
- Greutate
- 0,74 kg
Plusuri
- 1,2 tone
- Locator
Minusuri
- 0,74 kg

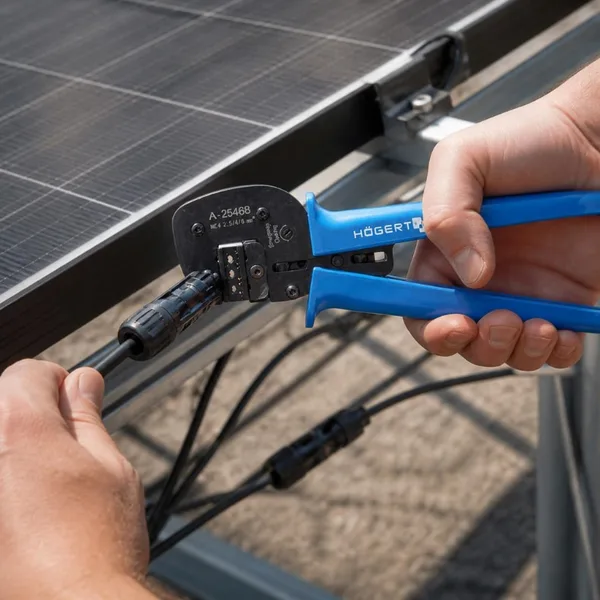

Högert Technik, 2,5-6 mm², clichet, 270 mm
Clește de sertizare Högert Technik pentru conectori MC4 de 2,5, 4 și 6 mm², cu mecanism precis cu clichet, brațe prelungite și lungime de 270 mm. Mânerul e reglabil și înlocuibil.
Brațele lungi multiplică forța mâinii, deci sertizezi zeci de pini într-o zi fără să obosești. Mânerul reglabil compensează uzura în timp.
Fără locator declarat.
- Secțiuni
- 2,5 / 4 / 6 mm²
- Mecanism
- clichet
- Lungime
- 270 mm
- Mâner
- reglabil, înlocuibil
Plusuri
- Brațe lungi
- Mâner reglabil
Minusuri
- Fără locator

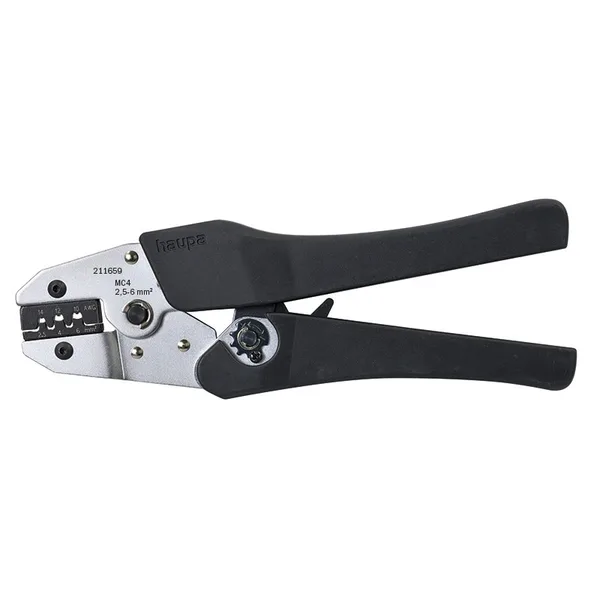

Haupa, 2-6 mm², blocare, presiune reglabilă
Clește de sertizat conectori fotovoltaici MC4 Haupa, pentru 2-6 mm², cu dispozitiv de blocare, presiune de sertizare reglabilă, finisaj cromat și formă de compresie pătrată.
Presiunea reglabilă îți permite să potrivești cleștele cu pinii de la producători diferiți, care au toleranțe ușor diferite. Haupa e o marcă germană de unelte de electrician.
Descrierea e scurtă, fără lungime și greutate.
- Secțiuni
- 2-6 mm²
- Blocare
- da
- Presiune
- reglabilă
- Compresie
- pătrată
Plusuri
- Presiune reglabilă
- Blocare
Minusuri
- Descriere scurtă

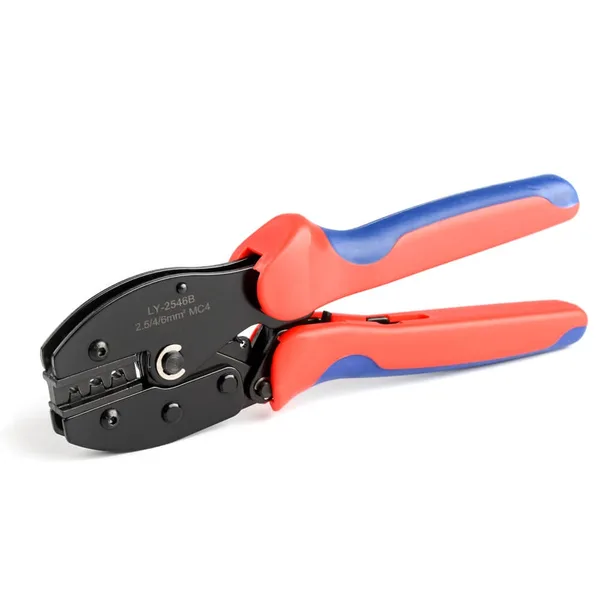

LY-2546B, 2,5-6 mm², clichet, presare rotundă
Clește de sertizat pini MC4 LY-2546B pentru 2,5, 4 și 6 mm², cu clichet, presare rotundă, presă din aliaj de oțel, mânere din nailon, lungime de 220 mm și greutate de 0,6 kg.
Presarea rotundă strânge pinul uniform pe toată circumferința, iar clichetul asigură aceeași forță la fiecare sertizare. LY-2546B e un model folosit des pentru pinii MC4.
Fără locator.
- Secțiuni
- 2,5 / 4 / 6 mm²
- Presare
- rotundă
- Mecanism
- clichet
- Lungime
- 220 mm
- Greutate
- 0,6 kg
Plusuri
- Presare rotundă
- Clichet
Minusuri
- Fără locator

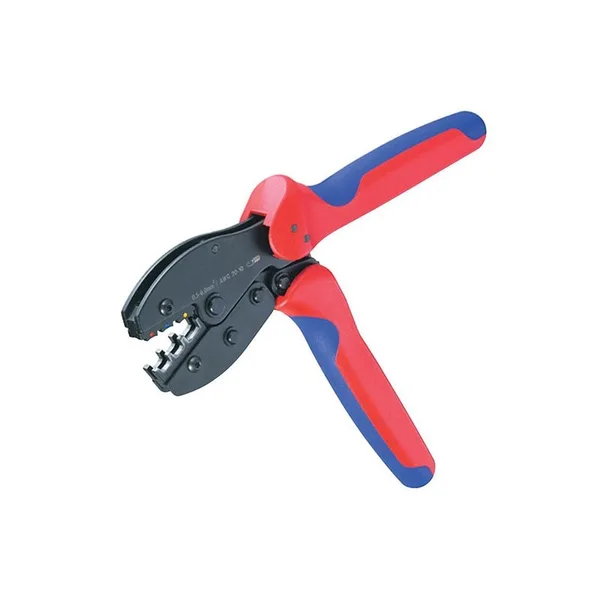

Clește MC4, 2,5 / 4 / 6 mm², clichet, 450 g
Clește de sertizare pentru conectori MC4 tată și mamă, cu trei locașuri din oțel cu duritate crescută pentru 2,5, 4 și 6 mm², clichet cu eliberare automată, lungime de 218 mm și greutate de 450 g.
Raportul de pârghie cere forță mică la presare, iar clichetul se eliberează singur la final. Potrivit pentru cine montează un sistem sau face întreținere din când în când.
Fără locator și fără blocare declarată.
- Secțiuni
- 2,5 / 4 / 6 mm²
- Mecanism
- clichet
- Lungime
- 218 mm
- Greutate
- 450 g
Plusuri
- Ușor
- Clichet
Minusuri
- Fără locator

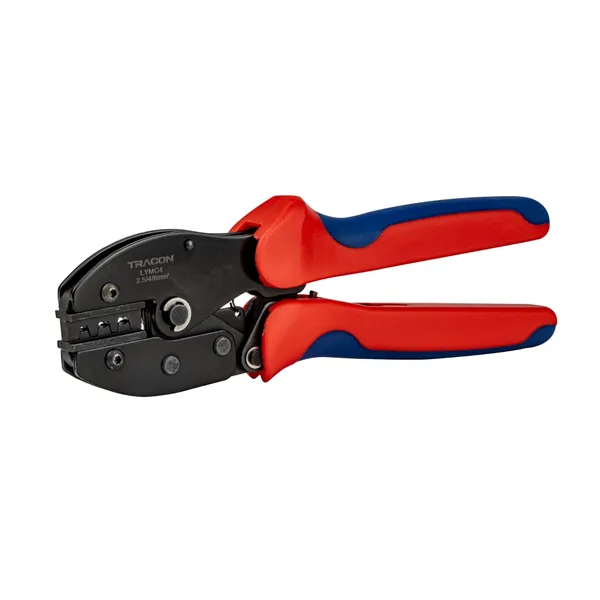

Tracon, 2,5-6 mm², 215 mm
Clește de sertizat Tracon pentru conectori MC4, pentru 2,5-6 mm², cu mâner din ABS, lungime de 215 mm și greutate de 350 g.
E cel mai ușor clește comparat, bun de ținut în trusa de lucru ca rezervă sau pentru intervenții rapide.
Pagina produsului nu spune dacă are clichet.
- Secțiuni
- 2,5-6 mm²
- Lungime
- 215 mm
- Greutate
- 350 g
- Mâner
- ABS
Plusuri
- 350 g
Minusuri
- Clichet nedeclarat

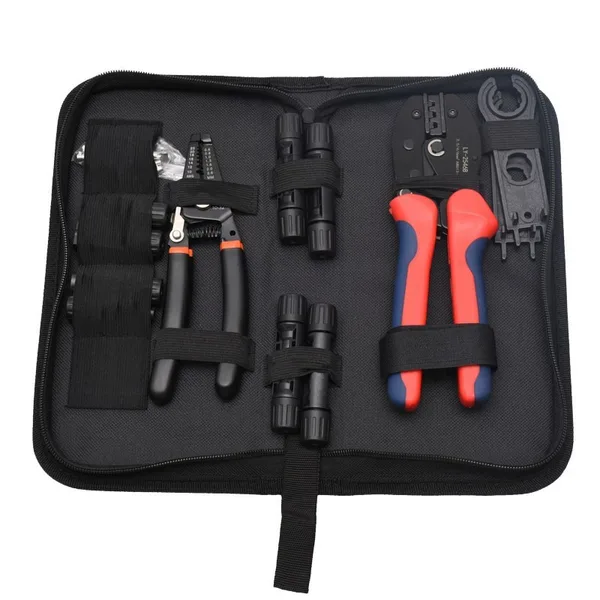

Trusă fotovoltaică: clește MC4, 6+6 conectori 30 A, decuplator, clește de dezizolat
Trusă pentru sisteme fotovoltaice cu clește de sertizare MC4 pentru 2,5, 4 și 6 mm², 6 conectori tată și 6 mamă de 30 A, IP67, cu contacte din cupru cositorit, instrument de decuplare MC4, clește de dezizolat și garnituri de etanșare. Conectorii lucrează între -40 și +85 °C.
Ai tot ce îți trebuie pentru un sistem de casă: dezizolezi cablul, sertizezi pinul, asamblezi conectorul și îl desfaci când e nevoie cu decuplatorul, fără să strici clema.
Calitatea cleștelui din trusă e mai greu de evaluat decât a unui model de marcă.
- Clește
- MC4, 2,5 / 4 / 6 mm²
- Conectori
- 6 + 6, 30 A, IP67
- Inclus
- decuplator, clește de dezizolat
- Temperatură
- -40 la +85 °C
Plusuri
- Trusă completă
- Clește de dezizolat
Minusuri
- Clește fără marcă

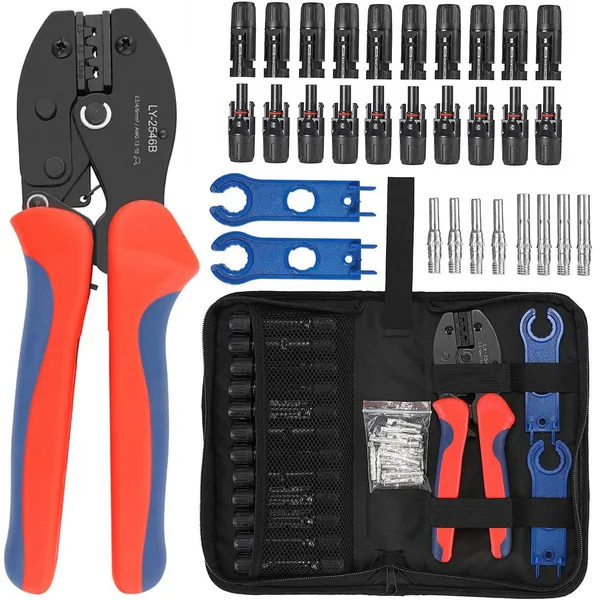

Onuvio, clește, 10 conectori MC4, 2 chei, gentuță
Set de sertizare Onuvio cu clește pentru 2,5, 4 și 6 mm² (AWG 26-10), 10 conectori MC4 mamă și tată, 2 chei pentru strângerea conectorilor și gentuță de transport.
Cheile strâng piulița conectorului până la etanșare fără să-l zgârie, iar gentuța ține totul împreună în mașină sau pe acoperiș.
Fără clește de dezizolat.
- Clește
- 2,5 / 4 / 6 mm²
- Conectori
- 10, MC4
- Inclus
- 2 chei, gentuță
Plusuri
- Gentuță
- Chei de strângere
Minusuri
- Fără dezizolare

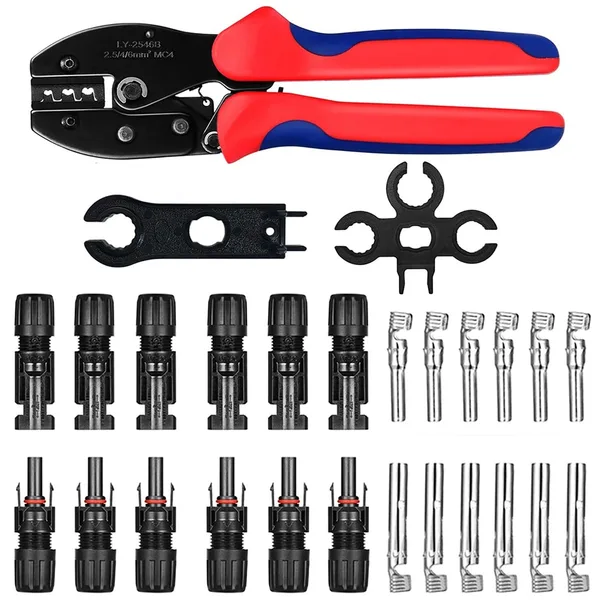

Amtok, clește MC4, 6 perechi de conectori, 2 chei
Set Amtok cu clește de sertizare solară MC4 pentru 2,5, 4 și 6 mm², 6 perechi de conectori tată și mamă cu pini și inel de etanșare, plus 2 chei MC4.
Conectorii au inel împotriva apei și prafului și izolație rezistentă la UV, iar cheile ajută la montaj și demontaj.
Fără clește de dezizolat și fără locator.
- Clește
- 2,5 / 4 / 6 mm²
- Conectori
- 6 perechi
- Inclus
- 2 chei MC4
Plusuri
- Conectori etanși
- Chei incluse
Minusuri
- Fără dezizolare
Cei 10 clești de sertizat MC4, pe scurt
| Clește | Secțiuni | Clichet sau blocare | Lungime | Extra |
|---|---|---|---|---|
| Weicon | MC4 | blocare automată | nedeclarată | deblocare de urgență |
| Leader | 2,5-6 mm² | blocare | 270 mm | 1,2 t, locator |
| Högert | 2,5-6 mm² | clichet | 270 mm | mâner reglabil |
| Haupa | 2-6 mm² | blocare | nedeclarată | presiune reglabilă |
| LY-2546B | 2,5-6 mm² | clichet | 220 mm | presare rotundă |
| Clește MC4 450 g | 2,5-6 mm² | clichet | 218 mm | 3 locașuri |
| Tracon | 2,5-6 mm² | nedeclarat | 215 mm | 350 g |
| Trusă fotovoltaică | 2,5-6 mm² | nedeclarat | nedeclarată | conectori, dezizolare |
| Onuvio | 2,5-6 mm² | nedeclarat | nedeclarată | 10 conectori, gentuță |
| Amtok | 2,5-6 mm² | nedeclarat | nedeclarată | 6 perechi de conectori |
Cât pierzi pe cablu, după secțiune
Secțiunea cablului decide ce locaș folosești pe clește, dar și cât din energia panourilor se pierde pe drum. Am calculat căderea de tensiune pe un cablu de cupru cu rezistivitatea de 0,0175 ohmi pe mm² pe metru, pentru 20 m de la panouri la invertor, adică 40 m dus-întors, la un curent de 10 A, obișnuit pentru panourile de azi.
| Secțiune | Rezistența pe 40 m | Cădere de tensiune la 10 A | Pierdere la un șir de 400 V | Putere pierdută |
|---|---|---|---|---|
| 2,5 mm² | 0,28 Ω | 2,8 V | 0,70% | 28 W |
| 4 mm² | 0,175 Ω | 1,75 V | 0,44% | 17,5 W |
| 6 mm² | 0,117 Ω | 1,17 V | 0,29% | 11,7 W |
Pe un șir de panouri de 400 V, pierderile sunt sub 1% chiar și cu 2,5 mm², iar diferența dintre 4 și 6 mm² e de câțiva wați. De aceea 4 mm² e cablul cel mai folosit la instalațiile de casă. Calculul arată însă și cât contează o sertizare proastă: un singur contact slab poate adăuga zeci de miliohmi, iar la 10 A asta înseamnă căldură concentrată într-un punct mic, nu împărțită pe 40 de metri de cablu. Pierderile din cablu sunt previzibile; un conector încălzit nu e.
Cum sertizezi un conector MC4
- Taie cablul drept, fără să-l strivești.
- Dezizolează 6-8 mm, cât e indicat pentru pinul tău, fără să tai firele de cupru.
- Introdu firele în pin până la capăt, fără să rămână fire în afară.
- Pune pinul în locașul cleștelui potrivit secțiunii, folosind locatorul dacă există.
- Strânge până când clichetul se eliberează singur.
- Trage ferm de pin: nu trebuie să se miște pe cablu.
- Bagă pinul în carcasa conectorului până face clic, apoi strânge piulița cu cheia MC4.
Ce strică o sertizare
Cele mai multe probleme vin din dezizolarea greșită și din locașul greșit. Dacă dezizolezi prea mult, rămâne cupru descoperit în afara pinului, iar dacă dezizolezi prea puțin, pinul strânge izolația în loc de cupru. Un pin de 4 mm² sertizat în locașul de 6 mm² rămâne larg, iar unul de 6 mm² în locașul de 4 mm² se deformează. Un fir tăiat la dezizolare scade secțiunea și încălzește contactul. Verifică vizual fiecare pin, nu doar din când în când. Un clește ampermetric arată după pornire dacă toate șirurile dau același curent.
Conectorii MC4 și compatibilitatea
MC4 e numele unui tip de conector folosit aproape universal la panourile solare, dar mai mulți producători fac conectori asemănători, care arată la fel și se îmbină. Toleranțele diferă însă, iar producătorii recomandă să nu combini mama de la o marcă cu tatăl de la alta. Folosește conectori din același set și verifică ce conectori are panoul tău, ca să cumperi același tip pentru extensii. Pentru un sistem complet, vezi comparația de kituri fotovoltaice, iar pentru rețeaua de date din casă, cea de clești de sertizat RJ45.
Siguranța pe acoperiș
Panourile produc tensiune de îndată ce primesc lumină, iar un șir de panouri poate depăși câteva sute de volți în curent continuu. Conectorii MC4 nu se desfac și nu se cuplează sub sarcină: oprește invertorul și deconectează întâi partea de curent continuu, după procedura producătorului. Lucrează cu mănuși și asigură-te pe acoperiș cu un ham legat de un punct fix.
Cablul solar și dezizolarea
Cablul solar are o izolație dublă, rezistentă la UV și la temperaturi mari, mai groasă decât la cablurile de casă. Un clește de dezizolat obișnuit o poate tăia prea adânc sau prea puțin. Cleștii de dezizolat automați, cu reglaj pentru secțiune, scot izolația curat la lungimea dorită, fără să atingă firele de cupru. Lungimea de dezizolare se ia din instrucțiunile conectorului, de obicei câțiva milimetri, cât intră cuprul în pin. Firele de cupru trebuie să fie toate în pin: un singur fir rămas afară poate atinge carcasa conectorului.
Cum verifici o sertizare
O sertizare bună nu se vede doar cu ochiul. După sertizare, trage de pin cu o forță fermă, ca și cum ai vrea să-l scoți de pe cablu: nu trebuie să se miște. Pinul trebuie să aibă amprenta cleștelui uniformă, fără fisuri și fără ca materialul să fie strivit într-o parte. Izolația trebuie să ajungă până aproape de pin, fără să intre sub sertizare. Instalatorii verifică după pornire temperatura conectorilor cu o cameră termică sau un termometru cu infraroșu: un conector mai cald decât celelalte e semnul unei sertizări slabe.
Câți conectori îți trebuie
Fiecare panou are deja conectori pe cablurile lui scurte, deci sertizezi doar la capetele cablurilor de legătură: unul la fiecare capăt de șir spre panouri și unul spre invertor, câte o pereche pentru plus și minus. Cumpără cu câțiva conectori în plus, fiindcă o sertizare greșită nu se repară, se taie și se refac.
Cleștii de sertizat MC4 în meserii
Un instalator de panouri solare sertizează zeci de conectori la fiecare montaj, iar un electrician constructor face legăturile dintre panouri, tablou și invertor. Un electrician de întreținere înlocuiește conectorii arși sau uzați la sistemele vechi.
Ce verifici înainte să cumperi un clește de sertizat MC4
- Secțiunile: 2,5, 4 și 6 mm², cu locașuri separate.
- Clichetul cu blocare, care nu se deschide înainte de final.
- Locatorul pentru pin, pentru poziție corectă.
- Forța și lungimea brațelor, dacă sertizezi mult.
- Accesoriile: clește de dezizolat, chei MC4, decuplator.
- Conectorii: același tip și aceeași marcă pentru mamă și tată.
