Cel mai bun dulap rack pentru rețeaua unei case sau a unui birou mic e unul de perete, de 19 inch, cu 6-9U înălțime și 450-600 mm adâncime, ușă de sticlă cu încuietoare, panouri laterale detașabile pentru acces la cabluri și fante de ventilație. Înălțimea se alege după echipamente, cu o rezervă de 2-3U, iar adâncimea după cel mai adânc aparat pe care îl pui în el. Am comparat zece dulapuri rack, de la modele de 10 inch și 4U la un dulap de podea de 16U pentru servere.
Pentru rețeaua unei case sau a unui birou mic, Extralink 9U are 600 mm adâncime, ușă de sticlă securizată și panouri laterale detașabile. Pentru spații înguste și sisteme de supraveghere, Stalflex de 10 inch și 12U are loc pentru ventilator. Pentru servere, LanKATT de podea are 16U și 1000 mm adâncime.
Cele 10 dulapuri rack comparate, pe rând

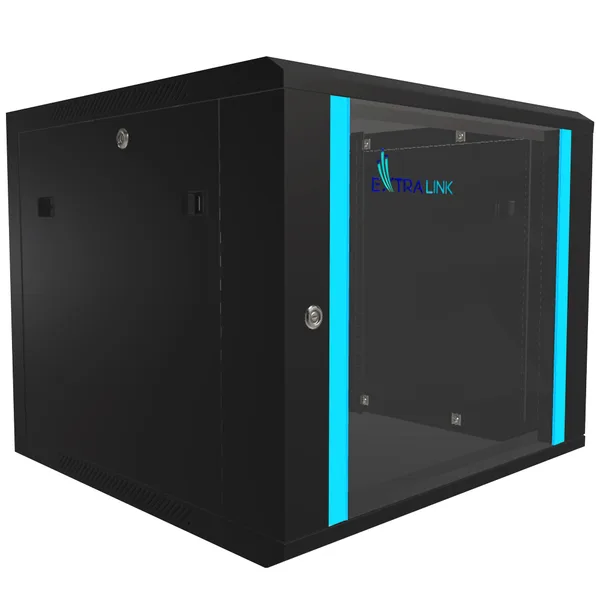

Extralink 9U, 19 inch, 600 x 600 mm, de perete
Dulap rack de perete Extralink de 19 inch și 9U, cu 600 mm lățime și 600 mm adâncime, ușă din sticlă securizată, panouri laterale detașabile și cadru care se asamblează singur.
Nouă unități ajung pentru patch panel, switch, organizator de cabluri, router și un UPS de rack, cu rezervă pentru extinderi. Adâncimea de 600 mm primește și echipamentele mai adânci, ca NVR-urile, iar panourile laterale detașabile îți dau acces la cabluri fără să scoți totul.
La 600 mm adâncime iese destul de mult din perete.
- Standard
- 19 inch
- Înălțime
- 9U
- Lățime x adâncime
- 600 x 600 mm
- Ușă
- sticlă securizată
- Montaj
- perete
Plusuri
- Adâncime de 600 mm
- Laterale detașabile
Minusuri
- Iese mult din perete

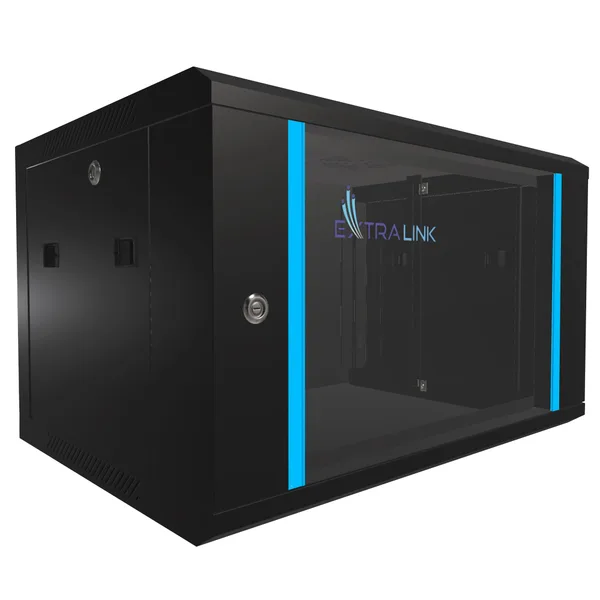

Extralink 6U, 19 inch, 600 x 450 mm, cu încuietoare
Dulap rack de perete Extralink de 19 inch și 6U, de 600 x 450 mm, cu ușă din sticlă securizată cu încuietoare, panouri laterale detașabile și kit de montaj inclus.
Șase unități și 450 mm adâncime sunt mărimea potrivită pentru rețeaua unei case sau a unui birou mic: patch panel, switch, router și o poliță pentru modem. Încuietoarea ferește echipamentul de mâini curioase.
450 mm nu ajung pentru UPS-uri de rack adânci.
- Standard
- 19 inch
- Înălțime
- 6U
- Lățime x adâncime
- 600 x 450 mm
- Ușă
- sticlă securizată, încuietoare
- Montaj
- perete
Plusuri
- Mărime de casă
- Încuietoare
Minusuri
- 450 mm adâncime

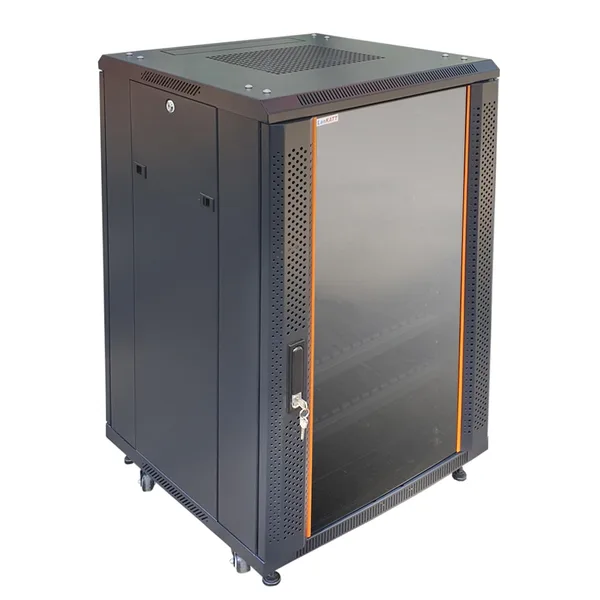

LanKATT 16U, 19 inch, 600 x 1000 mm, de podea, echipat
Dulap rack de podea LanKATT de 19 inch și 16U, de 600 x 1000 mm, echipat, metalic, cu ușă din sticlă securizată, capac inferior cu fantă pentru cabluri și opțiune de fixare. Se livrează dezasamblat și cântărește 78 kg.
Adâncimea de 1000 mm primește servere de rack de mărime completă, care nu încap în dulapurile de perete. Vine echipat cu accesoriile de bază pentru o cameră de servere mică.
La 78 kg și dezasamblat, montajul cere timp și două persoane.
- Standard
- 19 inch
- Înălțime
- 16U
- Lățime x adâncime
- 600 x 1000 mm
- Montaj
- podea
- Greutate
- 78 kg
Plusuri
- 1000 mm adâncime
- Echipat
Minusuri
- 78 kg

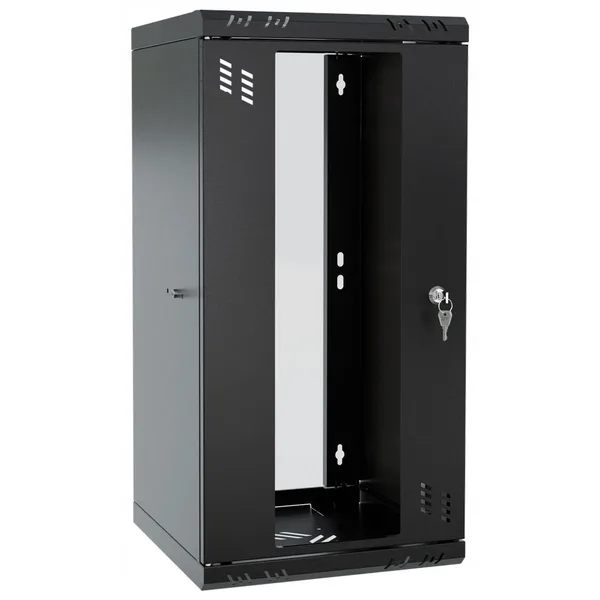

Stalflex, 10 inch, 12U, 292 x 596 x 300 mm
Dulap rack de perete Stalflex de 10 inch și 12U, de 292 x 596 x 300 mm, din oțel DC01 vopsit electrostatic, cu ușă cu geam din policarbonat, yală cu 2 chei, poliță fixă și loc pentru ventilator de 120 mm. Cântărește 5,3 kg.
E făcut pentru sisteme de supraveghere, alarme, rețele LAN și TV în spații înguste: încape pe un perete de hol sau într-o debara. Locul de ventilator ajută când pui înăuntru un NVR și un switch PoE, care se încălzesc.
Doar pentru echipamente de 10 inch.
- Standard
- 10 inch
- Înălțime
- 12U
- Dimensiuni
- 292 x 596 x 300 mm
- Ventilator
- loc pentru 120 mm
- Greutate
- 5,3 kg
Plusuri
- Îngust
- Loc de ventilator
Minusuri
- Doar 10 inch

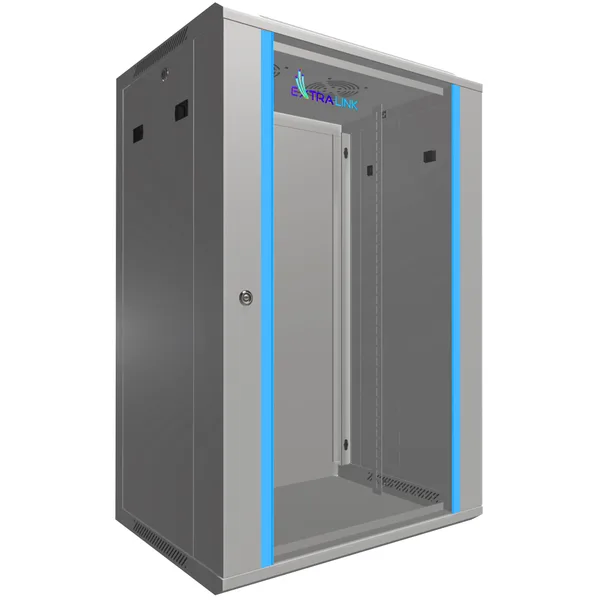

Extralink 18U, 19 inch, 600 x 450 mm, perete sau podea
Dulap rack Extralink de 19 inch și 18U, de 600 x 450 mm, gri RAL 7035, cadru sudat, uși din sticlă, panouri laterale detașabile, montaj pe perete sau pe podea.
18 unități înseamnă loc pentru o rețea de birou mai mare, cu mai multe switch-uri și patch panel-uri. Poate sta pe perete sau pe podea, după cum ai spațiu.
Pe perete, plin, devine greu: verifică peretele și dibluri potrivite.
- Standard
- 19 inch
- Înălțime
- 18U
- Lățime x adâncime
- 600 x 450 mm
- Cadru
- sudat
- Montaj
- perete sau podea
Plusuri
- 18U
- Perete sau podea
Minusuri
- Greu pe perete

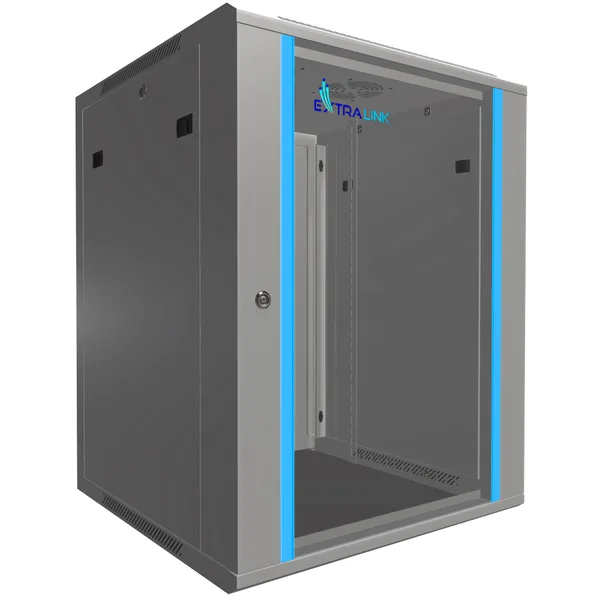

Extralink 15U, 19 inch, 600 x 600 mm, laterale cu încuietoare
Dulap rack Extralink de 19 inch și 15U, de 600 x 600 mm, gri, cu ușă frontală și panouri laterale cu încuietoare, montaj pe perete și asamblare fără unelte speciale.
Combină adâncimea de 600 mm, bună pentru UPS-uri și NVR-uri, cu 15 unități pentru o rețea de birou cu câteva zeci de prize.
Mare pentru o casă.
- Standard
- 19 inch
- Înălțime
- 15U
- Lățime x adâncime
- 600 x 600 mm
- Laterale
- cu încuietoare
- Montaj
- perete
Plusuri
- 15U și 600 mm
- Laterale încuiate
Minusuri
- Mare pentru casă

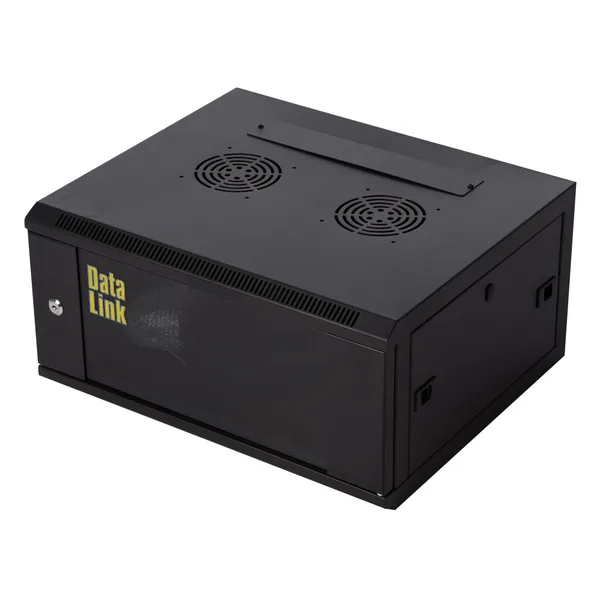

DataLink 6U, 19 inch, 540 x 450 mm, asamblat
Dulap rack de perete DataLink de 19 inch și 6U, de 540 x 450 mm, livrat asamblat, negru, cu ușă de sticlă și greutate de 12 kg.
Vine gata montat, deci îl prinzi pe perete și începi să pui echipamentele, fără să asamblezi cadrul.
Fără panouri laterale detașabile declarate.
- Standard
- 19 inch
- Înălțime
- 6U
- Lățime x adâncime
- 540 x 450 mm
- Livrare
- asamblat
- Greutate
- 12 kg
Plusuri
- Livrat asamblat
Minusuri
- Laterale nedeclarate
Extralink 12U, 19 inch, 530 x 400 mm, poliță inclusă
Dulap rack de perete Extralink de 19 inch și 12U, de 530 x 400 mm, negru, cu ușă metalică, cadru autoasamblabil și poliță inclusă, care se montează în aproximativ 15 minute.
Polița inclusă ține modemul, routerul sau mini-PC-ul care nu au format de rack.
Adâncimea de 400 mm e mică pentru UPS-uri.
- Standard
- 19 inch
- Înălțime
- 12U
- Lățime x adâncime
- 530 x 400 mm
- Inclus
- poliță
- Ușă
- metalică
Plusuri
- Poliță inclusă
- Montaj rapid
Minusuri
- 400 mm adâncime

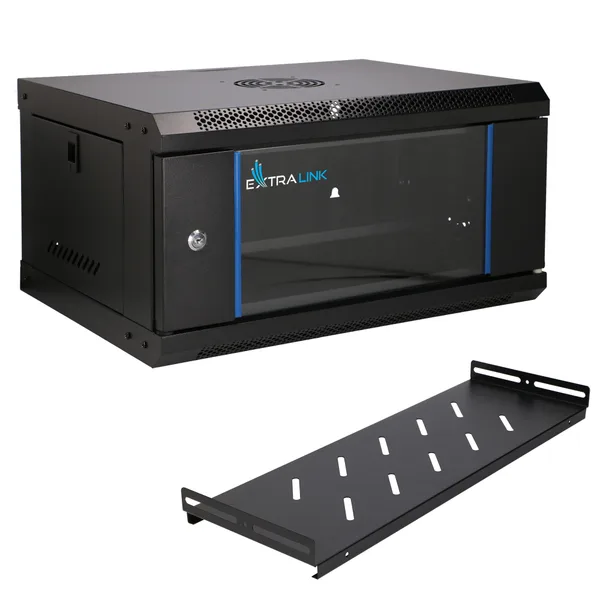

Extralink 4U, 19 inch, 530 x 400 mm, poliță inclusă
Dulap rack de perete Extralink de 19 inch și 4U, de 530 x 400 mm, negru, cu ușă frontală cu geam, ventilație pasivă și poliță inclusă.
Patru unități ajung pentru un patch panel, un switch și o poliță pentru router, adică o rețea de casă sau un birou de câteva persoane.
Fără rezervă pentru extinderi.
- Standard
- 19 inch
- Înălțime
- 4U
- Lățime x adâncime
- 530 x 400 mm
- Inclus
- poliță
- Ventilație
- pasivă
Plusuri
- Compact
- Poliță inclusă
Minusuri
- Fără rezervă
Extralink Lite, 10 inch, 4U, 280 x 310 mm
Dulap rack de perete Extralink Lite de 10 inch și 4U, de 280 x 310 mm, gri, cu ușă metalică, cadru autoasamblabil și poliță inclusă, pentru switch-uri, servere mici, UPS-uri mici și CCTV.
E cel mai mic dulap comparat, pentru o rețea de casă cu switch de 10 inch sau pentru un sistem de supraveghere video cu câteva camere.
Doar echipamente de 10 inch.
- Standard
- 10 inch
- Înălțime
- 4U
- Lățime x adâncime
- 280 x 310 mm
- Inclus
- poliță
Plusuri
- Foarte mic
- Poliță inclusă
Minusuri
- Doar 10 inch
Cele 10 dulapuri rack, pe scurt
| Dulap | Standard | Înălțime | Lățime x adâncime | Montaj |
|---|---|---|---|---|
| Extralink 9U | 19 inch | 9U | 600 x 600 mm | perete |
| Extralink 6U | 19 inch | 6U | 600 x 450 mm | perete |
| LanKATT 16U | 19 inch | 16U | 600 x 1000 mm | podea |
| Stalflex 12U | 10 inch | 12U | 292 x 300 mm | perete |
| Extralink 18U | 19 inch | 18U | 600 x 450 mm | perete sau podea |
| Extralink 15U | 19 inch | 15U | 600 x 600 mm | perete |
| DataLink 6U | 19 inch | 6U | 540 x 450 mm | perete |
| Extralink 12U | 19 inch | 12U | 530 x 400 mm | perete |
| Extralink 4U | 19 inch | 4U | 530 x 400 mm | perete |
| Extralink Lite 4U | 10 inch | 4U | 280 x 310 mm | perete |
Cât spațiu util are fiecare înălțime
O unitate de rack, 1U, are 44,45 mm. Am calculat înălțimea utilă a fiecărui dulap comparat și am pus alături ce încape de obicei într-o rețea de birou, cu echipamente obișnuite: patch panel de 1U, switch de 1U, organizator de cabluri de 1U, poliță de 1-2U și UPS de rack de 2U.
| Înălțime | Spațiu util | Ce încape, exemplu |
|---|---|---|
| 4U | 17,8 cm | patch panel, switch, organizator, poliță |
| 6U | 26,7 cm | ca la 4U, plus un al doilea switch și o poliță |
| 9U | 40,0 cm | patch panel, 2 switch-uri, 2 organizatoare, poliță, UPS de 2U |
| 12U | 53,3 cm | ca la 9U, plus un patch panel și un NVR |
| 15U | 66,7 cm | rețea de birou cu 3-4 switch-uri și UPS |
| 16U | 71,1 cm | servere de rack și UPS |
| 18U | 80,0 cm | rețea de birou mare, cu rezervă |
Regula practică e să numeri echipamentele pe care le ai acum și să adaugi 30-50% rezervă. Rețelele cresc: o cameră de supraveghere în plus cere un switch PoE, un nou etaj cere un patch panel. Un dulap prea plin se încălzește, iar cablurile se înghesuie și se scot greu. Și nu uita adâncimea: un dulap de 9U cu 450 mm adâncime nu primește un UPS de rack care are 500 mm, oricâte unități libere ar avea.
Cum montezi și organizezi un dulap rack
- Alege un loc uscat, aerisit, departe de surse de căldură și ușor accesibil.
- Verifică peretele: dulapurile pline sunt grele și cer dibluri potrivite pentru zidărie sau beton.
- Montează dulapul la o înălțime la care vezi și ajungi la toate echipamentele.
- Pune patch panel-ul sus, switch-ul imediat sub el și organizatoarele între ele.
- Pune echipamentele grele, ca UPS-ul, jos.
- Folosește cabluri de legătură scurte, de 0,25-0,5 m, și etichetează fiecare port.
- Leagă dulapul la împământare și lasă loc liber pentru aer pe lateral.
10 inch sau 19 inch
Formatul de 19 inch e standardul în rețelele de birou și în centrele de date: aproape orice switch, patch panel, UPS și server de rack îl respectă. Formatul de 10 inch e mai nou în instalațiile de casă și de supraveghere video, unde echipamentele sunt mici. Un dulap de 10 inch ocupă jumătate din lățime, dar nu primește echipamente de 19 inch. Dacă nu știi sigur ce vei pune în el, alege 19 inch.
Dulapul și restul rețelei
Dulapul rack strânge la un loc cablurile de rețea care vin din toată clădirea. Vezi și comparațiile de patch panel-uri, de cabluri UTP, de clești de sertizat RJ45 și de NVR-uri pentru supraveghere.
Împământarea și alimentarea
Un dulap rack metalic se leagă la împământare, ca orice carcasă metalică ce adăpostește echipament electric. Echipamentele din dulap se alimentează dintr-un prelungitor de rack, cu prize în linie și, ideal, cu protecție la supratensiune, montat pe spate sau jos. Un UPS de rack ține rețeaua pornită la căderile scurte de curent și oprește corect serverele la căderile lungi. Toate cablurile de alimentare se trag pe o parte a dulapului, iar cele de date pe cealaltă, ca să nu se încurce și să nu se perturbe.
Organizarea cablurilor
Un dulap rack ordonat se recunoaște după cabluri: scurte, de aceeași culoare pe funcții, legate cu arici, nu cu bride strânse, și etichetate la ambele capete. Organizatoarele orizontale de 1U, puse între patch panel și switch, țin cablurile de legătură pe loc. Lasă o buclă mică de rezervă la fiecare cablu, ca să poți scoate un echipament fără să deconectezi tot. Un dulap ordonat se depanează în câteva minute, unul încurcat, în ore.
Dulapul pentru supraveghere video
Pentru sisteme de supraveghere, dulapul ține NVR-ul, switch-ul PoE care alimentează camerele și uneori un UPS mic. Switch-urile PoE se încălzesc, fiindcă alimentează camerele prin cablul de rețea, iar NVR-ul are hard diskuri care lucrează continuu. Un dulap cu ventilator și cu adâncimea potrivită pentru NVR e alegerea corectă. Încuietoarea protejează înregistrările de cine ar vrea să le șteargă.
Dulapul rack într-o locuință
Acasă, un dulap rack mic, de 4-6U, strânge la un loc routerul, switch-ul și patch panel-ul la care vin cablurile de rețea din camere. Se montează de obicei pe hol, în debara sau în camera tehnică, aproape de locul unde intră internetul în casă. Ușa cu încuietoare îl ferește de copii, iar ventilația pasivă e de obicei suficientă pentru echipamentele de casă.
Dulapurile rack în meserii
Un administrator de rețele organizează în dulapul rack switch-urile, patch panel-urile și serverele companiei. Un electrician constructor montează dulapul și trage cablurile structurate într-o clădire nouă, iar un tehnician de rețele electrice lucrează cu dulapuri similare pentru echipamentele de comandă și monitorizare.
Ce verifici înainte să cumperi un dulap rack
- Standardul: 19 inch pentru rețele de birou, 10 inch pentru instalații mici.
- Înălțimea în U, cu 30-50% rezervă față de echipamentele de acum.
- Adâncimea, mai mare decât cel mai adânc echipament.
- Montajul: perete sau podea, și cât susține peretele.
- Ușa și lateralele: sticlă, încuietoare, laterale detașabile.
- Ventilația: fante și loc pentru ventilator.
