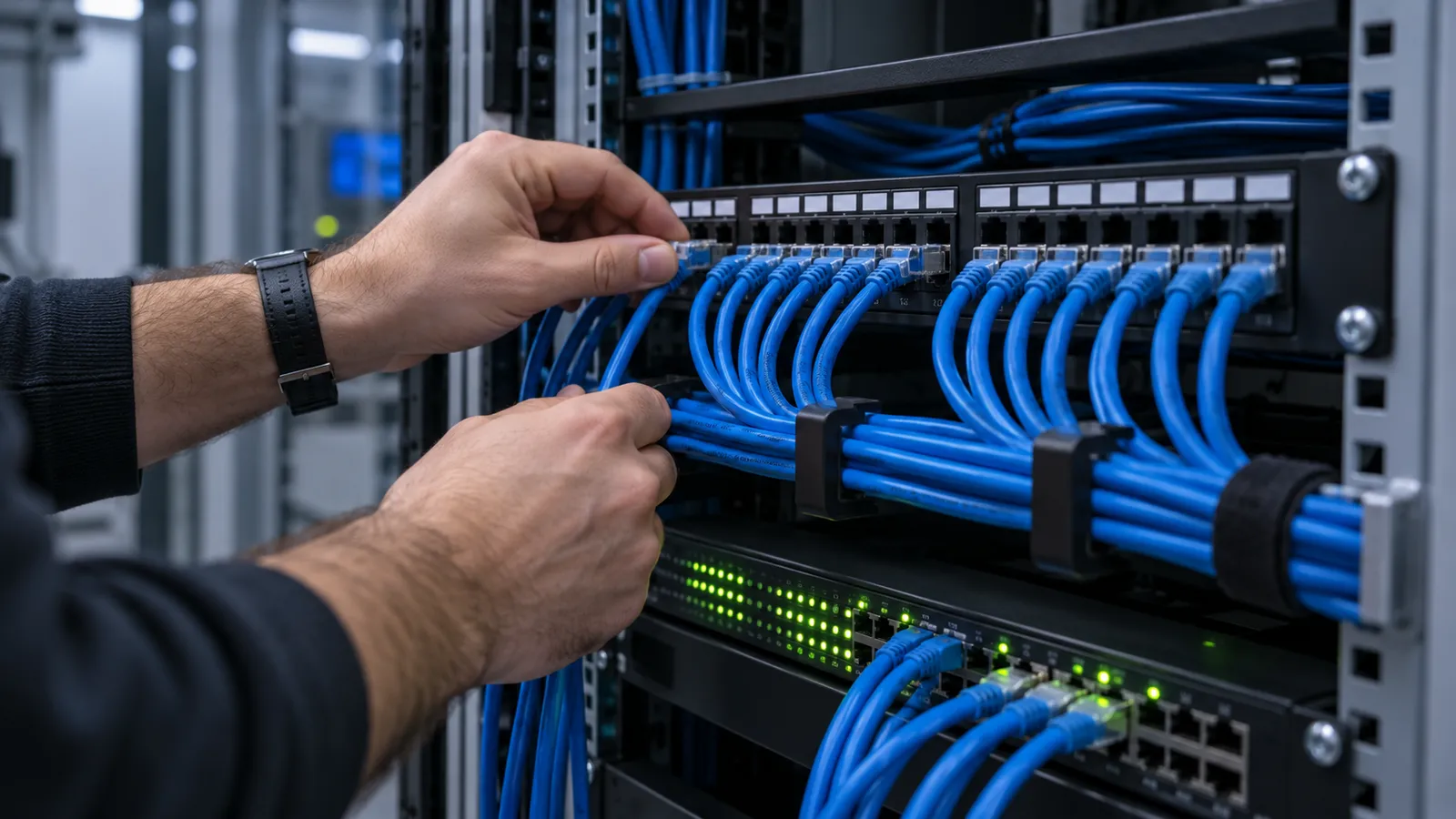

Cel mai bun patch panel pentru o rețea de birou nouă e unul Cat 6 de 24 de porturi, de 19 inch și 1U, cu suport de cabluri în spate, ecranat dacă și cablul e ecranat. Pentru 10 Gigabit pe distanțe mari se alege Cat 6A, iar pentru o rețea mică, fără rack, un patch panel de perete cu 8 porturi. Categoria și ecranarea trebuie să fie aceleași de la priză la switch, altfel se pierde ce ai plătit în plus. Am comparat nouă patch paneluri, de la 8 la 48 de porturi, toate LanKATT; diferențele dintre ele sunt categoria, ecranarea, numărul de porturi și montajul.
Pentru o rețea de birou, LanKATT Cat 6 de 24 de porturi e ecranat, 1U, cu suport de cabluri. Pentru 10 Gigabit, LanKATT Cat 6A modular are autosertizare și 500 MHz. Pentru o rețea mică fără rack, patch panelul de perete Cat 5e are 8 porturi.
Cele 9 patch paneluri comparate, pe rând

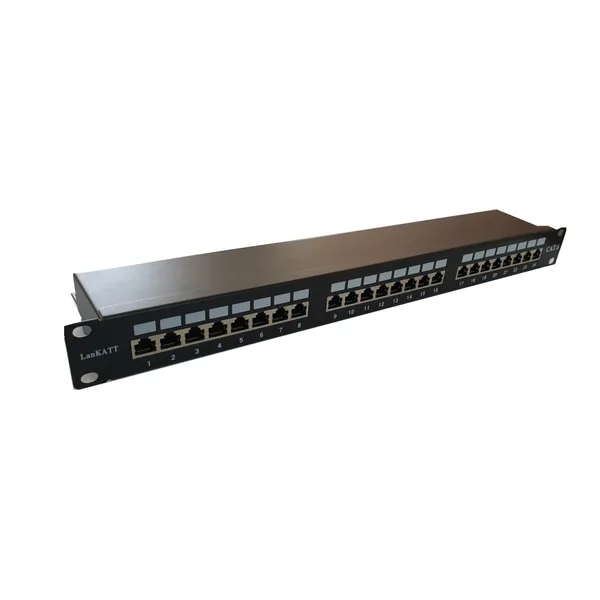

LanKATT Cat 6, 24 de porturi, FTP/STP, 1U
Patch panel de 19 inch, Cat 6, 24 de porturi RJ45, 1U, complet ecranat FTP/STP, cu suport de cabluri integrat și cablu de împământare inclus. Lucrează la 250 MHz și are 482 x 43 x 120 mm.
Cat 6 e alegerea obișnuită pentru o rețea nouă: duce Gigabit cu rezervă și 10 Gigabit pe distanțe scurte. Suportul din spate ține cablurile prinse, ca să nu tragă de contacte. Producătorul spune că depășește cerințele TIA/EIA-568-C.2 și că testează fiecare port.
Pentru cablu UTP neecranat, varianta ecranată nu aduce nimic.
- Categorie
- Cat 6, 250 MHz
- Porturi
- 24 x RJ45
- Înălțime
- 1U
- Ecranare
- FTP/STP
- Extra
- suport cabluri, împământare
Plusuri
- Categoria potrivită pentru o rețea nouă
- Suport de cabluri
Minusuri
- Ecranarea cere împământare

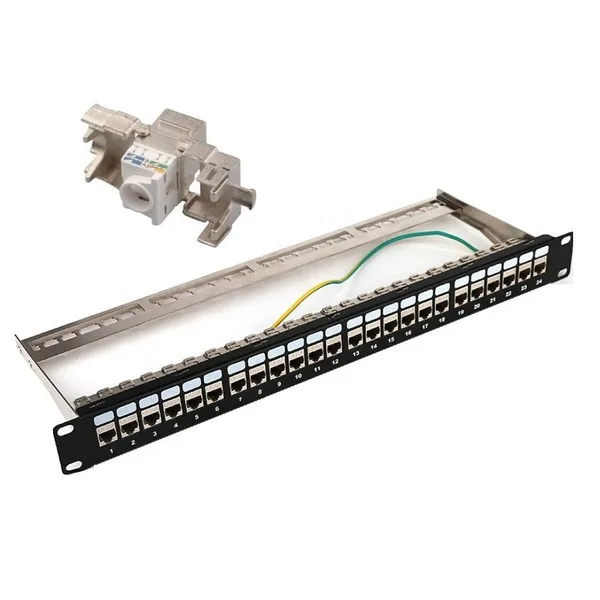

LanKATT Cat 6A modular, 24 de porturi, autosertizare, 10 Gb
Patch panel modular de 19 inch, Cat 6A, 24 de porturi, 1U, cu autosertizare fără scule, 100% ecranat, la 500 MHz, cu suport de cabluri. Cântărește 0,7 kg.
Cat 6A duce 10 Gigabit pe toată lungimea de 100 m, iar modulele cu autosertizare se închid cu mâna și se pot schimba unul câte unul, fără să desfaci tot panelul.
Cablul Cat 6A e gros și rigid; lasă loc în rack pentru raza lui de curbură.
- Categorie
- Cat 6A, 500 MHz
- Porturi
- 24
- Montaj
- modular, autosertizare
- Ecranare
- 100%
- Greutate
- 0,7 kg
Plusuri
- 10 Gigabit pe 100 m
- Module schimbabile
Minusuri
- Cablu gros

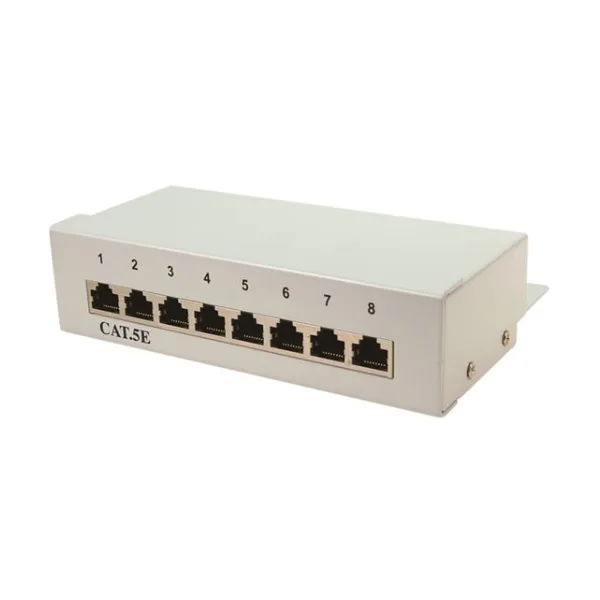

LanKATT Cat 5e de perete, 8 porturi, ecranat
Patch panel fără rack, Cat 5e ecranat, cu 8 porturi RJ45, suport de cabluri și cablu de împământare, de 160 x 40 x 110 mm și 0,5 kg.
Se montează direct pe perete, pe podea, în tavan sau pe birou, deci e soluția pentru o casă sau un birou mic, unde nu există rack de 19 inch.
Cat 5e ajunge pentru 1 Gigabit; pentru o rețea nouă, merită Cat 6.
- Categorie
- Cat 5e, 100 MHz
- Porturi
- 8
- Montaj
- perete, fără rack
- Dimensiuni
- 160 x 40 x 110 mm
- Greutate
- 0,5 kg
Plusuri
- Nu cere rack
- Compact
Minusuri
- Doar Cat 5e

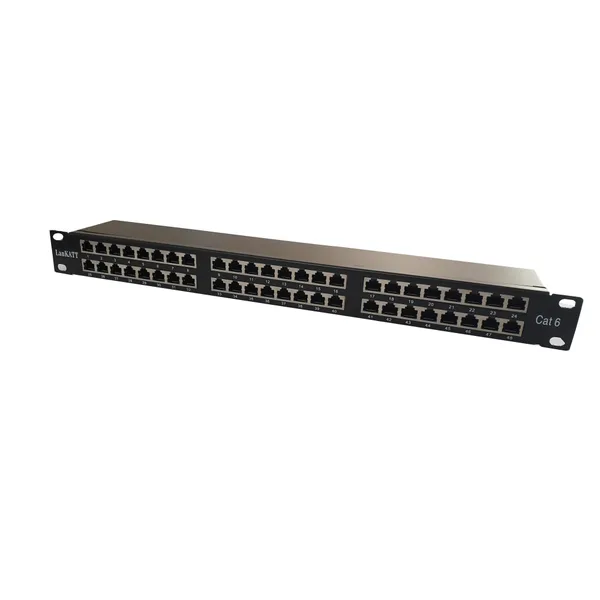

LanKATT Cat 6, 48 de porturi, 1U
Patch panel de 19 inch, Cat 6, 48 de porturi într-un singur 1U, complet ecranat, cu suport de cabluri și împământare, la 250 MHz. Cântărește 1,2 kg.
Încape de două ori mai multe porturi în aceeași înălțime de rack, util când rackul e mic și rețeaua mare.
Porturile apropiate fac mai greu de lucrat cu degetele și cu etichetele.
- Categorie
- Cat 6, 250 MHz
- Porturi
- 48
- Înălțime
- 1U
- Ecranare
- FTP/STP
- Greutate
- 1,2 kg
Plusuri
- 48 de porturi în 1U
- Economie de spațiu
Minusuri
- Porturi înghesuite

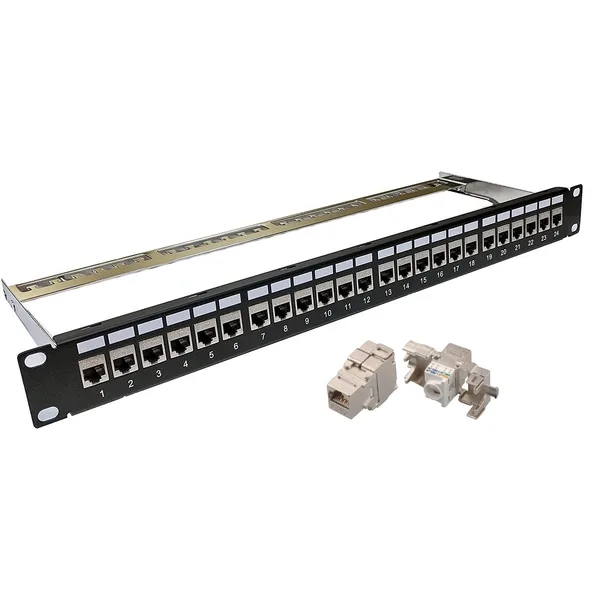

LanKATT Cat 6 modular, 24 de porturi, autosertizare
Patch panel modular de 19 inch, Cat 6, 24 de porturi cu autosertizare, 1U, ecranat, cu suport de cabluri, la 250 MHz, compatibil cu mufe RJ45 și RJ11. Cântărește 0,7 kg.
Combinația dintre Cat 6 și modulele cu autosertizare e cea mai rapidă de montat într-un birou mic: fiecare priză se termină în câteva minute, fără sculă de impact.
Modulele costă mai mult decât un panel clasic.
- Categorie
- Cat 6, 250 MHz
- Porturi
- 24
- Montaj
- modular, autosertizare
- Ecranare
- da
- Greutate
- 0,7 kg
Plusuri
- Montaj fără sculă
- Module schimbabile
Minusuri
- Mai scump decât clasicul

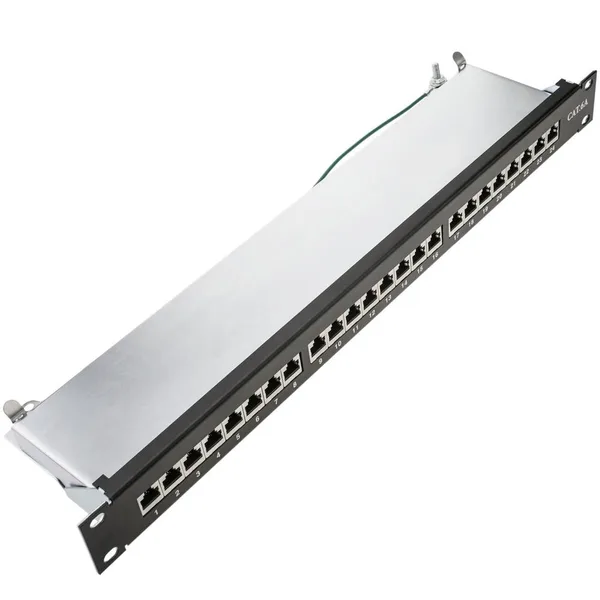

LanKATT Cat 6A, 24 de porturi, 1U
Patch panel de 19 inch, Cat 6A, 24 de porturi, 1U, ecranat, la 500 MHz, cu suport de cabluri. Cântărește 0,7 kg.
E varianta clasică, nemodulară, a panelului de 10 Gigabit, cu firele terminate cu scula de impact.
Montajul cere sculă de impact și răbdare cu cablul gros de Cat 6A.
- Categorie
- Cat 6A, 500 MHz
- Porturi
- 24
- Înălțime
- 1U
- Ecranare
- da
- Greutate
- 0,7 kg
Plusuri
- 10 Gigabit
- Ecranat
Minusuri
- Cere sculă de impact

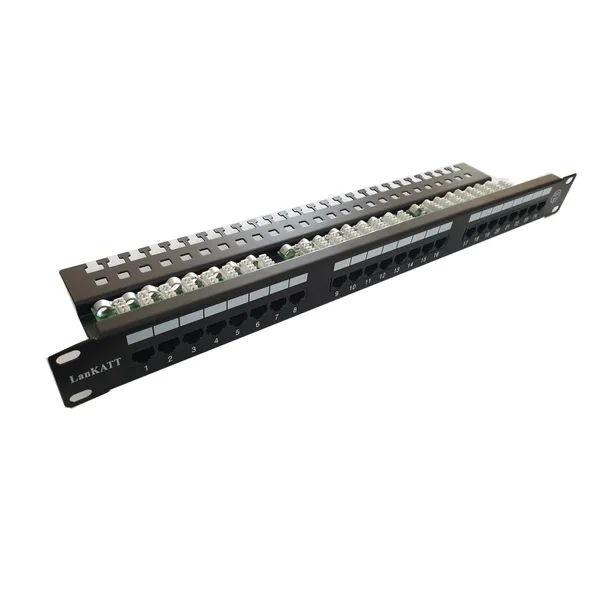

LanKATT Cat 5e UTP, 24 de porturi, cu suport
Patch panel de 19 inch, Cat 5e UTP neecranat, 24 de porturi, 1U, cu suport de cabluri integrat, la 100 MHz. Cântărește 1 kg.
Neecranat, se folosește cu cablu UTP obișnuit și nu cere împământare. Ajunge pentru extinderea unei rețele Cat 5e existente.
Pentru o rețea nouă e mai bine Cat 6.
- Categorie
- Cat 5e, 100 MHz
- Porturi
- 24
- Ecranare
- UTP
- Înălțime
- 1U
- Greutate
- 1 kg
Plusuri
- Fără împământare
- Suport de cabluri
Minusuri
- Doar Cat 5e

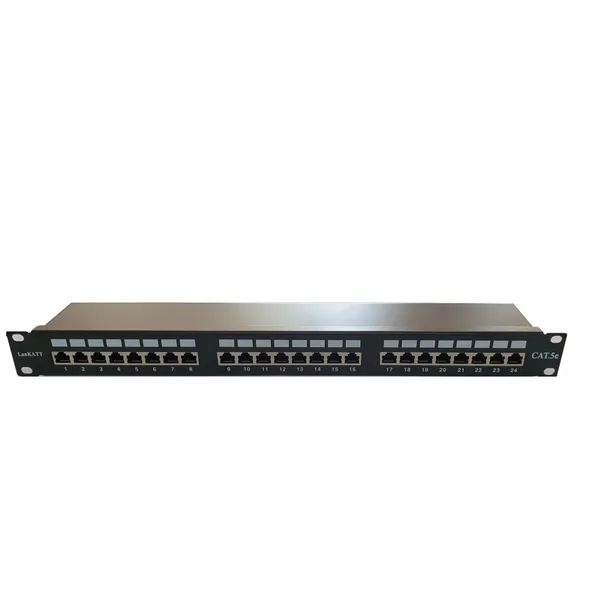

LanKATT Cat 5e FTP, 24 de porturi
Patch panel de 19 inch, Cat 5e FTP ecranat, 24 de porturi, cu suport de cabluri și cablu de împământare, pini acoperiți cu 50 de microni de aur, de 482 x 43 x 120 mm. Cântărește 1 kg.
E pentru rețelele Cat 5e cu cablu ecranat, de exemplu în ateliere cu motoare electrice, unde ecranarea reduce interferențele.
Ecranarea funcționează doar cu tot lanțul împământat.
- Categorie
- Cat 5e, 100 MHz
- Porturi
- 24
- Ecranare
- FTP
- Dimensiuni
- 482 x 43 x 120 mm
- Greutate
- 1 kg
Plusuri
- Ecranat
- Contacte aurite
Minusuri
- Doar Cat 5e

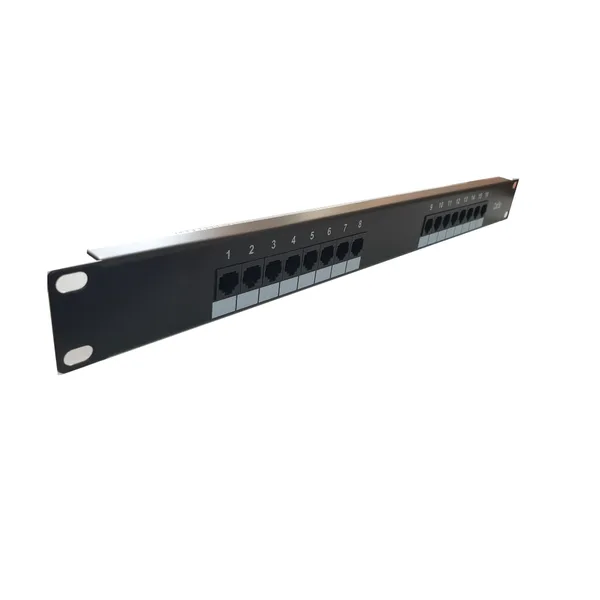

LanKATT Cat 5e UTP, 16 porturi, 1U
Patch panel de 19 inch, Cat 5e UTP, 16 porturi, 1U, de 482 x 43 x 48 mm, compatibil cu mufe RJ45 și RJ11. Cântărește 0,76 kg.
Adâncimea de doar 48 mm îl face potrivit pentru rackurile de perete foarte puțin adânci, iar 16 porturi ajung pentru un birou mic.
Nu are suport de cabluri în spate.
- Categorie
- Cat 5e, 100 MHz
- Porturi
- 16
- Adâncime
- 48 mm
- Ecranare
- UTP
- Greutate
- 0,76 kg
Plusuri
- Foarte puțin adânc
- Simplu
Minusuri
- Fără suport de cabluri
Cele 9 patch paneluri, pe scurt
| Patch panel | Categorie | Porturi | Ecranare | Montaj |
|---|---|---|---|---|
| Cat 6, 24 porturi | Cat 6 | 24 | FTP/STP | rack, clasic |
| Cat 6A modular | Cat 6A | 24 | ecranat | rack, autosertizare |
| Cat 5e de perete | Cat 5e | 8 | ecranat | perete |
| Cat 6, 48 porturi | Cat 6 | 48 | FTP/STP | rack, clasic |
| Cat 6 modular | Cat 6 | 24 | ecranat | rack, autosertizare |
| Cat 6A clasic | Cat 6A | 24 | ecranat | rack, clasic |
| Cat 5e UTP 24 | Cat 5e | 24 | UTP | rack, clasic |
| Cat 5e FTP 24 | Cat 5e | 24 | FTP | rack, clasic |
| Cat 5e UTP 16 | Cat 5e | 16 | UTP | rack, clasic |
Ce viteză duce fiecare categorie și pe ce distanță
Patch panelul nu face rețeaua mai rapidă decât cablul, dar o poate face mai lentă. Am pus alături categoriile din comparație, frecvența lor și ce viteze duc de obicei.
| Categorie | Frecvență | 1 Gigabit | 10 Gigabit |
|---|---|---|---|
| Cat 5e | 100 MHz | până la 100 m | nu e făcută pentru asta |
| Cat 6 | 250 MHz | până la 100 m | pe distanțe scurte, de ordinul a 55 m |
| Cat 6A | 500 MHz | până la 100 m | până la 100 m |
Între Cat 5e și Cat 6A, frecvența crește de cinci ori, iar ce primești în plus e posibilitatea de 10 Gigabit pe toată lungimea unei clădiri. Pentru o casă sau un birou cu 1 Gigabit, Cat 6 e alegerea care lasă rezervă; Cat 6A se merită acolo unde switch-urile și serverele lucrează deja la 10 Gigabit sau unde vrei ca rețeaua să nu mai fie schimbată zece ani. O rețea e la fel de rapidă ca piesa cea mai slabă: un patch panel Cat 5e într-o rețea Cat 6A o coboară la Cat 5e.
Câte porturi îți trebuie
Se numără toate punctele de rețea din clădire: prize de birou, imprimante, puncte de acces Wi-Fi, camere IP, telefoane IP și orice aparat legat prin cablu. La numărul lor se adaugă cam o cincime rezervă pentru prizele adăugate mai târziu. Un birou cu 18 prize ajunge la 22 de porturi, deci la un patch panel de 24. Peste 24, al doilea panel sau unul de 48 de porturi.
Cum montezi un patch panel clasic
- Fixează patch panelul în rack, de obicei deasupra switch-ului, ca patch cordurile să fie scurte.
- Trage cablurile din pereți până în spatele panelului și prinde-le pe suportul de cabluri.
- Dezizolează fiecare cablu cât să nu desfaci perechile răsucite mai mult de 1-2 cm.
- Pune firele în blocul portului după codul de culori T568B sau T568A, același în toată clădirea.
- Bate firele cu scula de impact, care le taie și le fixează dintr-o mișcare.
- Testează fiecare port cu un tester de cablu și etichetează-l cu numele prizei din perete.
Patch panelul și restul rețelei
Patch panelul stă într-un rack de 19 inch, între cablul UTP tras prin pereți și switch. De la switch pleacă și cablurile spre NVR-ul camerelor de supraveghere și spre punctele de acces. Mufele de pe capetele patch cordurilor se sertizează cu un clește de sertizat RJ45, iar fiecare legătură se verifică cu un tester sau cu un multimetru, la nevoie.
Rackul pentru patch panel
Patch panelurile de 19 inch se montează într-un rack de aceeași lățime, de perete sau de podea. Un rack de perete de 6-12U ajunge pentru un birou mic, cu un patch panel, un switch și un router, iar pentru camere tehnice mai mari se folosesc rackuri de podea de 22-42U. Între patch panel și switch se pune adesea un organizator orizontal de cabluri, care ține patch cordurile drepte. Rackul se aerisește, fiindcă switch-urile și echipamentele PoE se încălzesc.
Etichetarea porturilor
Un patch panel fără etichete devine, după câteva luni, un mister. Fiecare port primește numele prizei din perete, de exemplu „Birou 2, priza B”, iar aceeași etichetă se pune și pe priză. Un tabel simplu, ținut lângă rack sau în calculator, arată ce port duce unde. Când se mută un angajat sau se adaugă o cameră, tabelul se actualizează pe loc. Patch cordurile colorate ajută și ele: de exemplu albastru pentru calculatoare, galben pentru camere, roșu pentru echipamente critice.
Testarea cablurilor
După montaj, fiecare port se testează cu un tester de cablu, care arată dacă toate cele opt fire ajung la capătul celălalt în ordinea corectă. Un fir inversat sau întrerupt face ca legătura să meargă la 100 Mbps în loc de 1 Gbps sau să nu meargă deloc. Testerele mai bune arată și lungimea cablului și locul unde e întrerupt. Rezultatele se notează în tabelul de etichete.
Patch cordurile
Între patch panel și switch se folosesc patch corduri scurte, de 0,5-1 m, de aceeași categorie cu restul rețelei. Cablurile prea lungi se adună în ghemuri în rack și încurcă ventilația.
Patch panel sau prize direct în switch
Într-un apartament cu 3-4 prize de rețea, cablurile pot intra direct în switch, fără patch panel. Peste 6-8 prize, patch panelul ține cablurile din perete fixe și ordonate, iar o schimbare se face din câteva patch corduri.
Patch panelul în meserii
Un administrator de rețele organizează rackul, etichetează porturile și mută patch cordurile când se schimbă birourile. Un electrician constructor trage cablurile de date odată cu instalația electrică și le termină în patch panel, iar un instalator de sisteme de securitate leagă prin el camerele IP de NVR.
Ce verifici înainte să cumperi un patch panel
- Categoria, aceeași cu a cablului: Cat 5e, 6 sau 6A.
- Ecranarea, aceeași cu a cablului, plus împământarea rackului.
- Numărul de porturi, cu o rezervă de aproximativ 20%.
- Montajul: clasic cu sculă de impact sau modular cu autosertizare.
- Suportul de cabluri din spate.
- Rackul: 19 inch, 1U, sau un panel de perete dacă nu ai rack.
