Cea mai bună mașină de legat fier beton pentru plăci, fundații și pereți armați leagă o intersecție în jur de o secundă, cuprinde barele pe care le folosești cel mai des și merge pe un acumulator care ține o zi de lucru sau se schimbă repede. La câteva sute de legături pe zi, un cârlig manual bun ajunge. La mii, mașina e diferența dintre o zi de armare și trei, iar legăturile ies la fel de strânse de la prima la ultima. Am comparat nouă unelte de legat armătura, de la cârlige manuale la mașini profesionale pe 18 V.
Pentru șantiere mari, TJEP Ultra Grip 40 merge pe 18 V și leagă armături de la 12 la 40 mm. Pentru plăci și fundații obișnuite, YDS-8080S face o legătură pe secundă, cu trei spire de sârmă. Pentru lucru mărunt, cârligul Yato YT-54233, de 300 mm, e cel mai simplu.
Cele 9 unelte de legat fier beton comparate, pe rând

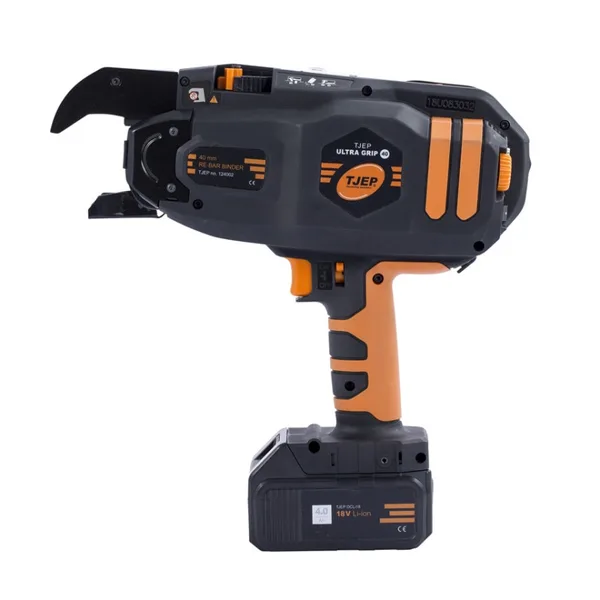

TJEP Ultra Grip 40, 18 V, 4 Ah, armături de 12-40 mm
Mașină de legat fier beton TJEP Ultra Grip 40, pe acumulator de 18 V și 4 Ah, pentru armături cu deschidere de la 12 la 40 mm. Producătorul o prezintă ca a treia generație a mașinilor lui, o dezvoltare a seriei XP, cu viteză de legare și calitate a legăturii îmbunătățite.
Deschiderea de până la 40 mm cuprinde și barele groase din fundații și stâlpi, unde mașinile mici nu încap. Pe un acumulator de 18 V și 4 Ah, lucrezi mult între încărcări.
E gândită pentru firme cu volum mare de armare, nu pentru o singură casă.
- Acumulator
- 18 V, 4 Ah
- Deschidere
- 12-40 mm
- Generație
- a treia, Ultra Grip
- Uz
- profesional
Plusuri
- Până la 40 mm
- 18 V
Minusuri
- Pentru volum mare

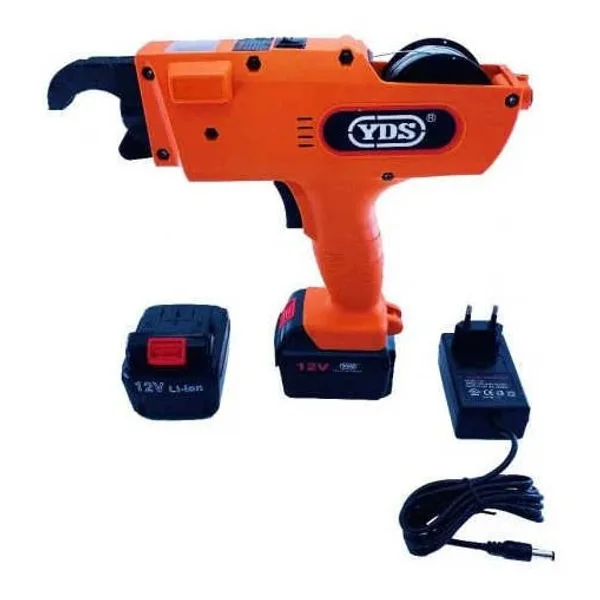

YDS-8080S, o legătură pe secundă, 3 spire, până la 25 mm
Mașină de legat fier beton YDS-8080S, cu viteză de o secundă pe legătură și acumulator Li-ion. Trece sârma de 3 ori în jurul barelor, rezultând o secțiune însumată de 2,4 mm, și leagă până la 25 mm, de la plasă de sârmă de 4 mm până la bare de 10 x 10 mm. Are 29 x 25 x 20 cm și 3 kg.
Cele trei spire dau o legătură mai rezistentă decât una singură, iar pierderile de sârmă sunt mici. E mărimea potrivită pentru plasele de armare din plăci, radiere și pereți de casă.
Barele groase din fundațiile mari nu încap în deschiderea de 25 mm.
- Viteză
- 1 s pe legătură
- Spire
- 3, secțiune 2,4 mm
- Deschidere
- până la 25 mm
- Acumulator
- Li-ion
- Greutate
- 3 kg
Plusuri
- 3 spire
- 1 s pe legătură
Minusuri
- Maxim 25 mm

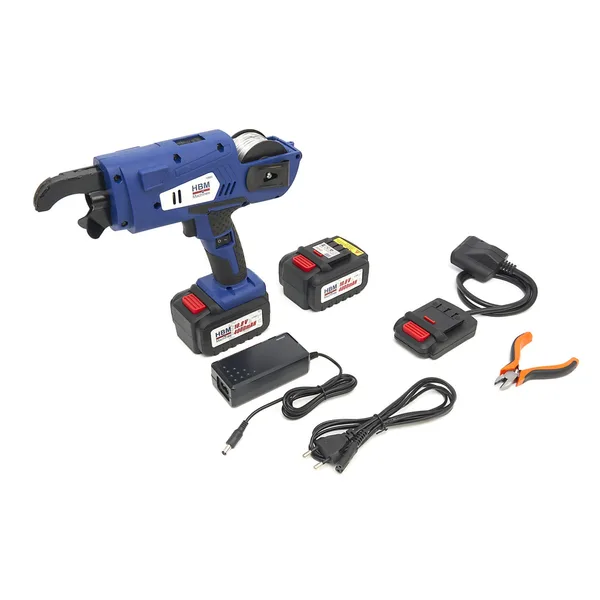

HBM, 10,8 V, 2 acumulatori de 4 Ah, armături de 8-34 mm
Mașină de legat fier beton HBM, pe 10,8 V, cu 2 acumulatori de 4000 mAh și timp de încărcare de 2,5 ore. Leagă armături cu deschidere între 8 și 34 mm și folosește rolă de sârmă de 0,8 mm de 100 m, care se cumpără separat.
Doi acumulatori înseamnă că lucrezi cu unul în timp ce celălalt se încarcă, deci mașina nu se oprește la jumătatea zilei. Deschiderea de 34 mm acoperă majoritatea barelor din construcțiile de case.
Rolele de sârmă nu sunt incluse.
- Tensiune
- 10,8 V
- Acumulatori
- 2 x 4 Ah
- Încărcare
- 2,5 h
- Deschidere
- 8-34 mm
- Sârmă
- 0,8 mm, rolă de 100 m
Plusuri
- Doi acumulatori
- Până la 34 mm
Minusuri
- Fără role de sârmă
Mașină de legat fier beton, 12 V, 1800 mAh, 8-34 mm
Mașină de legat fier beton pe 12 V, cu acumulator de 1800 mAh și autonomie de 2 ore, pentru armături între 8 și 34 mm, cu sârmă de 0,8 mm. Are mecanism de eliberare ușoară a nodului, care împiedică încurcarea sârmei.
E o mașină compactă pentru cine vrea să treacă de la cârlig la legare automată fără să investească într-un sistem profesional. Deschiderea de 34 mm e aceeași ca la mașinile mai mari.
Acumulatorul de 1800 mAh ține mai puțin decât unul de 4 Ah, iar marca nu e declarată.
- Tensiune
- 12 V
- Acumulator
- 1800 mAh
- Autonomie
- 2 h
- Deschidere
- 8-34 mm
- Sârmă
- 0,8 mm
Plusuri
- Compactă
- Până la 34 mm
Minusuri
- Acumulator mic

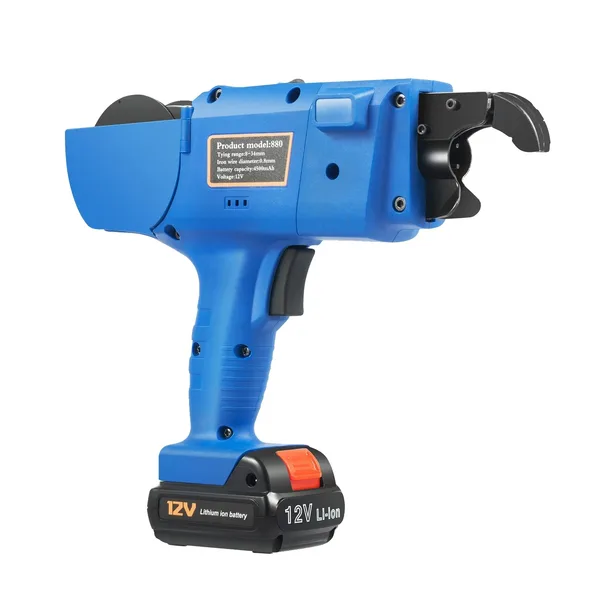

Mașină de legat fier beton, 12 V, 1800 mAh, mâner ergonomic
Mașină de legat fier beton pe 12 V, cu acumulator de 1800 mAh, sârmă de 0,8 mm și dimensiuni de 28,5 x 7 x 23 cm. Are mâner ergonomic și margini rotunjite pentru manevrare sigură, pentru construcții, poduri și tuneluri.
Corpul îngust, de 7 cm, intră ușor între barele unei plase dese. Marginile rotunjite contează când lucrezi ore întregi aplecat peste armătură.
Deschiderea maximă și marca nu sunt declarate.
- Tensiune
- 12 V
- Acumulator
- 1800 mAh
- Sârmă
- 0,8 mm
- Dimensiuni
- 28,5 x 7 x 23 cm
Plusuri
- Corp îngust
Minusuri
- Deschidere nedeclarată

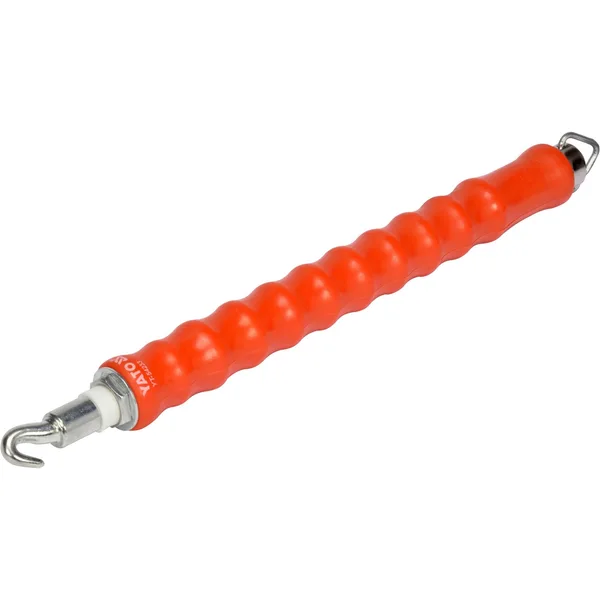

Yato YT-54233, cârlig de legat fier beton, 300 mm
Dispozitiv Yato YT-54233 pentru legat fier beton, cu lungime de 300 mm, din oțel și plastic, de 0,383 kg. E gândit pentru răsucirea rapidă a sârmei de legat dintre barele de armătură.
Lungimea de 300 mm îți lasă să legi armătura de pe jos fără să te apleci complet, iar construcția metalică ține la lucru zilnic. Pentru cine leagă câteva sute de intersecții pe zi, e unealta de bază.
Mecanismul trebuie uns din când în când cu vaselină, altfel se înțepenește.
- Lungime
- 300 mm
- Material
- oțel, plastic
- Greutate
- 383 g
- Marcă
- Yato
Plusuri
- Lung
- Robust
Minusuri
- Cere uns periodic

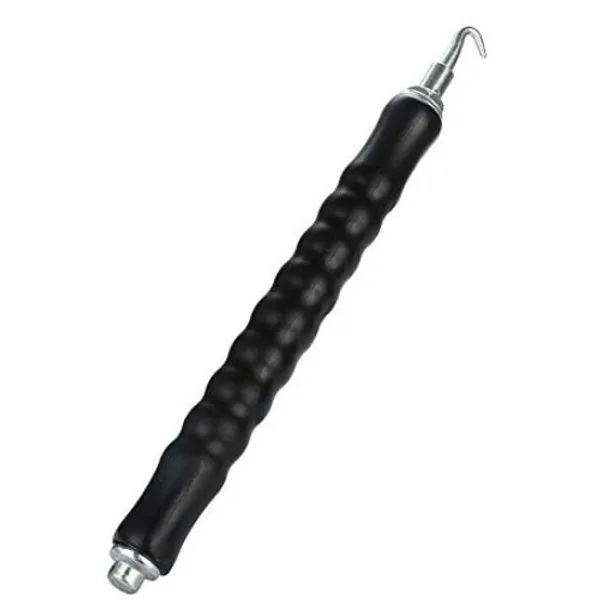

Cârlig semiautomat de legat sârmă, 320 mm, mâner din cauciuc
Cârlig semiautomat de legat sârmă pentru fier beton, de 320 mm, din oțel, cu mâner ergonomic din cauciuc. Mecanismul rotește cârligul când tragi de mâner, deci răsucirea se face fără să-ți rotești încheietura.
Răsucirea din tragere, nu din încheietură, înseamnă mai puțină oboseală la mii de legături. Mânerul din cauciuc se ține bine și cu mănuși ude.
Mecanismul semiautomat e mai sensibil la nisip și ciment decât un cârlig simplu.
- Tip
- semiautomat
- Lungime
- 320 mm
- Material
- oțel
- Mâner
- cauciuc
Plusuri
- Fără rotire din încheietură
- Mâner din cauciuc
Minusuri
- Sensibil la murdărie

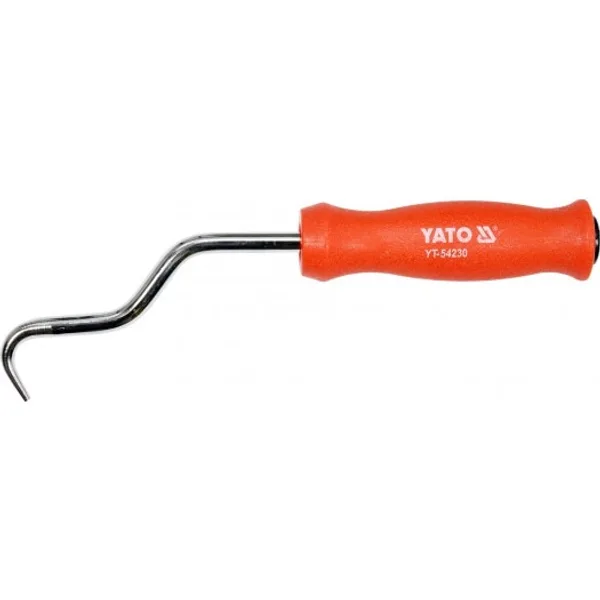

Yato YT-54230, cârlig de legat fier beton, 210 mm
Dispozitiv Yato YT-54230 pentru legat fier beton, de 210 mm, varianta scurtă a cârligului Yato.
Lungimea mică îl face potrivit pentru armătura de stâlpi și grinzi, unde lucrezi în picioare, cu mâna aproape de armătură, și unde un cârlig lung se încurcă.
Pentru plăci, unde lucrezi pe jos, cel de 300 mm e mai comod.
- Lungime
- 210 mm
- Marcă
- Yato
Plusuri
- Compact
Minusuri
- Scurt pentru plăci

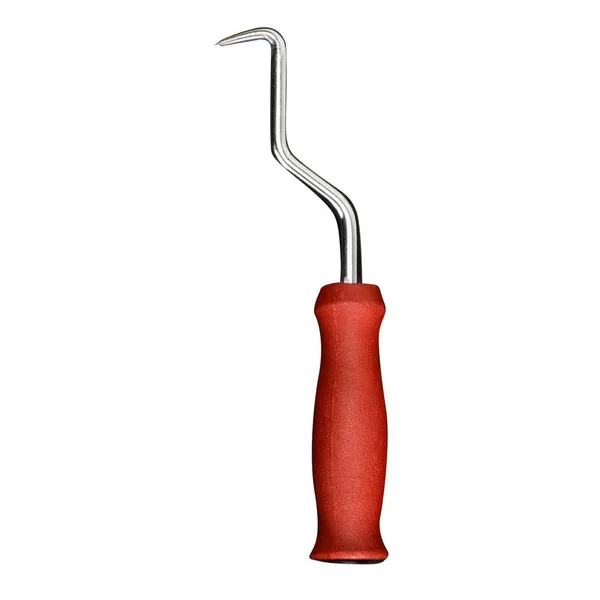

Cârlig de legat sârmă, 210 mm, tijă de inox de 7,5 mm
Cârlig de legat sârmă pentru fier beton, de 210 mm, cu mâner din plastic și cârlig din oțel zincat, cu partea de lucru din tijă de oțel inoxidabil de 7,5 mm. Mânerul e rezistent la umiditate și la deteriorări mecanice.
Tija de inox nu ruginește, chiar dacă rămâne pe șantier peste noapte, în ploaie. Se folosește și la legarea sacilor sau a pungilor.
E un cârlig simplu, fără mecanism, deci toată răsucirea vine din încheietură.
- Lungime
- 210 mm
- Tijă
- inox, 7,5 mm
- Cârlig
- oțel zincat
- Mâner
- plastic
Plusuri
- Inox
- Nu ruginește
Minusuri
- Fără mecanism
Cele 9 unelte de legat, pe scurt
| Unealtă | Tip | Alimentare | Deschidere | Greutate |
|---|---|---|---|---|
| TJEP Ultra Grip 40 | mașină | 18 V, 4 Ah | 12-40 mm | nedeclarată |
| YDS-8080S | mașină | Li-ion | până la 25 mm | 3 kg |
| HBM | mașină | 10,8 V, 2 x 4 Ah | 8-34 mm | nedeclarată |
| Mașină 12 V, 8-34 mm | mașină | 12 V, 1800 mAh | 8-34 mm | nedeclarată |
| Mașină 12 V, corp îngust | mașină | 12 V, 1800 mAh | nedeclarată | nedeclarată |
| Yato YT-54233 | cârlig | manual | nu se aplică | 383 g |
| Cârlig semiautomat 320 mm | cârlig | manual | nu se aplică | nedeclarată |
| Yato YT-54230 | cârlig | manual | nu se aplică | nedeclarată |
| Cârlig inox 210 mm | cârlig | manual | nu se aplică | nedeclarată |
Câte legături are o placă armată
Numărul de legături dintr-o lucrare decide dacă merită mașina. Am calculat câte intersecții are o plasă de armare pe metru pătrat, la distanțele între bare folosite des, și câte legături ies pe o placă de 100 m² armată pe două straturi, jos și sus, dacă se leagă toate intersecțiile. Ultima coloană arată timpul de legare la viteza declarată de YDS-8080S, de o secundă pe legătură, fără timpul de mutare de la o intersecție la alta.
| Distanța între bare | Intersecții pe m² | Legături pe 100 m², 2 straturi | Timp la 1 s pe legătură |
|---|---|---|---|
| 10 cm | 100 | 20.000 | 5 ore și 33 de minute |
| 15 cm | 44 | 8.889 | 2 ore și 28 de minute |
| 20 cm | 25 | 5.000 | 1 oră și 23 de minute |
| 25 cm | 16 | 3.200 | 53 de minute |
Chiar la o placă de casă obișnuită, de 100 m², cu bare la 15 cm, ies aproape nouă mii de legături dacă se leagă toate. Cu un cârlig, fiecare legătură cere tăierea sârmei, petrecerea ei în jurul barelor și câteva răsuciri, de câteva ori mai mult decât secunda mașinii. Diferența nu e doar de timp: după câteva mii de răsuciri din încheietură, mâna obosește și legăturile de la sfârșitul zilei ies mai slabe decât cele de dimineață. În practică nu se leagă mereu toate intersecțiile, iar proiectul sau șeful de șantier stabilește care se leagă, deci cifrele sunt limita de sus. Ordinea de mărime rămâne însă aceeași: mii de legături pe fiecare placă.

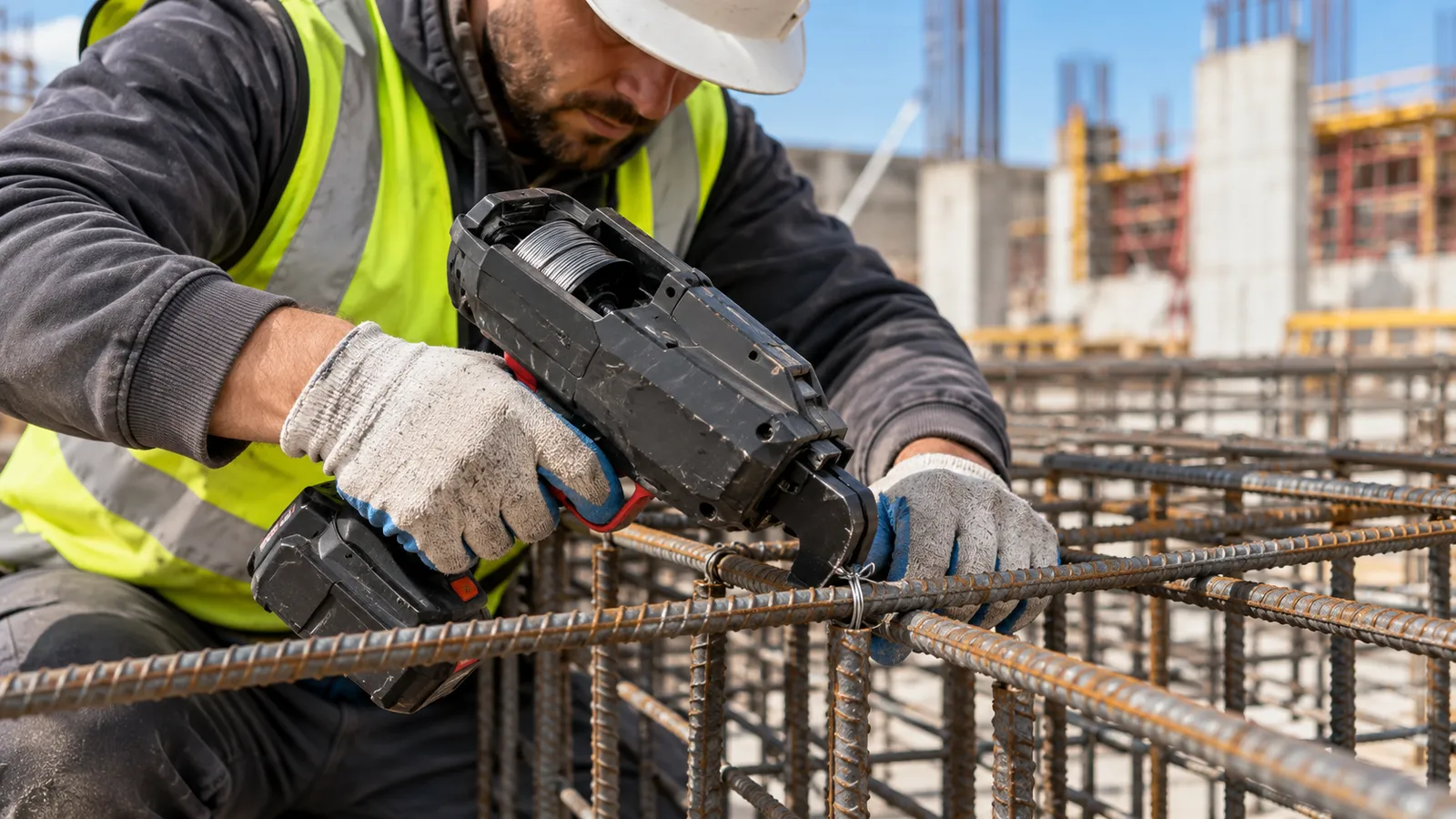

Cum legi armătura cu mașina
- Verifică că rola de sârmă e montată corect și că sârma iese liber prin capul mașinii.
- Încarcă acumulatorul complet și ține unul de rezervă încărcat, dacă mașina are doi.
- Așază capul mașinii peste intersecția celor două bare, cu gura deschisă cuprinzându-le pe amândouă.
- Apasă trăgaciul și ține mașina nemișcată până termină ciclul de înfășurare, răsucire și tăiere.
- Ridică mașina drept în sus, ca să nu tragi de legătura abia făcută.
- Verifică din când în când o legătură trăgând de bare: nu trebuie să se miște una față de alta.
- La final de zi, curăță capul mașinii de praf de ciment și de resturi de sârmă.
Ce ține legătura și ce nu
Legătura de sârmă nu preia nicio forță în betonul întărit. Rolul ei e să țină barele în poziția din proiect până se toarnă și se întărește betonul: să nu se miște când se calcă pe plasă, când cade betonul din pompă și când se vibrează. O plasă cu legături slabe se deformează sub picioarele muncitorilor, barele se apropie sau se depărtează, iar distanța dintre armătură și marginea betonului, numită acoperire, se schimbă. Acoperirea prea mică lasă armătura aproape de suprafață, unde ruginește mai repede.
Sârma de legat e de obicei moale, recoaptă, ca să se răsucească ușor fără să se rupă. Mașinile folosesc role de sârmă calibrate, de obicei de 0,8 mm, făcute pentru mecanismul lor. YDS-8080S face trei spire, iar cele trei fire de 0,8 mm dau împreună secțiunea de 2,4 mm declarată de producător. Pentru armături expuse la umezeală mult timp înainte de turnare, există și sârmă zincată sau acoperită cu plastic, care nu lasă pete de rugină.
Mașina sau cârligul
Pentru reparații mici, o scară de beton, un stâlp de gard sau o centură de câțiva metri, cârligul e alegerea corectă: nu are acumulator de încărcat, nu are role speciale de sârmă și nu se strică. Cârligul semiautomat e un pas intermediar util pentru cine leagă des, dar nu destul cât să justifice o mașină. Mașina merită de la primele plăci și fundații, iar pentru o echipă de fierari betoniști care armează zilnic, e unealta care schimbă cel mai mult ritmul de lucru.
Înainte de a alege o mașină, verifică două lucruri pe care puțini le întreabă. Primul e de unde iei rolele de sârmă, fiindcă fiecare marcă are rolele ei, iar o mașină fără role e inutilă. Al doilea e deschiderea maximă, comparată cu barele pe care le folosești cel mai des: o deschidere de 25 mm cuprinde două bare de 12 mm, dar nu și una de 16 cu una de 12.
Protecția mâinilor și a spatelui
Armarea plăcilor se face aplecat, ore întregi, iar spatele e primul care cedează. Mașinile cu prelungitor, care leagă armătura de pe jos stând în picioare, există la producătorii mari pentru plăci întinse. Pentru lucrul aproape de bare, mănușile de lucru groase protejează de capetele tăiate ale sârmei, care sunt ascuțite și zgârie mâna la fiecare legătură. O pereche de genunchiere de lucru ajută când armezi stând în genunchi pe plasă, iar o vestă reflectorizantă te face vizibil pe un șantier cu utilaje și macarale.
Uneltele de legat fier beton în meserii
Un fierar betonist leagă zilnic mii de intersecții la plăci, fundații, stâlpi și pereți, unde mașina de legat schimbă cel mai mult ritmul de lucru. Un inginer constructor verifică armătura înainte de turnare, inclusiv dacă legăturile țin barele în poziție, iar un dulgher montează cofrajele în jurul armăturii și lucrează alături de echipa de fierari.
Ce verifici înainte să cumperi o mașină de legat fier beton
- Deschiderea maximă, comparată cu barele pe care le folosești.
- Rolele de sârmă: ce tip folosește și de unde le iei.
- Acumulatorul: tensiunea, capacitatea și dacă primești doi.
- Viteza și numărul de spire pe legătură.
- Greutatea, dacă lucrezi ore întregi cu ea.
- Pentru cârlig: lungimea, mecanismul semiautomat și mânerul.
