Cel mai bun detector de tensiune pentru un electrician e unul fără contact, de tip creion, care simte de la 12 V până la 1.000 V în curent alternativ, cu două sensibilități, categorie de siguranță CAT III sau CAT IV, semnal sonor și luminos și lanternă. Detectorul fără contact spune repede unde e faza, dar nu dovedește că un circuit e oprit; pentru asta se folosește un tester bipolar, care măsoară prin contact. Am comparat zece detectoare de tensiune, nouă fără contact și unul bipolar.
Pentru electricieni, Wiha SB 255-13 detectează 12-1.000 V, are CAT IV și LED-uri care arată intensitatea câmpului. Pentru verificarea lipsei tensiunii, testerul UNI-T UT18C are ecran, polaritate, sens de rotație al fazelor și test de diferențial. Pentru casă, UNI-T UT12M are două domenii, de la 24 V și de la 90 V.
Cele 10 detectoare de tensiune comparate, pe rând

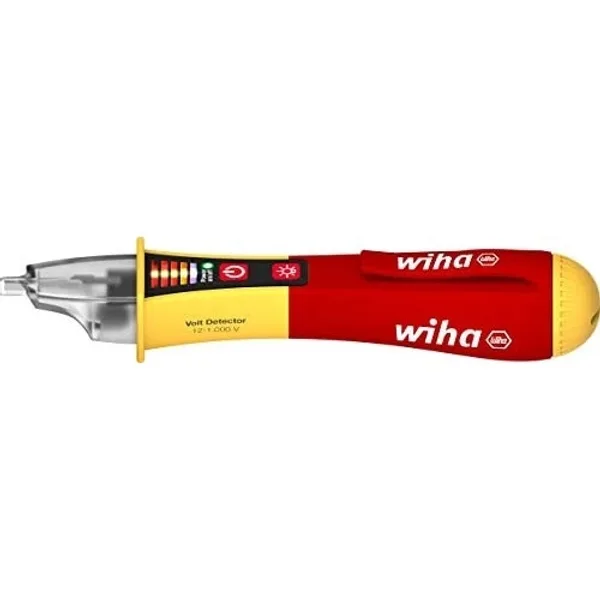

Wiha SB 255-13, 12-1.000 V, CAT IV
Detector unipolar fără contact pentru 12-1.000 V în curent alternativ, categoria CAT IV, cu LED-uri colorate care trec de la albastru la portocaliu și roșu după intensitatea câmpului, lanternă LED și 2 baterii AAA incluse. Cântărește 100 g.
LED-ul verde permanent arată că detectorul e pornit și funcțional, deci nu confunzi un aparat cu bateria moartă cu un fir fără tensiune. Culorile ajută la găsirea firului cu câmpul cel mai puternic într-o doză aglomerată. Se oprește singur după 4 minute.
Wiha e o marcă germană de scule pentru electricieni.
- Domeniu
- 12-1.000 V AC
- Categorie
- CAT IV
- Semnal
- LED colorat după intensitate, sonor
- Extra
- lanternă, LED de funcționare
- Greutate
- 100 g
Plusuri
- CAT IV
- Arată intensitatea
Minusuri
- Doar curent alternativ

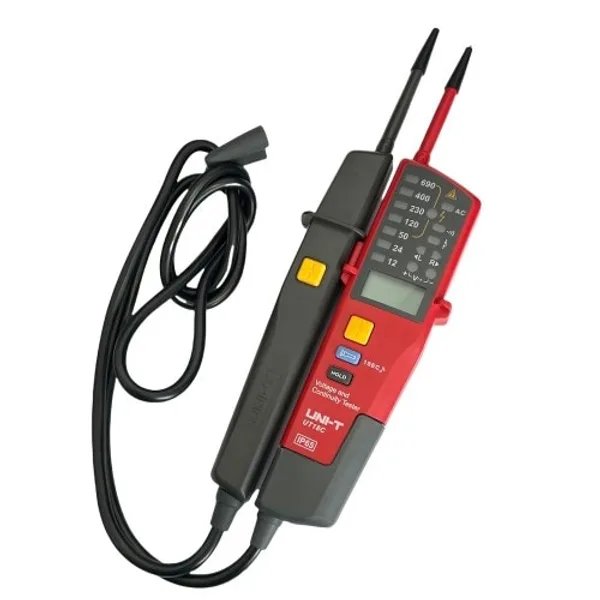

UNI-T UT18C, tester cu contact și ecran
Tester de tensiune cu ecran LCD, care măsoară prin contact tensiune alternativă și continuă, continuitate și rezistență, cu identificarea polarității, a sensului de rotație al fazelor, test pentru diferențial (RCD), detector de fază unipolar și funcție HOLD.
E tipul de aparat cu care se verifică, înainte de lucru, că un circuit oprit chiar nu mai are tensiune. Arată și valoarea, nu doar prezența ei, și merge la curent continuu, pe care detectoarele fără contact nu îl văd. Sensul de rotație al fazelor contează la montarea motoarelor trifazate.
E mai mare decât un detector tip creion.
- Tip
- tester cu contact, ecran LCD
- Măsoară
- AC, DC, continuitate, rezistență
- Extra
- polaritate, rotația fazelor, test RCD, HOLD
- Baterii
- 2 x AAA
Plusuri
- Măsoară și DC
- Test de diferențial
Minusuri
- Mai voluminos

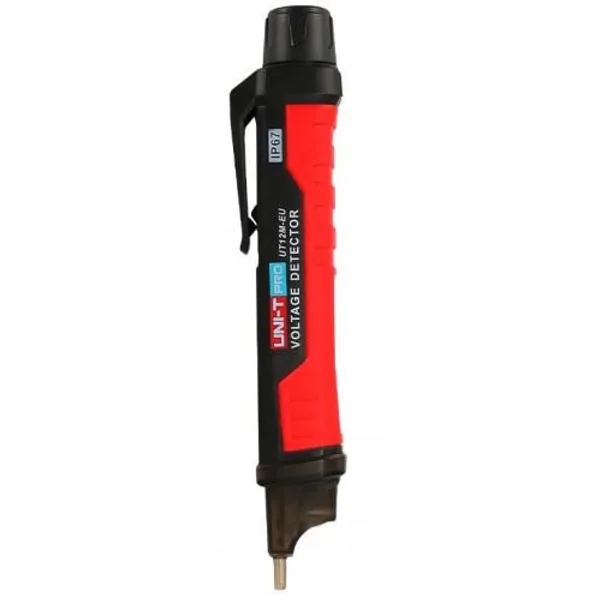

UNI-T UT12M, 24-1.000 V și 90-1.000 V
Detector fără contact cu două domenii: 24-1.000 V pe sensibilitatea mare și 90-1.000 V pe cea mică, cu semnal sonor și luminos.
Cele două domenii ajută la deosebirea fazei de firele vecine: pe sensibilitatea mică reacționează doar aproape de faza adevărată. E un aparat robust, din seria UT12 a UNI-T, pentru prize, întrerupătoare și dulii.
Nu detectează sub 24 V, deci nu ajută la soneriile de 8-12 V.
- Domeniu
- 24-1.000 V și 90-1.000 V AC
- Semnal
- sonor și luminos
- Marcă
- UNI-T
Plusuri
- Două domenii
- Robust
Minusuri
- Nu simte sub 24 V

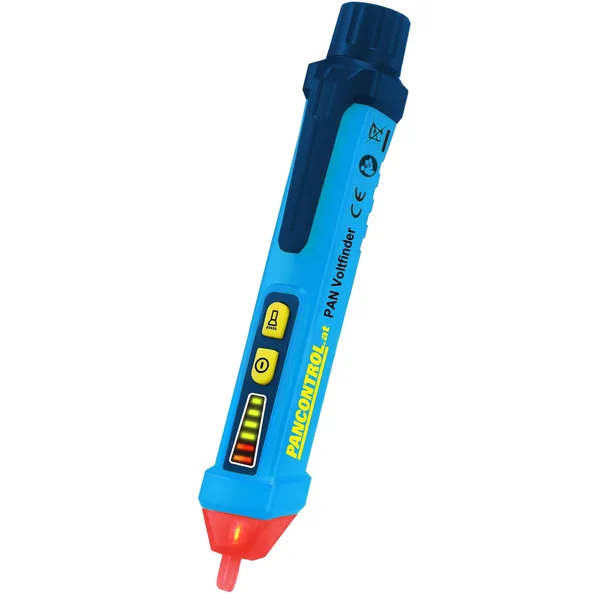

PANCONTROL PAN Voltfinder, 12-1.000 V
Detector fără contact 12-1.000 V AC cu LED roșu, ton acustic puternic, afișaj pe 3 niveluri pentru intensitatea semnalului și lanternă LED.
Cele trei niveluri arată cum crește semnalul când te apropii de sursă, deci găsești un fir întrerupt sau un bec ars dintr-o ghirlandă mergând de-a lungul cablului. PANCONTROL e o marcă austriacă de aparate de măsură.
Categoria de siguranță nu e trecută pe pagina produsului.
- Domeniu
- 12-1.000 V AC
- Semnal
- LED, sonor, 3 niveluri
- Extra
- lanternă LED
Plusuri
- Trei niveluri
- Găsește întreruperi
Minusuri
- CAT nedeclarat

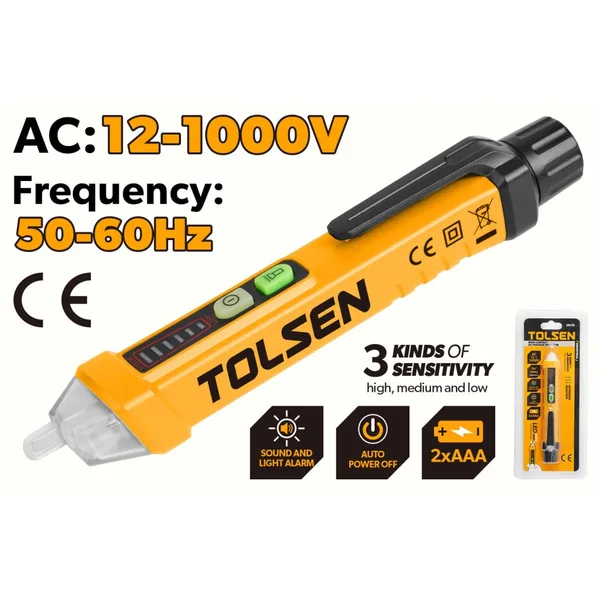

TOLSEN Industrial, CAT III 1.000 V
Detector fără contact 12-1.000 V AC, categoria CAT III 1.000 V, cu selecție automată a sensibilității, alarmă sonoră și luminoasă, lumină LED și certificare CE. Măsoară 12 x 3 x 3 cm.
Selecția automată scutește apăsarea butoanelor între sensibilități. CAT III 1.000 V îl face potrivit pentru tablouri industriale și instalații trifazate.
La 200 g e cel mai greu dintre detectoarele tip creion.
- Domeniu
- 12-1.000 V AC
- Categorie
- CAT III 1.000 V
- Sensibilitate
- automată
- Greutate
- 200 g
Plusuri
- CAT III 1.000 V
- Sensibilitate automată
Minusuri
- Mai greu

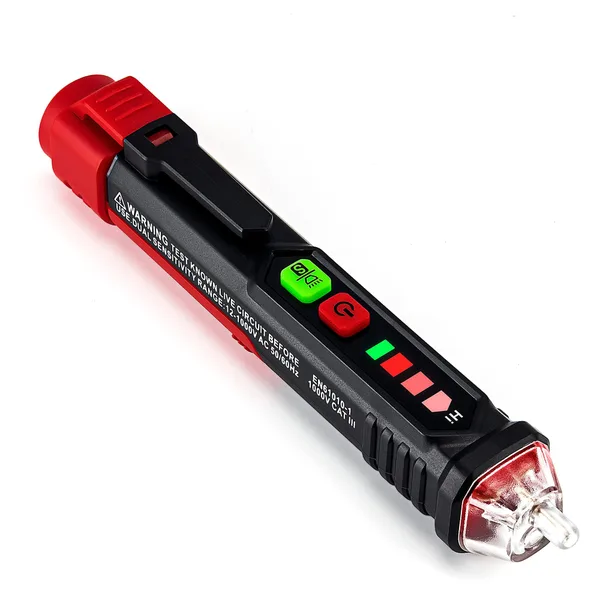

KAIWEETS VT200, ecran LCD
Detector fără contact cu ecran LCD, două domenii, 12-1.000 V și 48-1.000 V, identificare fază și nul, alarmă și lanternă.
Ecranul arată sensibilitatea aleasă și intensitatea semnalului, iar identificarea fazei și a nulului ajută la legarea corectă a unei prize sau a unei lustre.
Ca toate detectoarele fără contact, nu înlocuiește verificarea cu tester bipolar.
- Domeniu
- 12-1.000 V și 48-1.000 V AC
- Ecran
- LCD
- Extra
- fază și nul, lanternă
Plusuri
- Ecran
- Fază și nul
Minusuri
- Doar indicație

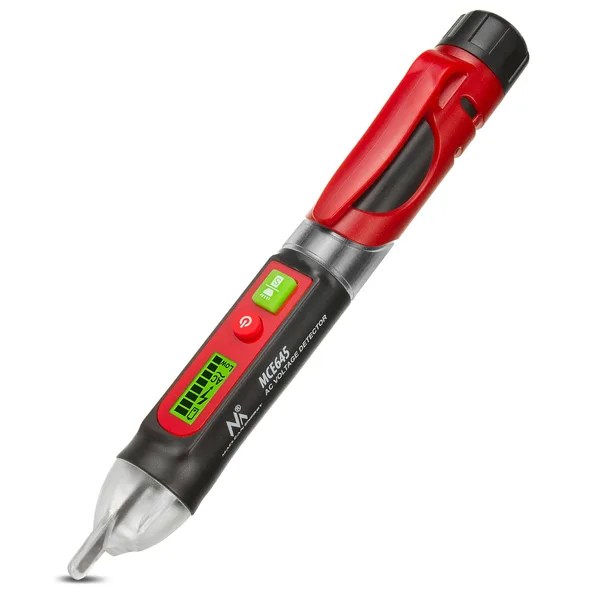

Maclean Fazer MCE645, CAT IV 600 V
Detector fără contact 12-1.000 V AC cu comutator de sensibilitate mare și mică, afișaj cu iluminare, lanternă, indicator de baterie și categoria CAT IV 600 V. Cântărește 47,4 g cu baterii.
E cel mai ușor dintre cele comparate și stă în buzunarul de la piept ca un pix. CAT IV 600 V acoperă și verificări la branșament.
Lucrează între 0 și 40 °C, deci nu e pentru frig mare.
- Domeniu
- 12-1.000 V AC
- Categorie
- CAT IV 600 V
- Sensibilitate
- mare și mică
- Greutate
- 47,4 g
Plusuri
- Foarte ușor
- CAT IV
Minusuri
- Doar 0-40 °C

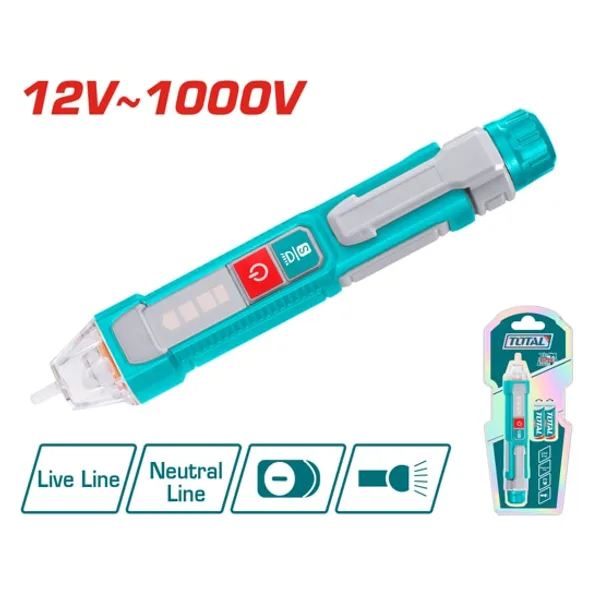

TOTAL THT100091, 12/48-1.000 V
Detector fără contact cu două sensibilități, 12-1.000 V și 48-1.000 V AC, la 50/60 Hz, alarmă sonoră și luminoasă, lumină LED și 2 baterii AAA incluse.
Producătorul îl recomandă pentru găsirea întreruperilor în conductori și pentru verificarea prizelor, corpurilor de iluminat și întrerupătoarelor automate. Pe sensibilitatea mare, mergând de-a lungul cablului, semnalul dispare exact după locul întreruperii.
Categoria de siguranță nu e trecută.
- Domeniu
- 12-1.000 V și 48-1.000 V AC
- Semnal
- sonor și luminos
- Baterii
- 2 x AAA, incluse
Plusuri
- Două sensibilități
- Baterii incluse
Minusuri
- CAT nedeclarat

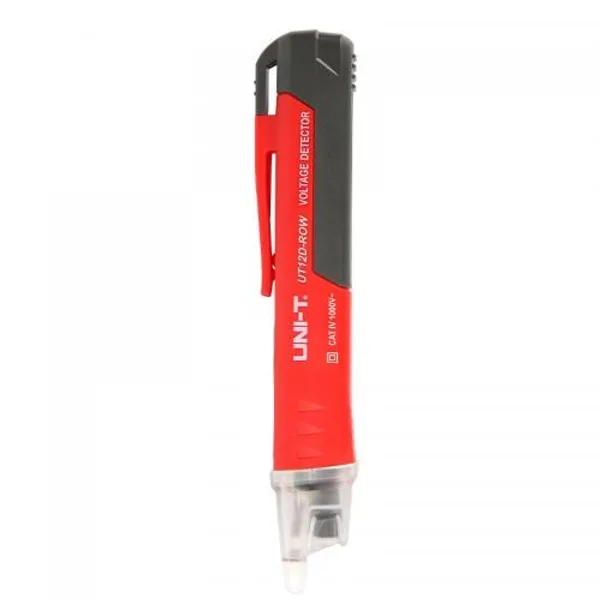

UNI-T UT12D, 90-1.000 V
Detector fără contact 90-1.000 V AC cu semnal sonor și LED intermitent, mic și ușor de purtat.
Pragul de 90 V îl face să reacționeze doar la fire de rețea, nu la circuite de comandă, deci dă mai puține alarme false în dozele de casă. Pentru verificări rapide la prize, întrerupătoare și prelungitoare e suficient.
Nu detectează circuitele de joasă tensiune.
- Domeniu
- 90-1.000 V AC
- Semnal
- sonor, LED
- Marcă
- UNI-T
Plusuri
- Simplu
- Puține alarme false
Minusuri
- Nu simte sub 90 V

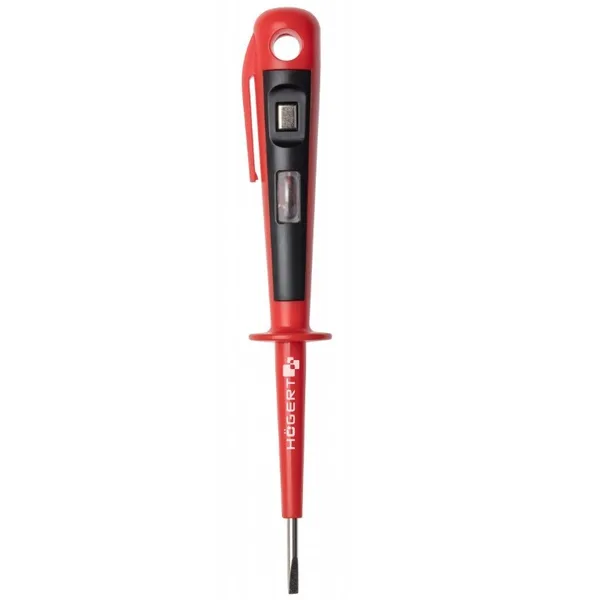

Hogert, creion de tensiune, 100-500 V
Creion de tensiune cu contact, tip șurubelniță, pentru 100-500 V AC, cu vârf de 3 mm, lampă indicatoare și clip de curea. Are 150 mm lungime.
Se atinge cu vârful contactul din priză sau borna, iar lampa se aprinde dacă e fază. Vârful de 3 mm se folosește și ca șurubelniță mică pentru șuruburile de la doze și prize.
Indicația depinde de contactul prin corpul utilizatorului; e o verificare orientativă, nu una de siguranță.
- Tip
- creion cu contact
- Domeniu
- 100-500 V AC
- Vârf
- 3 mm
- Lungime
- 150 mm
Plusuri
- Fără baterii
- Și șurubelniță
Minusuri
- Orientativ
Cele 10 detectoare de tensiune, pe scurt
| Detector | Tip | Domeniu AC | Curent continuu | Categorie |
|---|---|---|---|---|
| Wiha SB 255-13 | fără contact | 12-1.000 V | nu | CAT IV |
| UNI-T UT18C | cu contact, ecran | nedeclarat | da | nedeclarată |
| UNI-T UT12M | fără contact | 24-1.000 V | nu | nedeclarată |
| PANCONTROL Voltfinder | fără contact | 12-1.000 V | nu | nedeclarată |
| TOLSEN Industrial | fără contact | 12-1.000 V | nu | CAT III 1.000 V |
| KAIWEETS VT200 | fără contact, ecran | 12-1.000 V | nu | nedeclarată |
| Maclean Fazer | fără contact | 12-1.000 V | nu | CAT IV 600 V |
| TOTAL THT100091 | fără contact | 12-1.000 V | nu | nedeclarată |
| UNI-T UT12D | fără contact | 90-1.000 V | nu | nedeclarată |
| Hogert | creion cu contact | 100-500 V | nu | nedeclarată |
Ce circuite vede fiecare detector
Am luat circuitele pe care un electrician le întâlnește într-o casă și am verificat, după domeniul declarat, câte dintre cele zece detectoare comparate le pot semnala.
| Circuit | Tensiune | Detectoare care îl văd |
|---|---|---|
| Sonerie clasică | 8-12 V AC | 6 fără contact, plus UT18C prin contact |
| Termostat de centrală, comandă | 24 V AC | 7 fără contact, plus UT18C prin contact |
| Priză, iluminat | 230 V AC | 10 din 10 |
| Trifazat, motor | 400 V AC | 10 din 10 |
| Bandă LED, alimentator | 12-24 V DC | 1 din 10, doar UT18C |
| Panouri fotovoltaice | sute de volți DC | 1 din 10, doar UT18C |
| Baterie auto | 12 V DC | 1 din 10, doar UT18C |
Rețeaua de 230 V o văd toate. Diferențele apar la margini: circuitele de comandă de joasă tensiune le văd doar detectoarele cu prag de 12 sau 24 V, iar curentul continuu nu îl vede niciun detector fără contact, oricât de sensibil ar fi. La o instalație fotovoltaică, la o bandă LED sau la o baterie, un detector fără contact rămâne stins chiar dacă tensiunea e acolo, și asta poate fi periculos dacă îl iei drept dovadă. Pentru curent continuu, singurul aparat comparat care măsoară e testerul UT18C, care lucrează prin contact.
Fără contact, bipolar sau creion
Detectorul fără contact simte câmpul electric alternativ prin izolație. E rapid, nu cere să deschizi nimic și e foarte bun la găsirea fazei sau a unei întreruperi. Poate însă da alarme false lângă fire vecine și poate rata tensiunea în cabluri ecranate sau prin pereți groși.
Testerul bipolar se pune cu două vârfuri pe cei doi conductori și arată tensiunea dintre ei. E aparatul cu care se verifică lipsa tensiunii înainte de lucru, fiindcă nu depinde de câmpul din jur și măsoară și curent continuu.
Creionul de tensiune cu contact se aprinde când vârful atinge faza, iar circuitul se închide prin corpul utilizatorului. E simplu și ieftin, dar indicația depinde de încălțăminte și pardoseală, deci nu e o verificare de siguranță.
Cum verifici lipsa tensiunii înainte de lucru
- Identifică siguranța circuitului din tablou și oprește-o, apoi pune o etichetă sau un lacăt ca să nu fie repornită.
- Verifică testerul pe o sursă sub tensiune cunoscută, de exemplu o priză care merge, ca să știi că funcționează.
- Măsoară cu testerul bipolar între fază și nul, între fază și împământare și între nul și împământare la locul de lucru.
- Dacă toate trei arată zero, verifică din nou testerul pe sursa cunoscută, ca să excluzi o baterie care a murit între timp.
- Abia acum poți atinge conductorii.
- Folosește detectorul fără contact ca verificare suplimentară, nu ca singură dovadă.
Siguranța la lucrul cu detectoarele
Detectorul fără contact se testează înainte de fiecare folosire pe o sursă sub tensiune: o baterie descărcată înseamnă tăcere, iar tăcerea poate fi luată drept lipsă de tensiune. Categoria CAT trebuie să corespundă locului: CAT III pentru tablourile din clădire, CAT IV pentru branșament. Detectorul nu se folosește cu mâini ude, iar vârfurile testerelor bipolare au capace care lasă liberi doar câțiva milimetri, ca să nu atingă două borne deodată. Pentru măsurători de curent, un clește ampermetric completează detectorul, iar pentru valori exacte, un multimetru.
Găsirea unui fir întrerupt
Un detector fără contact pe sensibilitatea mare găsește locul unde s-a rupt un fir sub tencuială sau într-o ghirlandă de lumini. Cu faza conectată la un capăt, mergi cu vârful detectorului de-a lungul traseului: detectorul sună cât timp firul e întreg și tace după locul rupturii. La ghirlande, becul după care se oprește semnalul e de obicei cel ars. Metoda merge doar în curent alternativ și doar dacă faza e pe firul urmărit.
Detectorul și prizele cu împământare
Un detector fără contact arată faza, dar nu spune dacă priza are împământare sau dacă nulul e legat corect. Pentru asta se folosesc testerele de priză, care se bagă în priză și arată prin LED-uri dacă faza, nulul și împământarea sunt pe locul lor, sau un tester bipolar ca UT18C, cu care măsori tensiunea dintre fiecare pereche de borne. La o casă veche sau după o renovare, verificarea împământării la fiecare priză e la fel de importantă ca găsirea fazei.
Bateriile și testul zilnic
Majoritatea detectoarelor fără contact merg pe două baterii AAA. Când bateriile slăbesc, sensibilitatea scade înainte ca aparatul să se oprească de tot, deci un detector cu baterii pe terminate poate să tacă lângă o fază reală. De aceea testul pe o sursă cunoscută, înainte de fiecare folosire, e regula de bază, iar bateriile se schimbă la primul semn de slăbiciune, nu la ultimul.
Detectorul de tensiune în meserii
Un electrician constructor verifică dozele și traseele înainte de montaj. Un electrician de întreținere și un electromecanic caută rapid faza la utilaje și tablouri, un tehnician de rețele electrice verifică lipsa tensiunii la lucrul în rețea, iar un administrator de imobile verifică prizele și iluminatul din spațiile comune.
Ce verifici înainte să cumperi un detector de tensiune
- Tipul: fără contact pentru găsirea fazei, bipolar pentru verificarea lipsei tensiunii.
- Domeniul, de la 12 V dacă lucrezi și la circuite de comandă.
- Curentul continuu, dacă lucrezi la fotovoltaice, baterii sau LED-uri.
- Categoria de siguranță, CAT III sau CAT IV.
- Cele două sensibilități și semnalul sonor și luminos.
- Indicatorul de funcționare și de baterie, ca să nu iei tăcerea drept lipsă de tensiune.
