Cel mai bun ceas comparator pentru atelier și service auto are domeniul de 0-10 mm, gradație de 0,01 mm, cadran de 55-58 mm, ușor de citit, și vine cu suport magnetic articulat, fără de care nu poți măsura bătaia unui disc sau a unui arbore. Pentru strung și freză e util și un comparator cu pârghie, diatest, care intră în locuri înguste, iar pentru citire rapidă există ceasuri comparatoare digitale. Am comparat zece ceasuri comparatoare și seturi.
Pentru atelier și service auto, setul Powermat PM-CZ-10T are ceas de 0-10 mm, suport magnetic cu brațe blocate separat, 22 de vârfuri și cutie. Pentru centrarea pieselor pe strung, comparatorul diatest de 0-0,8 mm are braț pivotant. Pentru citire în cifre, ceasul comparator digital cu cursă de 12 mm se prinde în orice suport standard.
Cele 10 ceasuri comparatoare comparate, pe rând

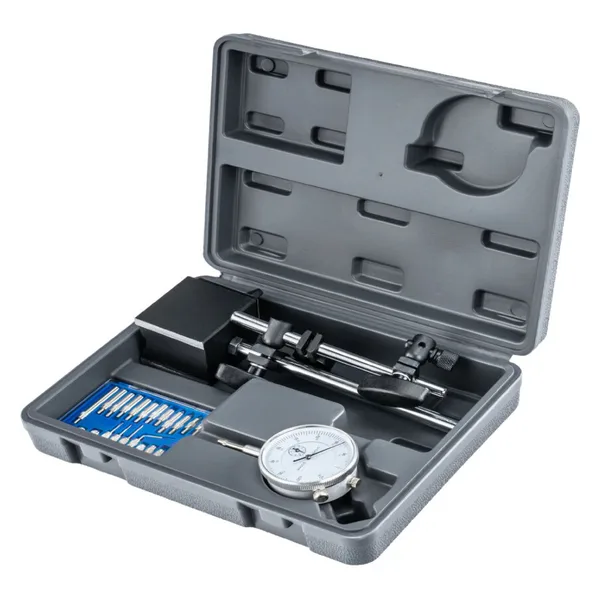

Powermat PM-CZ-10T, set ceas comparator cu suport magnetic
Set cu ceas comparator de 0-10 mm, precizie de 0,01 mm, cadran de 55 mm, suport magnetic cu brațe articulate blocate separat, 22 de vârfuri de 9-43 mm și cutie de transport.
Vârfurile de lungimi diferite ajung în adâncituri și pe suprafețe greu accesibile, iar fiecare braț se blochează singur, deci poziționezi ceasul fără să se miște tot ansamblul. Ceasul se prinde pe pipa de 8 mm sau prin orificiul din spate de 6 mm.
Setul e mai voluminos decât un ceas simplu.
- Domeniu
- 0-10 mm
- Precizie
- 0,01 mm
- Cadran
- 55 mm
- Suport
- magnetic, brațe blocate separat
- Vârfuri
- 22, 9-43 mm
Plusuri
- 22 de vârfuri
- Brațe blocate separat
Minusuri
- Mai voluminos

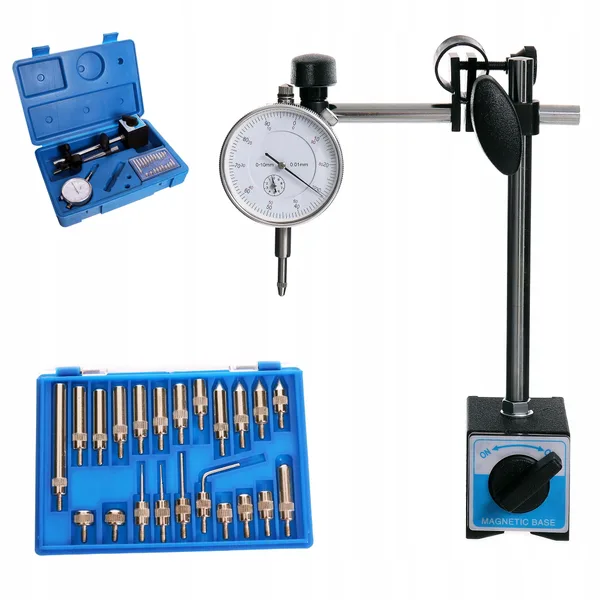

TC Technic SK1938S-22, set cu bază magnetică și 22 de adaptoare
Set cu ceas comparator de 0-10 mm și 0,01 mm, cadran de 58 mm, tijă de 8 mm, bază magnetică de 6 x 5 x 5,5 cm cu stativ de aproximativ 30 cm, brațe de aproximativ 15 cm blocate separat, 22 de adaptoare și valiză.
Cadranul de 58 mm se citește mai ușor decât cel de 55 mm, iar stativul de 30 cm ajunge de pe batiu până la piesă. E făcut pentru bătaia discurilor de frână, a arborilor, roților de curea, butucilor și tamburilor.
Traducerea descrierii e automată, iar marca e mai puțin cunoscută.
- Domeniu
- 0-10 mm
- Precizie
- 0,01 mm
- Cadran
- 58 mm
- Stativ
- aprox. 30 cm
- Adaptoare
- 22
- Extra
- valiză
Plusuri
- Cadran de 58 mm
- Valiză
Minusuri
- Marcă mai puțin cunoscută

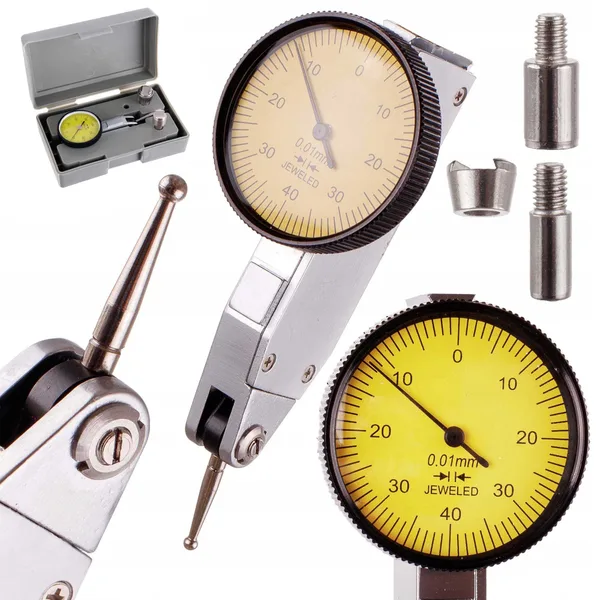

Comparator cu pârghie tip diatest, 0-0,8 mm
Comparator analogic cu pârghie, tip diatest, cu ceas pivotant, cursă de 0-0,8 mm, precizie de 0,01 mm și cadran de 32 mm, cu 2 tije de montaj.
Brațul pivotant atinge piesa din lateral, deci intră în alezaje, pe marginea pieselor prinse în menghina frezei și pe piesele care se rotesc în mandrina strungului. Cu el centrezi o piesă în mandrina cu patru bacuri sau aliniezi menghina pe masa frezei.
Stativul se cumpără separat.
- Tip
- cu pârghie, diatest
- Cursă
- 0-0,8 mm
- Precizie
- 0,01 mm
- Cadran
- 32 mm
- Extra
- 2 tije de montaj
Plusuri
- Intră în locuri înguste
- Cadran pivotant
Minusuri
- Fără stativ

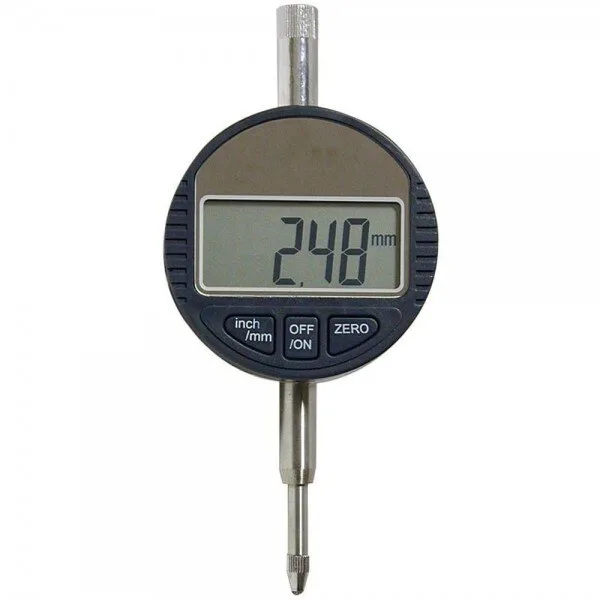

Ceas comparator digital, cursă 12 mm, 0,01 mm
Ceas comparator digital cu cursă de 12 mm, citire de 0,01 mm, vârf palpator interschimbabil cu filet M2,5 și braț de fixare din oțel inoxidabil de 8 mm, cu buton de pornire și oprire.
Valoarea apare în cifre, deci nu numeri ture și gradații, iar pipa de 8 mm se potrivește în suporturile standard. Cursa de 12 mm e puțin mai mare decât la ceasurile analogice obișnuite.
Bateria se termină, iar pe un ac care oscilează cifrele sar mai greu de urmărit decât acul.
- Tip
- digital
- Cursă
- 12 mm
- Citire
- 0,01 mm
- Vârf
- interschimbabil, M2,5
- Fixare
- 8 mm
Plusuri
- Citire în cifre
- Cursă de 12 mm
Minusuri
- Cere baterie

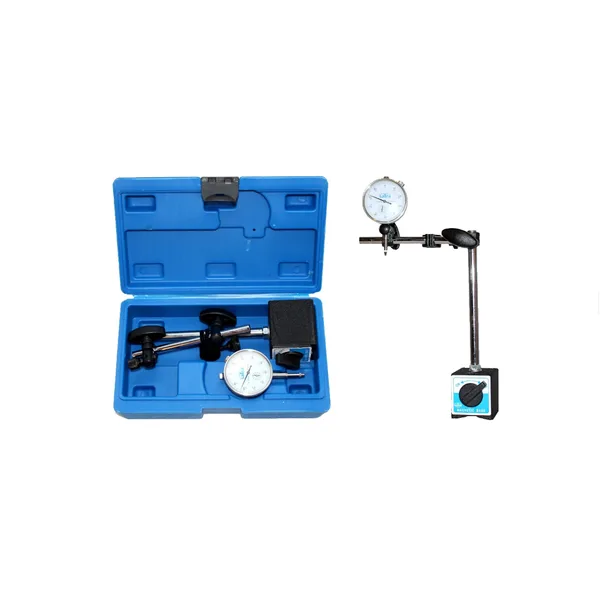

Satra S-MAHO2, ceas comparator cu suport magnetic
Set cu ceas comparator de 0-10 mm și 0,01 mm și bază magnetică cu trepied articulat și comutator ON/OFF.
Conține exact ce trebuie pentru verificarea discurilor de frână, arborilor, fuliilor și butucilor, fără vârfuri de schimb și fără accesorii în plus.
Diametrul cadranului nu e declarat.
- Domeniu
- 0-10 mm
- Precizie
- 0,01 mm
- Suport
- magnetic, articulat, ON/OFF
Plusuri
- Simplu
- Magnet cu comutator
Minusuri
- Cadran nedeclarat

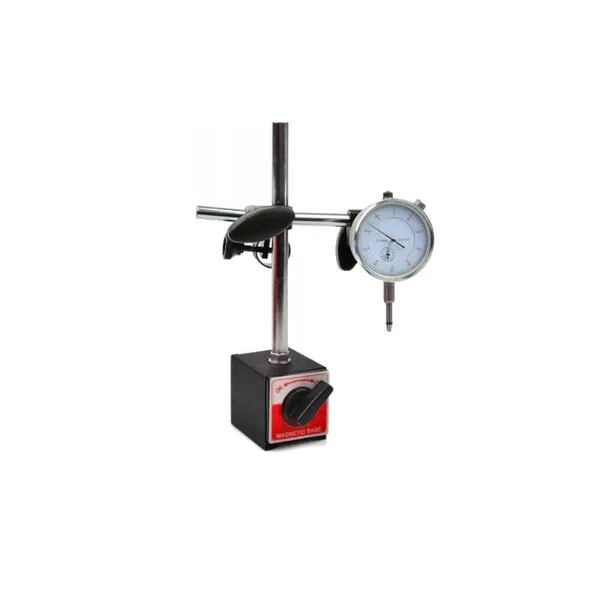

Kraft&Dele KD11398, ceas comparator cu suport magnetic
Ceas comparator cu precizie de 0,01 mm și suport magnetic cu comutator ON/OFF, pentru prelucrări mecanice, ateliere și control de calitate.
Suportul primește și alte ceasuri, analogice sau digitale, deci îl folosești mai departe dacă schimbi ceasul. E potrivit pentru atelierul de acasă și pentru reglaje ocazionale.
Domeniul și cadranul nu sunt detaliate.
- Precizie
- 0,01 mm
- Suport
- magnetic, ON/OFF
- Compatibil
- alte ceasuri
Plusuri
- Suport compatibil
- Magnet cu comutator
Minusuri
- Date puține

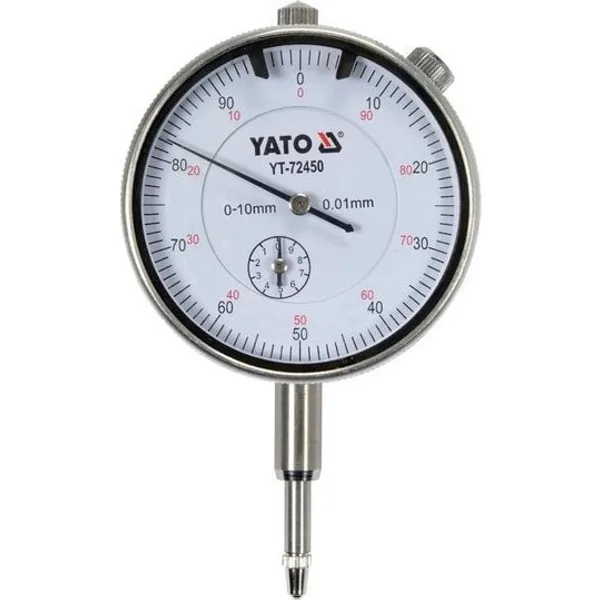

Ceas comparator 0-10 mm, cadran de 55 mm
Ceas comparator de 0-10 mm cu gradație de 0,01 mm, cadran de aproximativ 55 mm, pipă de 8 mm și prindere în spate de 6 mm.
Doar ceasul, fără suport, pentru cine are deja o bază magnetică sau vrea un al doilea ceas pentru a măsura în două puncte deodată. Pipa de 8 mm e standard.
Fără suport magnetic.
- Domeniu
- 0-10 mm
- Gradație
- 0,01 mm
- Cadran
- aprox. 55 mm
- Prindere
- pipă 8 mm, spate 6 mm
Plusuri
- Prinderi standard
- Simplu
Minusuri
- Fără suport

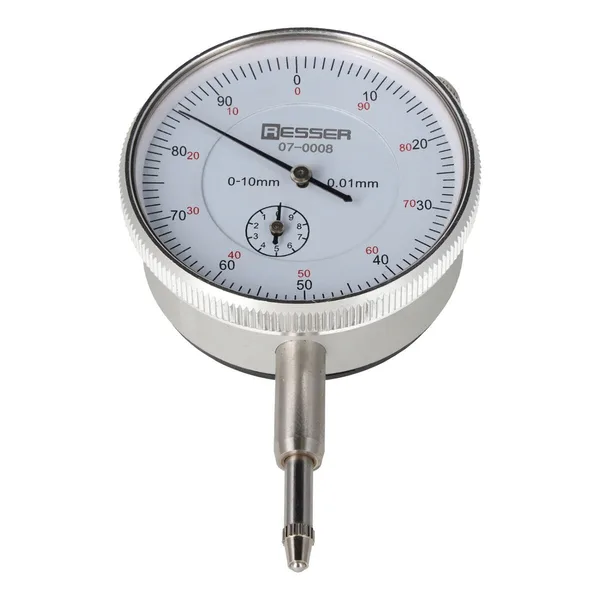

RESSER, ceas comparator 0-10 mm, cadran 58 mm
Ceas comparator de 0-10 mm și 0,01 mm, din oțel și aluminiu, cu cadran analogic de 58 mm și măsurare prin deplasare liniară.
Cadranul de 58 mm are gradațiile mai rare și se citește mai ușor de la distanță sau în lumină slabă. Carcasa din oțel și aluminiu rezistă în atelier.
Doar ceasul, fără suport.
- Domeniu
- 0-10 mm
- Precizie
- 0,01 mm
- Cadran
- 58 mm
- Carcasă
- oțel și aluminiu
Plusuri
- Cadran de 58 mm
- Carcasă metalică
Minusuri
- Fără suport

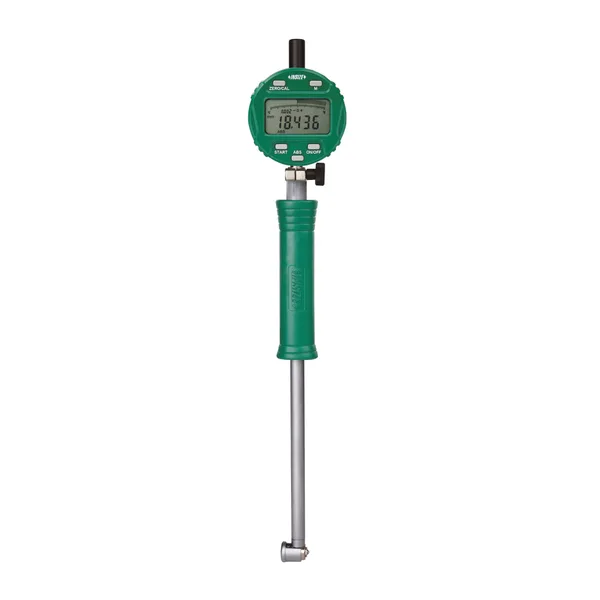

INSIZE 2122-160A, comparator digital pentru alezaje, 50-160 mm
Comparator digital pentru alezaje de 50-160 mm cu precizie de 0,002 mm, vârf de măsurare din ceramică, afișaj digital și analogic rotativ la 320°, funcții Go/No-Go, min/max, ieșire de date, oprire automată, baterie CR2032 și certificat de inspecție.
Măsoară diametrul interior al cilindrilor, al lagărelor și al alezajelor, unde un ceas obișnuit nu ajunge. Funcția Go/No-Go arată direct dacă piesa e în toleranță, iar ieșirea de date trimite valorile în calculator.
E un instrument profesional, peste nevoile unui atelier de acasă, și măsoară doar de la 50 mm în sus.
- Domeniu
- 50-160 mm, alezaje
- Precizie
- 0,002 mm
- Vârf
- ceramică
- Funcții
- Go/No-Go, min/max, ieșire de date
- Greutate
- 1 kg
Plusuri
- Precizie de 0,002 mm
- Certificat de inspecție
Minusuri
- Doar alezaje de la 50 mm

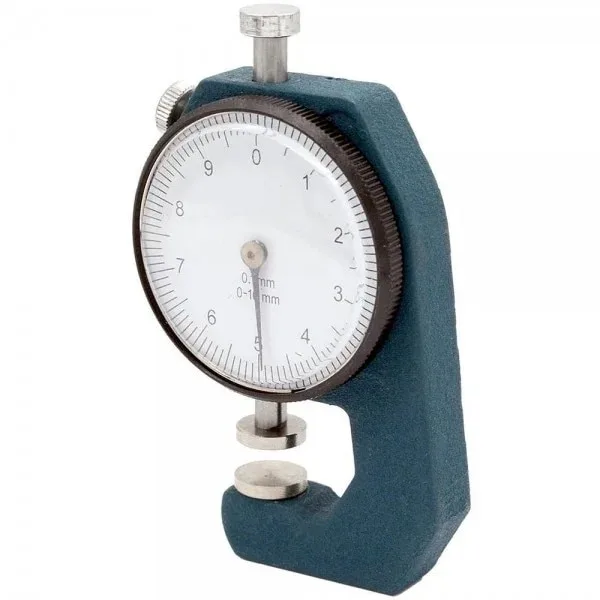

ECO, ceas comparator de grosime 0-10 mm, 0,1 mm
Ceas comparator de grosime, cu deschidere de 0-10 mm, citire de 0,1 mm, adâncime de 17 mm și palpatoare de tip B de 10 mm.
Se ține în mână ca un clește și măsoară grosimea pielii, a cartonului, a tablei subțiri, a cauciucului sau a țesăturilor, fără stativ. Pentru asemenea materiale, zecimea de milimetru ajunge.
Producătorul precizează că nu se etalonează.
- Tip
- de grosime, de mână
- Deschidere
- 0-10 mm
- Citire
- 0,1 mm
- Adâncime
- 17 mm
- Palpatoare
- B, 10 mm
Plusuri
- Fără stativ
- Rapid
Minusuri
- Doar 0,1 mm
Cele 10 ceasuri comparatoare, pe scurt
| Produs | Tip | Domeniu | Precizie | Suport |
|---|---|---|---|---|
| Powermat PM-CZ-10T | analogic | 0-10 mm | 0,01 mm | magnetic, 22 vârfuri |
| TC Technic SK1938S-22 | analogic | 0-10 mm | 0,01 mm | magnetic, 22 adaptoare |
| Diatest | cu pârghie | 0-0,8 mm | 0,01 mm | nu |
| Digital 12 mm | digital | 0-12 mm | 0,01 mm | nu |
| Satra S-MAHO2 | analogic | 0-10 mm | 0,01 mm | magnetic |
| Kraft&Dele KD11398 | analogic | nedeclarat | 0,01 mm | magnetic |
| Ceas 55 mm | analogic | 0-10 mm | 0,01 mm | nu |
| RESSER | analogic | 0-10 mm | 0,01 mm | nu |
| INSIZE 2122-160A | digital, alezaje | 50-160 mm | 0,002 mm | nu |
| ECO de grosime | de mână | 0-10 mm | 0,1 mm | nu |
Câte valori distincte citește fiecare și cât de dese sunt gradațiile
Am împărțit domeniul la precizie, ca să vezi câte valori diferite poate arăta fiecare instrument. Pentru ceasurile cu cadran am calculat și distanța aproximativă dintre două gradații pe marginea cadranului, presupunând 100 de gradații pe tur, cât au ceasurile de 0,01 mm cu un tur pe milimetru.
| Instrument | Domeniu ÷ precizie | Valori distincte | Distanța între gradații |
|---|---|---|---|
| Ceas 0-10 mm, cadran 55 mm | 10 ÷ 0,01 | 1.000 | aprox. 1,7 mm |
| Ceas 0-10 mm, cadran 58 mm | 10 ÷ 0,01 | 1.000 | aprox. 1,8 mm |
| Digital 12 mm | 12 ÷ 0,01 | 1.200 | nu are cadran |
| Diatest 0-0,8 mm | 0,8 ÷ 0,01 | 80 | depinde de scală |
| ECO de grosime | 10 ÷ 0,1 | 100 | depinde de scală |
| INSIZE pentru alezaje | 110 ÷ 0,002 | 55.000 | nu are cadran |
Distanța dintre gradații e circumferința cadranului, π înmulțit cu diametrul, împărțită la 100. Diferența de 3 mm între cadranul de 55 și cel de 58 mm înseamnă cu aproximativ 0,1 mm mai mult între gradații, adică vreo 5%. Pare puțin, dar când citești la jumătate de gradație, cum faci des la bătaia unui disc, contează. Ceasurile digitale scapă de problema citirii, dar pe o piesă care se rotește și oscilează, acul analogic arată mai clar cât de mare e abaterea și unde e punctul maxim. Comparatorul diatest are puține valori, 80, fiindcă e făcut pentru abateri mici, nu pentru deplasări mari.
Ceas comparator, diatest sau digital
Ceasul comparator obișnuit, de 0-10 mm, e instrumentul de bază pentru service auto și atelier: bătaia discurilor, a butucilor, a arborilor, jocul axial, planeitatea. Se pune perpendicular pe suprafață, cu tija ușor apăsată.
Comparatorul cu pârghie, diatest, are cursă mică și braț pivotant. E instrumentul strungarului și al frezorului pentru centrare și aliniere, fiindcă intră în locuri înguste și citește din lateral.
Ceasul digital afișează valoarea în cifre și are adesea funcții de zero, min/max și ieșire de date. E comod la control dimensional în serie.
Comparatorul pentru alezaje măsoară diametre interioare și e instrumentul de rectificare a motoarelor și de control al lagărelor.

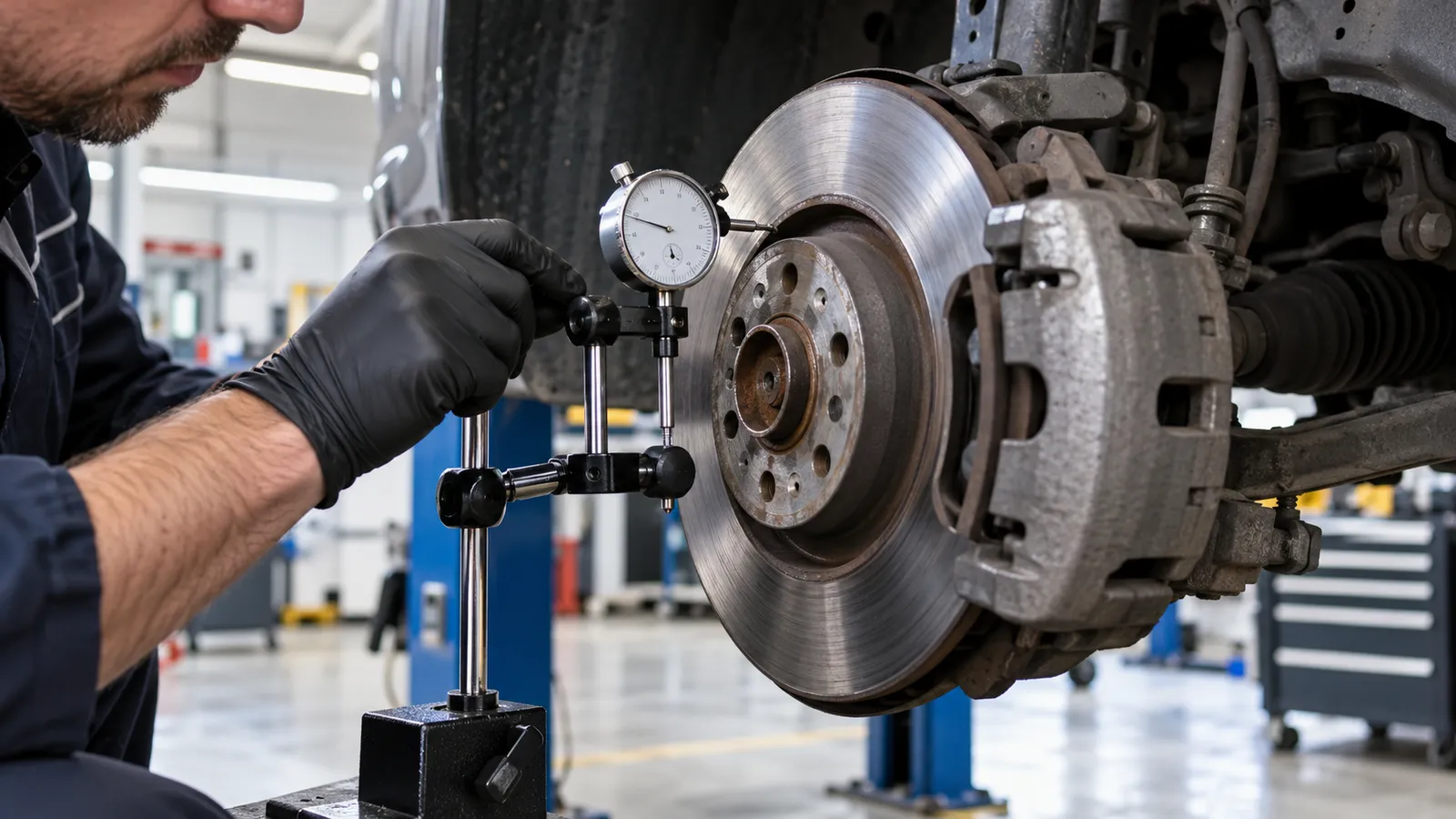

Cum măsori bătaia unui disc de frână
- Curăță discul și strânge prezoanele roții sau piulițele de fixare la cuplul de strângere, ca discul să stea cum stă la mers.
- Prinde baza magnetică pe o piesă fixă, de exemplu pe fuzetă sau pe etrier.
- Pune vârful ceasului perpendicular pe suprafața de frecare a discului, la vreo 10 mm de marginea exterioară.
- Apasă tija ca acul să facă cam un tur, ca să ai cursă în ambele sensuri.
- Rotește cadranul la zero.
- Rotește discul încet un tur complet și notează cea mai mare și cea mai mică valoare.
- Diferența dintre ele e bătaia discului; compar-o cu valoarea maximă din manualul de service al mașinii.
Ce strică măsurătoarea
Cele mai multe erori vin din suport, nu din ceas. Un braț care nu e strâns bine se mișcă sub apăsarea tijei și adaugă câteva sutimi. Tija pusă oblic, nu perpendicular, citește mai puțin decât abaterea reală. Murdăria, rugina sau vopseaua de pe suprafața măsurată dau și ele salturi ale acului. Pentru dimensiuni absolute, nu pentru abateri, se folosesc șublerul și micrometrul, iar ceasul comparator verifică ce s-a schimbat între două puncte.
Cum verifici un ceas comparator
Un ceas comparator se poate deregla după o cădere sau după ani de folosire. Verificarea simplă se face cu cale plan-paralele: pui ceasul pe un suport stabil, aduci la zero pe o cală și pui apoi o cală mai groasă cu o valoare cunoscută; diferența citită trebuie să fie egală cu diferența dintre cale. Dacă acul se mișcă sacadat sau se oprește în anumite puncte, mecanismul e uzat. Pentru lucru de calitate, ceasul se verifică periodic în laborator de metrologie, unde primești buletin de verificare.
Întreținerea
Tija comparatorului nu se unge cu ulei gros, care adună praf; se șterge cu o lavetă curată și se protejează de lichidul de răcire. Ceasul se depozitează în cutie, fără să fie apăsat, ca arcul să nu rămână comprimat. Nu lovi vârful și nu lăsa tija să se izbească brusc de capăt, fiindcă se strică angrenajul fin din interior.
Ceasul comparator la reglajul jocului axial
Jocul axial al unui arbore, adică cât se mișcă pe lungime, se măsoară cu vârful ceasului pus pe capătul arborelui. Împingi arborele într-o parte, aduci ceasul la zero, apoi îl împingi în partea opusă și citești diferența. Valoarea se compară cu cea din manualul de reparații. Repetă măsurătoarea de două-trei ori și păstrează valoarea medie, fiindcă o singură împingere poate da o citire greșită.
Ceasurile comparatoare în meserii
Un strungar centrează piese în mandrina strungului, iar un frezor aliniază menghina pe masa frezei. Un mecanic auto măsoară bătaia discurilor de frână și jocul arborilor, un operator CNC verifică piesele prelucrate, iar un tehnician metrolog controlează instrumentele de măsură.
Ce verifici înainte să cumperi un ceas comparator
- Tipul: ceas cu tijă, cu pârghie, digital sau pentru alezaje.
- Domeniul, de obicei 0-10 mm.
- Precizia: 0,01 mm pentru mecanică, 0,001-0,002 mm pentru control de precizie.
- Cadranul: 55-58 mm se citește ușor.
- Suportul magnetic, cu comutator și brațe blocate separat.
- Prinderea: pipă de 8 mm, standard.
- Vârfurile de schimb, pentru locuri greu accesibile.
