Cea mai bună nivelă optică pentru șantier și topografie e o nivelă automată, cu compensator, mărire de 24-32x, precizie de 1-2 mm pe km în dublă cursă, carcasă rezistentă la praf și apă și filet standard de 5/8 inch pentru trepied. Mărirea mai mare înseamnă citiri mai sigure pe rigla de la distanță, iar protecția la apă contează pe șantier. Am comparat șase nivele optice și seturi cu trepied și riglă.
Pentru șantier, Bosch GOL 32 G are mărire de 32x, ±1 mm la 30 m, IP54 și domeniu de lucru de 120 m. Pentru topografie și lucru în ploaie, Nivel System N32x are 1,5 mm pe km în dublă cursă și protecție IPX6. Pentru un set complet, nivela optică Yato 32x vine cu trepied și riglă de 5 m.
Cele 6 nivele optice comparate, pe rând

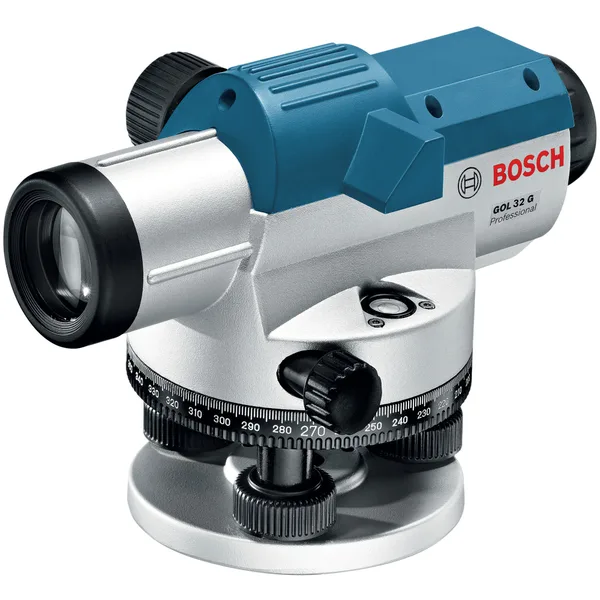

Bosch Professional GOL 32 G, 32x, cu accesorii
Nivelă optică Bosch Professional GOL 32 G cu mărire de 32x, precizie de ±1 mm la 30 m, domeniu de lucru de 120 m, cerc gradat în 400 de goni, protecție IP54 și filet de 5/8 inch. Vine cu cheie de reglare, cheie hexagonală, fir cu plumb, protecție pentru lentilă și valiză. Cântărește 1,5 kg.
Are pentaprismă pentru citirea bulei din lateral, colimator pentru țintire rapidă și buton de focalizare mare. Închizătoarea dublă a compensatorului îl protejează la transport, iar carcasa e făcută pentru exterior, între -10 și 50 °C.
Gradarea cercului e în goni, nu în grade.
- Mărire
- 32x
- Precizie
- ±1 mm la 30 m
- Domeniu
- 120 m
- Protecție
- IP54
- Cerc
- 400 goni
- Greutate
- 1,5 kg
Plusuri
- Bosch
- Accesorii și valiză
Minusuri
- Cerc în goni

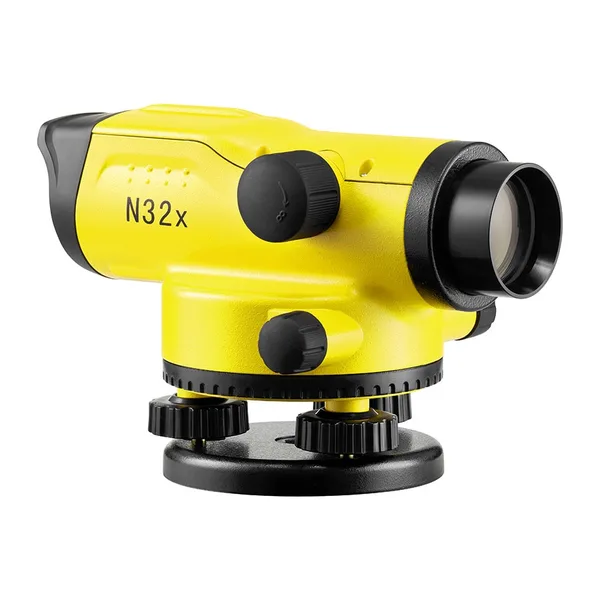

Nivel System N32x, 1,5 mm pe km, IPX6
Nivelă optică Nivel System N32x cu mărire de 32x, precizie de 1,5 mm pe km în dublă cursă, obiectiv de 42 mm, câmp vizual de 1°20′, focalizare de la 0,3 m, compensator magnetic și protecție IPX6, de la -20 la +50 °C. Cântărește 1,75 kg.
Obiectivul de 42 mm e cel mai mare dintre nivelele comparate și dă imaginea cea mai luminoasă, iar protecția IPX6 o lasă să lucreze în ploaie. Compensatorul magnetic rezistă la vibrații, lângă drumuri și utilaje.
E mai grea decât celelalte.
- Mărire
- 32x
- Precizie
- 1,5 mm/km dublă cursă
- Obiectiv
- 42 mm
- Focalizare minimă
- 0,3 m
- Protecție
- IPX6
- Greutate
- 1,75 kg
Plusuri
- IPX6
- Obiectiv de 42 mm
Minusuri
- 1,75 kg

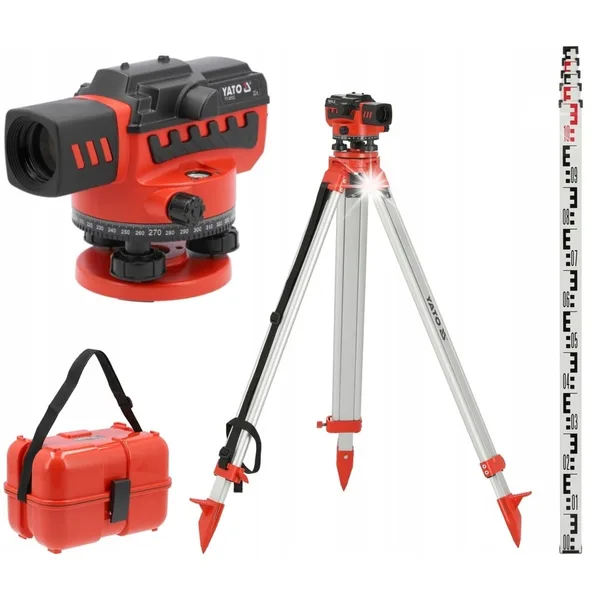

Yato YT-30553, set 32x cu trepied și riglă de 5 m
Set Yato cu nivelă optică de 32x, trepied și riglă de 5 m. Nivela are precizie de 1 mm la 30 m pe o citire și ±2 mm pe km în dublă cursă, compensator pneumatic de ±15′, obiectiv de 38 mm, domeniu de 100 m, segment minim de 1 m, factor stadimetric 100, cerc orizontal gradat la 1° și IP54.
Vine calibrată din fabrică și cu tot ce trebuie pentru prima măsurătoare. Factorul stadimetric 100 permite și măsurarea distanței după riglă, fără ruletă.
Precizia pe km e puțin sub cea a N32x.
- Mărire
- 32x
- Precizie
- 1 mm la 30 m, ±2 mm/km
- Compensator
- pneumatic, ±15′
- Obiectiv
- 38 mm
- Set
- trepied, riglă 5 m
- Protecție
- IP54
Plusuri
- Trepied și riglă
- Factor stadimetric
Minusuri
- ±2 mm/km

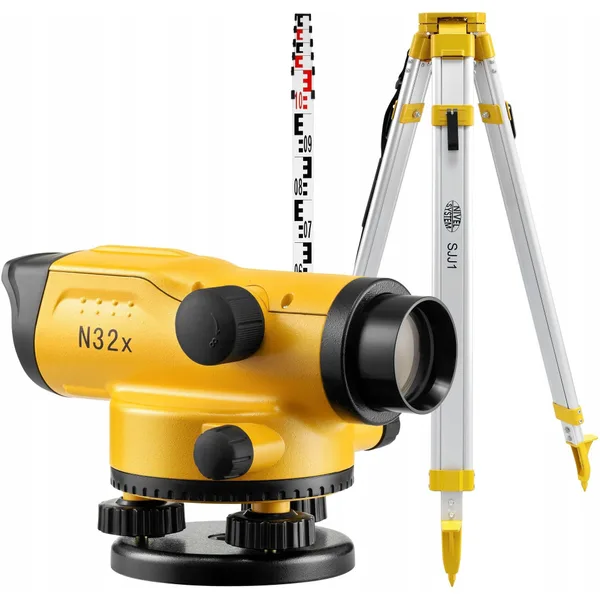

Nivel System N32x, set cu trepied
Set cu nivela optică Nivel System N32x, cu aceleași caracteristici ca modelul de mai sus, mărire de 32x, 1,5 mm pe km în dublă cursă, compensator magnetic, rezistență la praf și apă, plus trepied.
Pentru cine începe de la zero, setul scutește alegerea separată a trepiedului, iar nivela e cea mai rezistentă la ploaie dintre cele comparate.
Rigla nu e menționată în set; descrierea e tradusă automat.
- Mărire
- 32x
- Precizie
- 1,5 mm/km dublă cursă
- Compensator
- magnetic
- Set
- trepied
Plusuri
- Trepied inclus
- Rezistentă la apă
Minusuri
- Fără riglă menționată

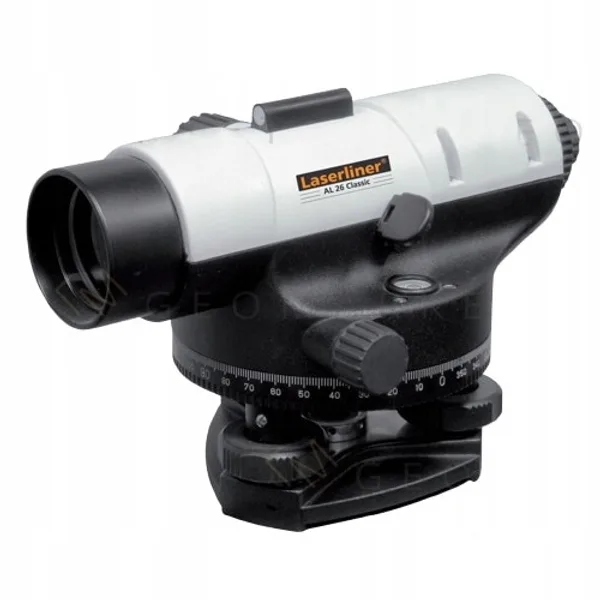

Laserliner AL26 Classic, 26x, cu valiză
Nivelă optică automată Laserliner AL26 Classic cu mărire de 26x, eroare standard de ±1,5 mm pe km, compensator amortizat magnetic în intervalul ±15′ cu precizie de 0,5″, oglindă pentru bula de nivel, colimator și valiză.
Laserliner e o marcă germană de aparate de măsură pentru construcții. Ambele fire ale reticulului se pot rectifica, deci nivela se recalibrează ușor, iar oglinda arată bula fără să te apleci.
Mărirea de 26x e mai mică decât la nivelele de 32x.
- Mărire
- 26x
- Precizie
- ±1,5 mm/km
- Compensator
- magnetic, ±15′, 0,5″
- Extra
- oglindă, colimator, valiză
Plusuri
- Reticul rectificabil
- Laserliner
Minusuri
- 26x

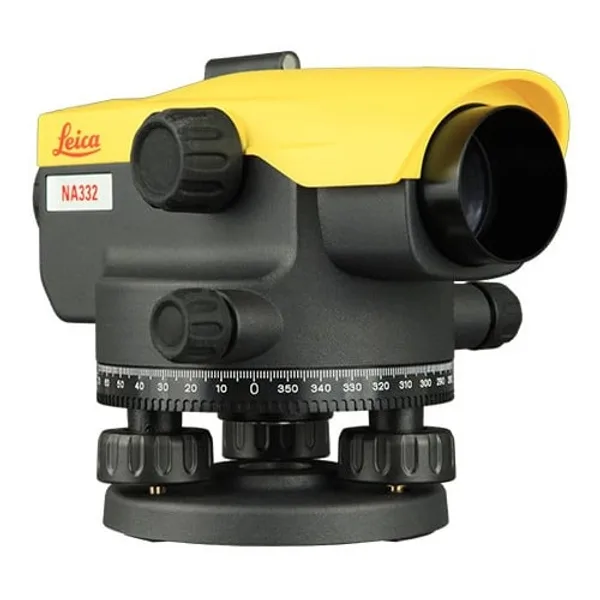

Leica NA324, 24x, doar nivela și cutie
Nivelă optică automată Leica NA324 din seria NA300, cu mărire de 24x, compensator cu precizie sub 0,5″, cerc gradat la 1° pe 360°, protecție IP54 și cutie. Cântărește 1,5 kg.
Leica Geosystems e unul dintre cei mai cunoscuți producători de instrumente de topografie, iar seria NA300 e făcută pentru nivelări zilnice pe șantier. Carcasa e protejată și ușor de manevrat.
24x e cea mai mică mărire dintre nivelele comparate, iar setul nu include trepied.
- Mărire
- 24x
- Compensator
- sub 0,5″
- Cerc
- 360°, gradat la 1°
- Protecție
- IP54
- Greutate
- 1,5 kg
Plusuri
- Leica
- Cerc în grade
Minusuri
- 24x
- Fără trepied
Cele 6 nivele optice, pe scurt
| Nivelă | Mărire | Precizie | Protecție | Set |
|---|---|---|---|---|
| Bosch GOL 32 G | 32x | ±1 mm la 30 m | IP54 | valiză, accesorii |
| Nivel System N32x | 32x | 1,5 mm/km | IPX6 | nivelă |
| Yato YT-30553 | 32x | 1 mm la 30 m, ±2 mm/km | IP54 | trepied, riglă 5 m |
| Nivel System N32x set | 32x | 1,5 mm/km | rezistentă la apă | trepied |
| Laserliner AL26 Classic | 26x | ±1,5 mm/km | rezistentă la apă | valiză |
| Leica NA324 | 24x | compensator sub 0,5″ | IP54 | cutie |
Ce eroare dă precizia de 1 mm la 30 m și cum măsori distanța cu rigla
O precizie de 1 mm la 30 m înseamnă o înclinare a liniei de vizare de 1/30.000, adică aproximativ 7 secunde de arc. Eroarea crește proporțional cu distanța până la riglă. Am calculat-o pentru distanțele obișnuite pe șantier și am pus alături, ca reper, o nivelă laser cu linii de ±0,3 mm pe metru.
| Distanța până la riglă | Nivelă optică, 1 mm la 30 m | Nivelă laser, ±0,3 mm/m |
|---|---|---|
| 10 m | 0,3 mm | 3 mm |
| 30 m | 1 mm | 9 mm |
| 60 m | 2 mm | 18 mm |
| 120 m | 4 mm | 36 mm |
La 30 m, nivela optică e de nouă ori mai precisă decât o nivelă laser cu linii obișnuită, iar diferența se păstrează la orice distanță. De aceea fundațiile, drumurile și platformele lungi se trasează cu nivela optică, iar nivela laser rămâne pentru interior, unde distanțele sunt de câțiva metri.
Nivelele cu factor stadimetric 100, cum e setul Yato, măsoară și distanța: citești pe riglă firul de sus și firul de jos al reticulului, iar diferența dintre ele, înmulțită cu 100, e distanța. O diferență de 0,10 m pe riglă înseamnă 10 m, 0,25 m înseamnă 25 m, iar 0,50 m înseamnă 50 m. Precizia e de ordinul decimetrilor, suficientă ca să așezi nivela la jumătatea distanței dintre două rigle, ceea ce anulează eroarea de înclinare a liniei de vizare.
Cum faci o nivelare simplă
- Așază trepiedul pe teren ferm, cu picioarele bine înfipte și platforma aproximativ orizontală.
- Înșurubează nivela pe trepied și centrează bula sferică din cele trei șuruburi de calare.
- Țintește rigla de pe punctul de referință, cu înălțimea cunoscută, și focalizează până când gradațiile sunt clare.
- Citește pe firul orizontal al reticulului: asta e citirea înapoi.
- Mută rigla pe punctul de măsurat și citește din nou: asta e citirea înainte.
- Diferența de nivel e citirea înapoi minus citirea înainte; dacă iese pozitivă, punctul nou e mai sus.
- Pentru precizie, așază nivela la distanțe egale de cele două rigle.
Verificarea nivelei înainte de lucru
Compensatorul și reticulul se pot deregla după un transport cu șocuri. Verificarea se face cu metoda celor două rigle: măsori diferența de nivel între două puncte aflate la 30-40 m distanță, cu nivela la mijloc, apoi cu nivela lângă unul dintre puncte. Dacă diferențele nu coincid, nivela are nevoie de rectificare. La Laserliner AL26, firele reticulului se rectifică din șuruburi; la celelalte, urmează instrucțiunile producătorului sau un service. Pentru interior și trasaj rapid, vezi comparația de nivele laser, iar pentru distanțe, de telemetre laser.
Trepiedul și rigla
Nivela optică e la fel de precisă cât trepiedul pe care stă. Trepiedul de aluminiu e ușor, cel de lemn vibrează mai puțin și se dilată mai puțin la soare. Picioarele se înfig bine în pământ, iar pe asfalt sau beton se pun pe un suport antiderapant. Rigla de nivelment, telescopică, de 3-5 m, trebuie ținută perfect verticală; o riglă înclinată arată o citire mai mare decât cea reală. Nivelele de riglă, cu bulă, ajută persoana care o ține să o păstreze verticală.
Nivelarea unei suprafețe mari
Pentru o platformă sau o fundație, se face o rețea de puncte, de exemplu la fiecare 5 m, și se citește rigla în fiecare punct, cu nivela pusă o singură dată la mijloc. Toate citirile se raportează la un reper fix, cu cota cunoscută. Diferențele dintre citiri arată unde trebuie adăugat sau scos material. Pe distanțe mari, nivela se mută de mai multe ori, iar legătura între stații se face printr-un punct comun citit din ambele poziții.
Lucrul pe căldură
Aerul cald de deasupra asfaltului sau a pământului încins face imaginea să tremure, iar citirile la distanțe mari devin nesigure. Vara, lucrează dimineața sau seara și ține vizele mai scurte, de 30-40 m. Nu lăsa nivela în soare direct ore întregi: încălzirea inegală poate deregla compensatorul. Pune peste ea o umbrelă sau ține-o în valiză între măsurători.
Transportul
Nivela optică se transportă în valiză, cu compensatorul blocat dacă are dispozitiv de blocare, ca Bosch GOL 32 G. Loviturile și vibrațiile drumului sunt cauza principală a dereglărilor; după un transport lung, verifică nivela înainte de lucru.
Nivela optică sau stația totală
Nivela optică măsoară doar diferențe de nivel și, cu factorul stadimetric, distanțe aproximative. Stația totală, folosită de topografi, măsoară electronic unghiuri orizontale și verticale și distanțe cu precizie de milimetri și calculează coordonate. E un instrument mult mai complex, pentru ridicări topografice și trasări de construcții. Pentru cotele unei fundații, ale unui drum sau ale unei platforme, nivela optică e suficientă și mai simplă de folosit. Se învață în câteva ore, nu cere baterii și nu are programe de actualizat, iar o nivelă bine întreținută lucrează zeci de ani.
Nivelele optice în meserii
Un topograf face nivelmente pentru planuri și ridicări, iar un inginer geodez urmărește tasarea clădirilor și a podurilor. Un inginer constructor verifică cotele fundațiilor și ale planșeelor, iar un diriginte de șantier controlează dacă lucrările respectă cotele din proiect.
Ce verifici înainte să cumperi o nivelă optică
- Mărirea: 24x pentru șantier, 32x pentru distanțe mari.
- Precizia: în mm pe km în dublă cursă.
- Compensatorul: magnetic sau pneumatic, ±15′.
- Protecția: IP54 minim, IPX6 pentru ploaie.
- Cercul orizontal: grade sau goni.
- Setul: trepied, riglă, valiză.
- Filetul: 5/8 inch, standard.
